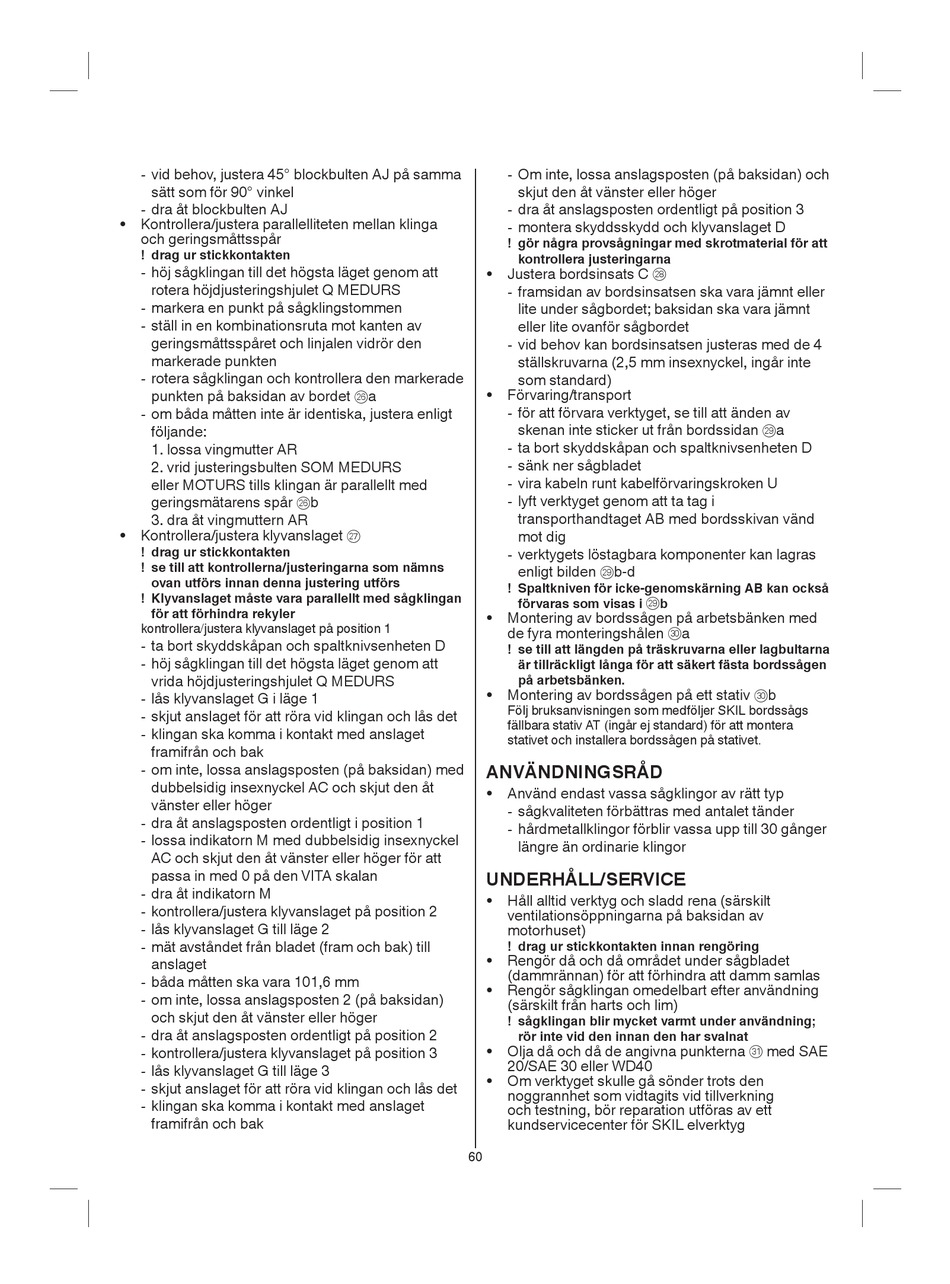

- vid behov, justera 45° blockbulten AJ på samma
sätt som för 90° vinkel
- dra åt blockbulten AJ
• Kontrollera/justera parallelliteten mellan klinga
och geringsmåttsspår
! drag ur stickkontakten
- höj sågklingan till det högsta läget genom att
rotera höjdjusteringshjulet Q MEDURS
- markera en punkt på sågklingstommen
- ställ in en kombinationsruta mot kanten av
geringsmåttsspåret och linjalen vidrör den
markerade punkten
- rotera sågklingan och kontrollera den markerade
punkten på baksidan av bordet
- om båda måtten inte är identiska, justera enligt
följande:
1. lossa vingmutter AR
2. vrid justeringsbulten SOM MEDURS
eller MOTURS tills klingan är parallellt med
geringsmätarens spår
j
3. dra åt vingmuttern AR
• Kontrollera/justera klyvanslaget
! drag ur stickkontakten
! se till att kontrollerna/justeringarna som nämns
ovan utförs innan denna justering utförs
! Klyvanslaget måste vara parallellt med sågklingan
för att förhindra rekyler
kontrollera/justera klyvanslaget på position 1
- ta bort skyddskåpan och spaltknivsenheten D
- höj sågklingan till det högsta läget genom att
vrida höjdjusteringshjulet Q MEDURS
- lås klyvanslaget G i läge 1
- skjut anslaget för att röra vid klingan och lås det
- klingan ska komma i kontakt med anslaget
framifrån och bak
- om inte, lossa anslagsposten (på baksidan) med
dubbelsidig insexnyckel AC och skjut den åt
vänster eller höger
- dra åt anslagsposten ordentligt i position 1
- lossa indikatorn M med dubbelsidig insexnyckel
AC och skjut den åt vänster eller höger för att
passa in med 0 på den VITA skalan
- dra åt indikatorn M
- kontrollera/justera klyvanslaget på position 2
- lås klyvanslaget G till läge 2
- mät avståndet från bladet (fram och bak) till
anslaget
- båda måtten ska vara 101,6 mm
- om inte, lossa anslagsposten 2 (på baksidan)
och skjut den åt vänster eller höger
- dra åt anslagsposten ordentligt på position 2
- kontrollera/justera klyvanslaget på position 3
- lås klyvanslaget G till läge 3
- skjut anslaget för att röra vid klingan och lås det
- klingan ska komma i kontakt med anslaget
framifrån och bak
• Justera bordsinsats C
•
a
j
b
k
• Montering av bordssågen på arbetsbänken med
• Montering av bordssågen på ett stativ
ANVÄNDNINGSRÅD
• Använd endast vassa sågklingor av rätt typ
UNDERHÅLL/SERVICE
• Håll alltid verktyg och sladd rena (särskilt
• Rengör då och då området under sågbladet
• Rengör sågklingan omedelbart efter användning
• Olja då och då de angivna punkterna
• Om verktyget skulle gå sönder trots den
60
- Om inte, lossa anslagsposten (på baksidan) och
skjut den åt vänster eller höger
- dra åt anslagsposten ordentligt på position 3
- montera skyddsskydd och klyvanslaget D
! gör några provsågningar med skrotmaterial för att
kontrollera justeringarna
l
- framsidan av bordsinsatsen ska vara jämnt eller
lite under sågbordet; baksidan ska vara jämnt
eller lite ovanför sågbordet
- vid behov kan bordsinsatsen justeras med de 4
ställskruvarna (2,5 mm insexnyckel, ingår inte
som standard)
örvaring/transport
- för att förvara verktyget, se till att änden av
skenan inte sticker ut från bordssidan
- ta bort skyddskåpan och spaltknivsenheten D
- sänk ner sågbladet
- vira kabeln runt kabelförvaringskroken U
- lyft verktyget genom att ta tag i
transporthandtaget AB med bordsskivan vänd
mot dig
- verktygets löstagbara komponenter kan lagras
enligt bilden b-d
z
! Spaltkniven för icke-genomskärning AB kan också
förvaras som visas i z b
de fyra monteringshålen a
x
! se till att längden på träskruvarna eller lagbultarna
är tillräckligt långa för att säkert fästa bordssågen
på arbetsbänken.
ölj bruksanvisningen som medföljer SKIL bordssågs
fällbara stativ AT (ingår ej standard) för att montera
stativet och installera bordssågen på stativet.
- sågkvaliteten förbättras med antalet tänder
- hårdmetallklingor förblir vassa upp till 30 gånger
längre än ordinarie klingor
ventilationsöppningarna på baksidan av
motorhuset)
! drag ur stickkontakten innan rengöring
(dammrännan) för att förhindra att damm samlas
(särskilt från harts och lim)
! sågklingan blir mycket varmt under användning;
rör inte vid den innan den har svalnat
20/SAE 30 eller WD40
noggrannhet som vidtagits vid tillverkning
och testning, bör reparation utföras av ett
kundservicecenter för SKIL elverktyg
a
z
b
x
med SAE
c
