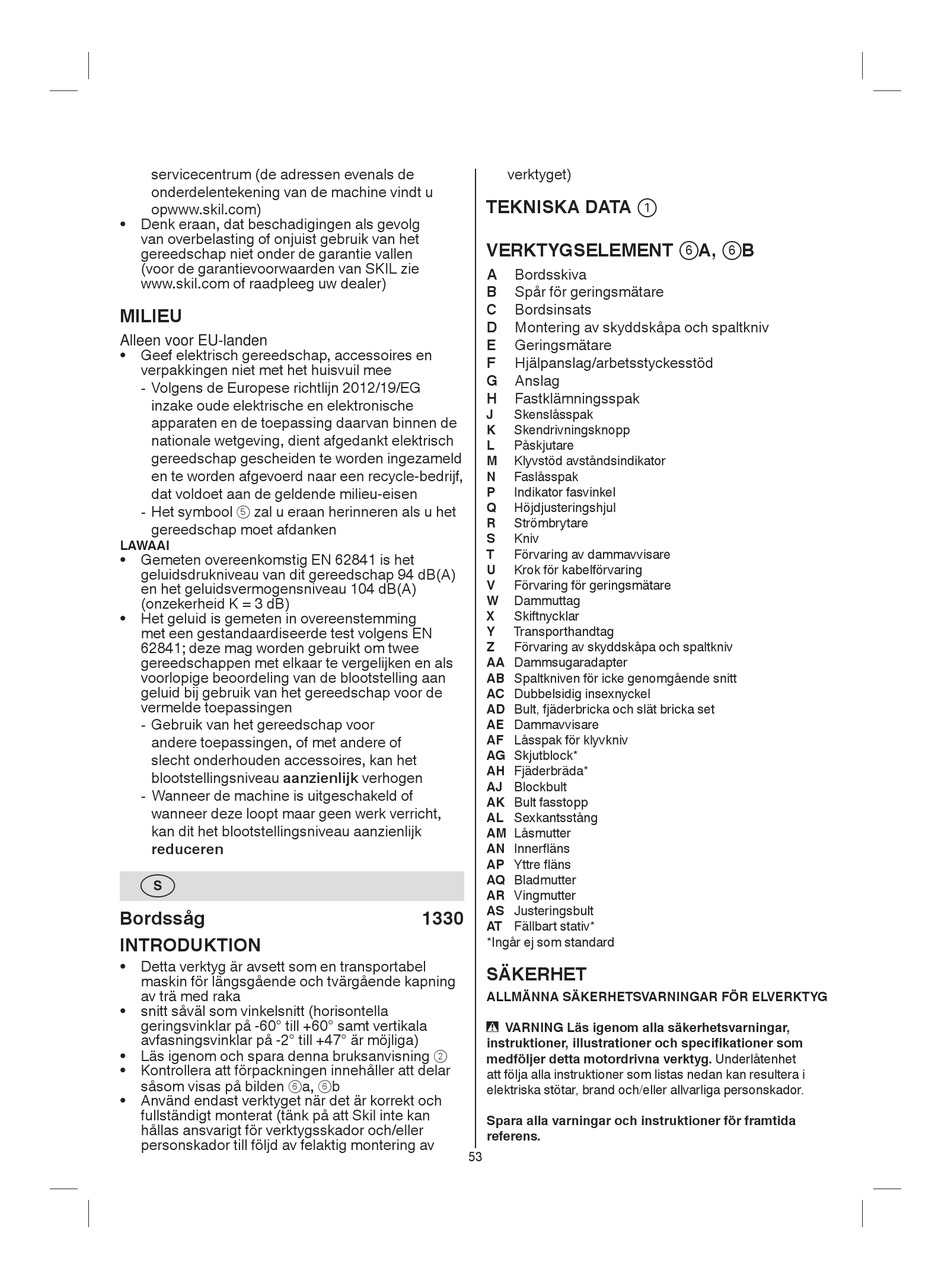

Skil 1330 Originalbetriebsanleitung Seite 53

servicecentrum (de adressen evenals de
onderdelentekening van de machine vindt u
opwww.skil.com)
• Denk eraan, dat beschadigingen als gevolg
van overbelasting of onjuist gebruik van het
gereedschap niet onder de garantie vallen
(voor de garantievoorwaarden van SKIL zie
www.skil.com of raadpleeg uw dealer)
MILIEU
Alleen voor EU-landen
• Geef elektrisch gereedschap, accessoires en
verpakkingen niet met het huisvuil mee
- Volgens de Europese richtlijn 2012/19/EG
inzake oude elektrische en elektronische
apparaten en de toepassing daarvan binnen de
nationale wetgeving, dient afgedankt elektrisch
gereedschap gescheiden te worden ingezameld
en te worden afgevoerd naar een recycle-bedrijf,
dat voldoet aan de geldende milieu-eisen
- Het symbool zal u eraan herinneren als u het
5
gereedschap moet afdanken
LAWAAI
• Gemeten overeenkomstig EN 62841 is het
geluidsdrukniveau van dit gereedschap 94 dB(A)
en het geluidsvermogensniveau 104 dB(A)
(onzekerheid K = 3 dB)
• Het geluid is gemeten in overeenstemming
met een gestandaardiseerde test volgens EN
62841; deze mag worden gebruikt om twee
gereedschappen met elkaar te vergelijken en als
voorlopige beoordeling van de blootstelling aan
geluid bij gebruik van het gereedschap voor de
vermelde toepassingen
- Gebruik van het gereedschap voor
andere toepassingen, of met andere of
slecht onderhouden accessoires, kan het
blootstellingsniveau aanzienlijk verhogen
- Wanneer de machine is uitgeschakeld of
wanneer deze loopt maar geen werk verricht,
kan dit het blootstellingsniveau aanzienlijk
reduceren
e
Bordssåg
INTRODUKTION
• Detta verktyg är avsett som en transportabel
maskin för längsgående och tvärgående kapning
av trä med raka
• snitt såväl som vinkelsnitt (horisontella
geringsvinklar på -60° till +60° samt vertikala
avfasningsvinklar på -2° till +47° är möjliga)
• Läs igenom och spara denna bruksanvisning
• Kontrollera att förpackningen innehåller att delar
såsom visas på bilden
6
• Använd endast verktyget när det är korrekt och
fullständigt monterat (tänk på att Skil inte kan
hållas ansvarigt för verktygsskador och/eller
personskador till följd av felaktig montering av
1330
2
a, b
6
53
verktyget)
TEKNISKA DATA 1
VERKTYGSELEMENT 6 A, 6 B
A Bordsskiva
B Spår för geringsmätare
C Bordsinsats
D Montering av skyddskåpa och spaltkniv
E Geringsmätare
F Hjälpanslag/arbetsstyckesstöd
G Anslag
H astklämningsspak
9. __
J Skenslåsspak
K Skendrivningsknopp
L Påskjutare
M Klyvstöd avståndsindikator
N aslåsspak
15. P Indikator fasvinkel __
Q Höjdjusteringshjul
R Strömbrytare
S Kniv
T örvaring av dammavvisare
U Krok för kabelförvaring
V örvaring för geringsmätare
W Dammuttag
X Skiftnycklar
Y Transporthandtag
Z örvaring av skyddskåpa och spaltkniv
AA Dammsugaradapter
AB Spaltkniven för icke genomgående snitt
AC Dubbelsidig insexnyckel
AD Bult, fjäderbricka och slät bricka set
AE Dammavvisare
AF Låsspak för klyvkniv
AG Skjutblock*
AH jäderbräda*
AJ Blockbult 35. __
AK Bult fasstopp
AL Sexkantsstång
AM Låsmutter
AN Inner äns
41. AP Yttre äns __
AQ Bladmutter
AR Vingmutter
AS Justeringsbult
AT ällbart stativ*
*Ingår ej som standard
SÄKERHET
ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELVERKTYG
VARNING Läs igenom alla säkerhetsvarningar,
-
instruktioner, illustrationer och speci kationer som
medföljer detta motordrivna verktyg. Underlåtenhet
att följa alla instruktioner som listas nedan kan resultera i
elektriska stötar, brand och/eller allvarliga personskador.
Spara alla varningar och instruktioner för framtida
referens.
