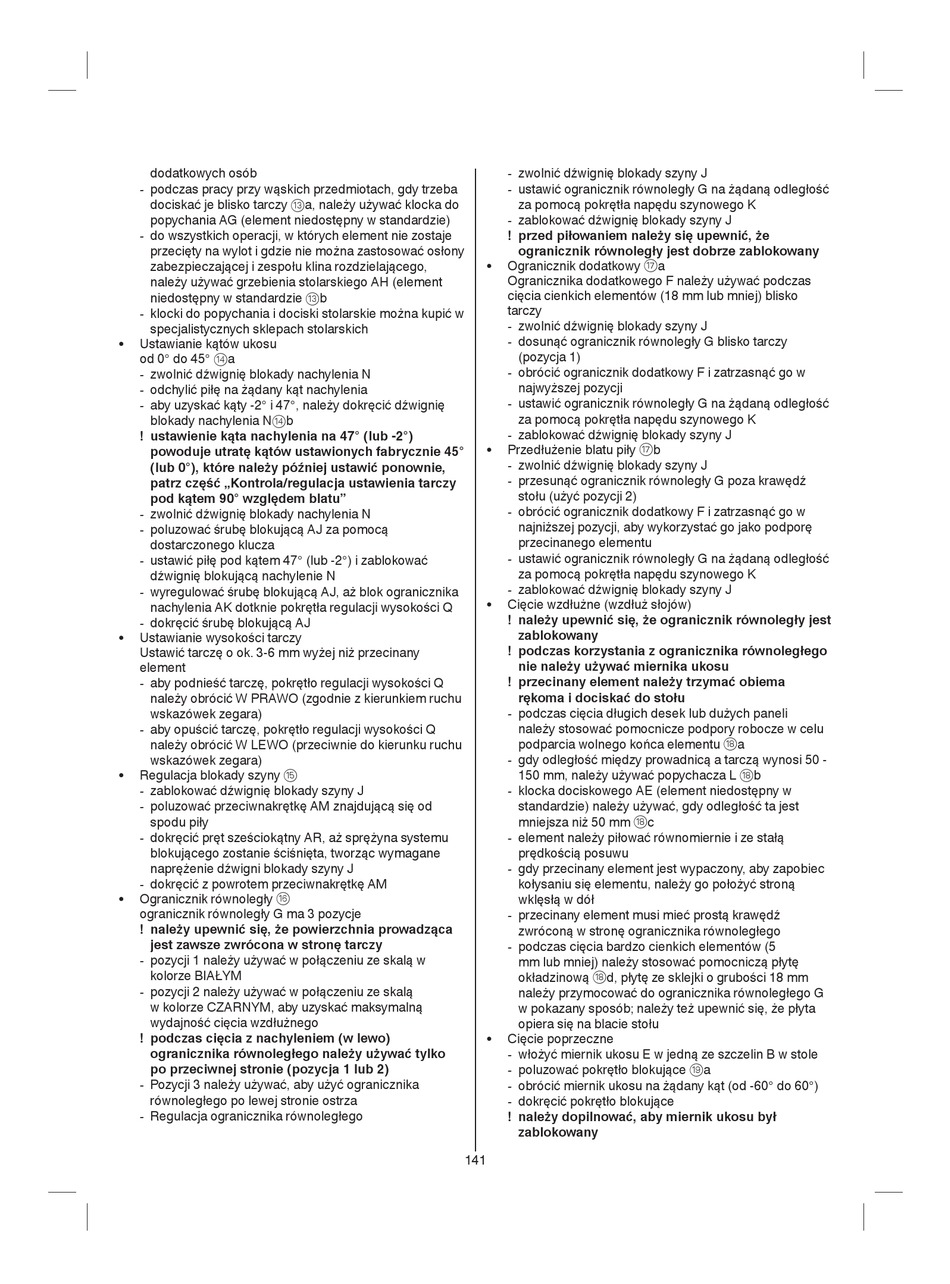

Skil 1330 Originalbetriebsanleitung Seite 141

dodatkowych osób
- podczas pracy przy w skich przedmiotach, gdy trzeba
dociska je blisko tarczy ra, nale y u ywa klocka do
popychania AG (element niedost pny w standardzie)
- do wszystkich operacji, w których element nie zostaje
przeci ty na wylot i gdzie nie mo na zastosowa os ony
zabezpieczaj cej i zespo u klina rozdzielaj cego,
nale y u ywa grzebienia stolarskiego AH (element
niedost pny w standardzie rb
- klocki do popychania i dociski stolarskie mo na kupi w
specjalistycznych sklepach stolarskich
• Ustawianie k tów ukosu
od 0° do 45° ta
- zwolni d wigni blokady nachylenia N
- odchyli pi na dany k t nachylenia
- aby uzyska k ty -2° i 47°, nale y dokr ci d wigni
blokady nachylenia Ntb
! ustawienie k ta nachylenia na 47° (lub -2°)
powoduje utrat k tów ustawionych fabrycznie 45°
(lub 0°), które nale y pó niej ustawi ponownie,
patrz cz „Kontrola/regulacja ustawienia tarczy
pod k tem 90° wzgl dem blatu"
- zwolni d wigni blokady nachylenia N
- poluzowa rub blokuj c AJ za pomoc
dostarczonego klucza
- ustawi pi pod k tem 47° (lub -2°) i zablokowa
d wigni blokuj c nachylenie N
- wyregulowa rub blokuj c AJ, a blok ogranicznika
nachylenia AK dotknie pokr t a regulacji wysoko ci Q
- dokr ci rub blokuj c AJ
• Ustawianie wysoko ci tarczy
Ustawi tarcz o ok. 3-6 mm wy ej ni przecinany
element
- aby podnie tarcz , pokr t o regulacji wysoko ci Q
nale y obróci W PRAWO (zgodnie z kierunkiem ruchu
wskazówek zegara)
- aby opu ci tarcz , pokr t o regulacji wysoko ci Q
nale y obróci W LEWO (przeciwnie do kierunku ruchu
wskazówek zegara)
• Regulacja blokady szyny y
- zablokowa d wigni blokady szyny J
- poluzowa przeciwnakr tk AM znajduj c si od
spodu pi y
- dokr ci pr t sze ciok tny AR, a spr yna systemu
blokuj cego zostanie ci ni ta, tworz c wymagane
napr enie d wigni blokady szyny J
- dokr ci z powrotem przeciwnakr tk AM
• Ogranicznik równoleg y u
ogranicznik równoleg y G ma 3 pozycje
! nale y upewni si , e powierzchnia prowadz ca
jest zawsze zwrócona w stron tarczy
- pozycji 1 nale y u ywa w po czeniu ze skal w
kolorze BIA YM
- pozycji 2 nale y u ywa w po czeniu ze skal
w kolorze CZARNYM, aby uzyska maksymaln
wydajno ci cia wzd u nego
! podczas ci cia z nachyleniem (w lewo)
ogranicznika równoleg ego nale y u ywa tylko
po przeciwnej stronie (pozycja 1 lub 2)
- Pozycji 3 nale y u ywa , aby u y ogranicznika
równoleg ego po lewej stronie ostrza
- Regulacja ogranicznika równoleg ego
- zwolni d wigni blokady szyny J
- ustawi ogranicznik równoleg y G na
za pomoc pokr t a nap du szynowego K
- zablokowa d wigni blokady szyny J
! przed pi owaniem nale y si upewni , e
ogranicznik równoleg y jest dobrze zablokowany
• Ogranicznik dodatkowy i a
Ogranicznika dodatkowego
ci cia cienkich elementów (18 mm lub mniej) blisko
tarczy
- zwolni d wigni blokady szyny J
- dosun ogranicznik równoleg y G blisko tarczy
(pozycja 1)
- obróci ogranicznik dodatkowy
najwy szej pozycji
- ustawi ogranicznik równoleg y G na
za pomoc pokr t a nap du szynowego K
- zablokowa d wigni blokady szyny J
• Przed u enie blatu pi y i b
- zwolni d wigni blokady szyny J
- przesun ogranicznik równoleg y G poza kraw d
sto u (u y pozycji 2)
- obróci ogranicznik dodatkowy
najni szej pozycji, aby wykorzysta go jako podpor
przecinanego elementu
- ustawi ogranicznik równoleg y G na
za pomoc pokr t a nap du szynowego K
- zablokowa d wigni blokady szyny J
• Ci cie wzd u ne (wzd u s ojów)
! nale y upewni si , e ogranicznik równoleg y jest
zablokowany
! podczas korzystania z ogranicznika równoleg ego
nie nale y u ywa miernika ukosu
! przecinany element nale y trzyma obiema
r koma i dociska do sto u
- podczas ci cia d ugich desek lub du ych paneli
nale y stosowa pomocnicze podpory robocze w celu
podparcia wolnego ko ca elementu o a
- gdy odleg o mi dzy prowadnic a tarcz wynosi 50 -
150 mm, nale y u ywa popychacza L o b
- klocka dociskowego AE (element niedost pny w
standardzie) nale y u ywa , gdy odleg o
mniejsza ni 50 mm o c
- element nale y pi owa równomiernie i ze sta
pr dko ci posuwu
- gdy przecinany element jest wypaczony, aby zapobiec
ko ysaniu si elementu, nale y go po o y stron
wkl s w dó
- przecinany element musi mie prost kraw d
zwrócon w stron ogranicznika równoleg ego
- podczas ci cia bardzo cienkich elementów (5
mm lub mniej) nale y stosowa pomocnicz p yt
ok adzinow o d, p yt ze sklejki o grubo ci 18 mm
nale y przymocowa do ogranicznika równoleg ego G
w pokazany sposób; nale y te upewni si , e p yta
opiera si na blacie sto u
• Ci cie poprzeczne
- w o y miernik ukosu E w jedn ze szczelin B w stole
- poluzowa pokr t o blokuj ce p a
- obróci miernik ukosu na
- dokr ci pokr t o blokuj ce
! nale y dopilnowa , aby miernik ukosu by
zablokowany
141
dan odleg o
nale y u ywa podczas
i zatrzasn go w
dan odleg o
i zatrzasn go w
dan odleg o
ta jest
dany k t (od -60° do 60°)
