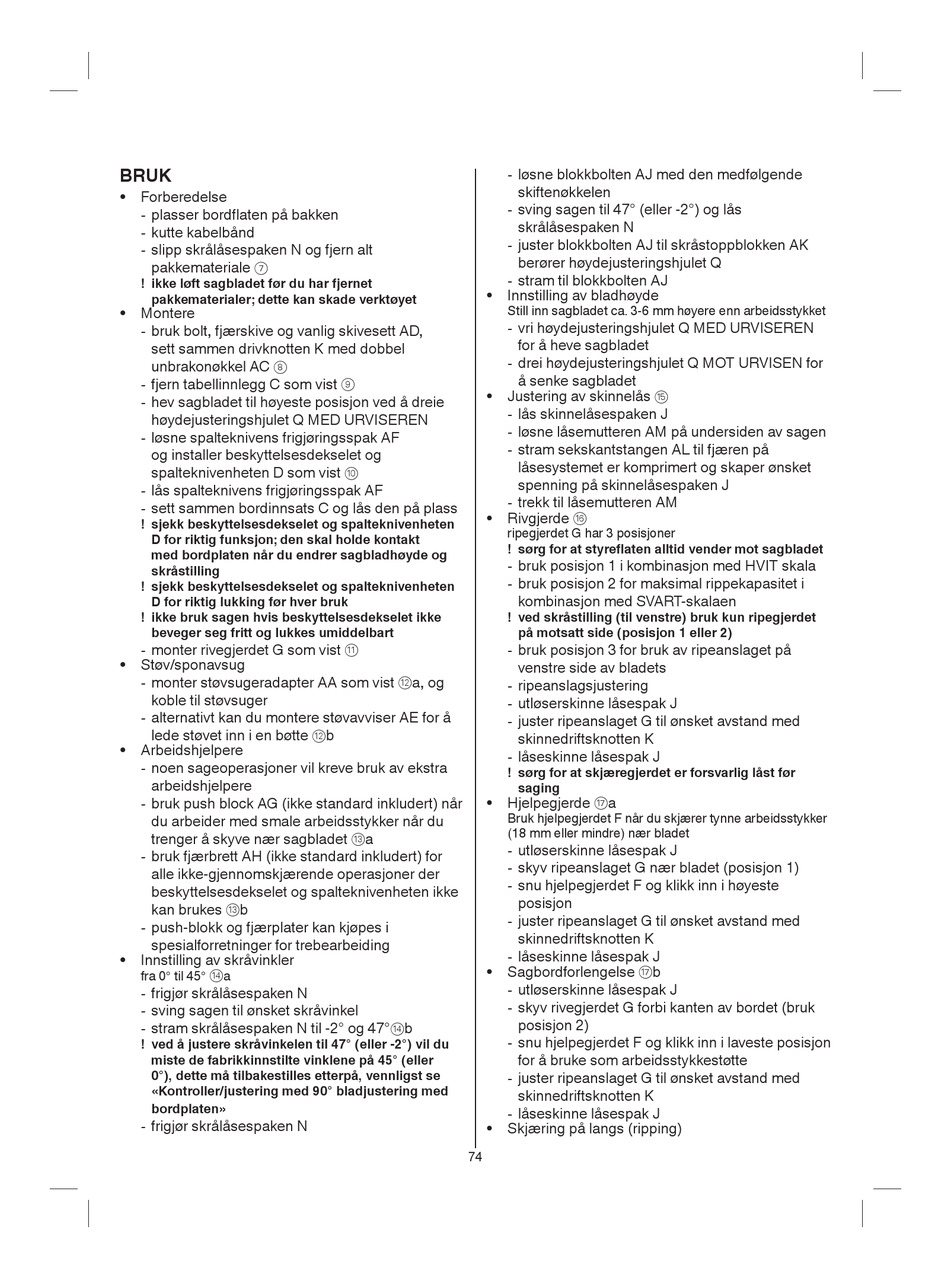

Skil 1330 Originalbetriebsanleitung Seite 74

BRUK
• orberedelse
- plasser bord aten på bakken
- kutte kabelbånd
- slipp skrålåsespaken N og fjern alt
pakkemateriale
7
! ikke l ft sagbladet f r du har fjernet
pakkematerialer; dette kan skade verkt yet
• Montere
- bruk bolt, fjærskive og vanlig skivesett AD,
sett sammen drivknotten K med dobbel
unbrakonøkkel AC
8
- fjern tabellinnlegg C som vist
- hev sagbladet til høyeste posisjon ved å dreie
høydejusteringshjulet Q MED URVISEREN
- løsne spalteknivens frigjøringsspak A
og installer beskyttelsesdekselet og
spalteknivenheten D som vist
- lås spalteknivens frigjøringsspak A
- sett sammen bordinnsats C og lås den på plass
! sjekk beskyttelsesdekselet og spalteknivenheten
D for riktig funksjon; den skal holde kontakt
med bordplaten når du endrer sagbladh yde og
skråstilling
! sjekk beskyttelsesdekselet og spalteknivenheten
D for riktig lukking f r hver bruk
! ikke bruk sagen hvis beskyttelsesdekselet ikke
beveger seg fritt og lukkes umiddelbart
- monter rivegjerdet G som vist
• Støv/sponavsug
- monter støvsugeradapter AA som vist
koble til støvsuger
- alternativt kan du montere støvavviser AE for å
lede støvet inn i en bøtte
• Arbeidshjelpere
- noen sageoperasjoner vil kreve bruk av ekstra
arbeidshjelpere
- bruk push block AG (ikke standard inkludert) når
du arbeider med smale arbeidsstykker når du
trenger å skyve nær sagbladet
- bruk fjærbrett AH (ikke standard inkludert) for
alle ikke-gjennomskjærende operasjoner der
beskyttelsesdekselet og spalteknivenheten ikke
kan brukes b
r
- push-blokk og fjærplater kan kjøpes i
spesialforretninger for trebearbeiding
• Innstilling av skråvinkler
fra 0° til 45° t a
- frigjør skrålåsespaken N
- sving sagen til ønsket skråvinkel
- stram skrålåsespaken N til -2° og 47°
! ved å justere skråvinkelen til 47° (eller -2°) vil du
miste de fabrikkinnstilte vinklene på 45° (eller
0°), dette må tilbakestilles etterpå, vennligst se
Kontroller/justering med 90° bladjustering med
bordplaten»
- frigjør skrålåsespaken N
• Innstilling av bladhøyde
9
• Justering av skinnelås
q
• Rivgjerde
w
a, og
e
b
e
• Hjelpegjerde
a
r
• Sagbordforlengelse
b
t
• Skjæring på langs (ripping)
74
- løsne blokkbolten AJ med den medfølgende
skiftenøkkelen
- sving sagen til 47° (eller -2°) og lås
skrålåsespaken N
- juster blokkbolten AJ til skråstoppblokken AK
berører høydejusteringshjulet Q
- stram til blokkbolten AJ
Still inn sagbladet ca. 3-6 mm høyere enn arbeidsstykket
- vri høydejusteringshjulet Q MED URVISEREN
for å heve sagbladet
- drei høydejusteringshjulet Q MOT URVISEN for
å senke sagbladet
y
- lås skinnelåsespaken J
- løsne låsemutteren AM på undersiden av sagen
- stram sekskantstangen AL til fjæren på
låsesystemet er komprimert og skaper ønsket
spenning på skinnelåsespaken J
- trekk til låsemutteren AM
u
ripegjerdet G har 3 posisjoner
! s rg for at styre aten alltid vender mot sagbladet
- bruk posisjon 1 i kombinasjon med HVIT skala
- bruk posisjon 2 for maksimal rippekapasitet i
kombinasjon med SVART-skalaen
! ved skråstilling (til venstre) bruk kun ripegjerdet
på motsatt side (posisjon 1 eller 2)
- bruk posisjon 3 for bruk av ripeanslaget på
venstre side av bladets
- ripeanslagsjustering
- utløserskinne låsespak J
- juster ripeanslaget G til ønsket avstand med
skinnedriftsknotten K
- låseskinne låsespak J
! s rg for at skjæregjerdet er forsvarlig låst f r
saging
a
i
Bruk hjelpegjerdet når du skjærer tynne arbeidsstykker
(18 mm eller mindre) nær bladet
- utløserskinne låsespak J
- skyv ripeanslaget G nær bladet (posisjon 1)
- snu hjelpegjerdet og klikk inn i høyeste
posisjon
- juster ripeanslaget G til ønsket avstand med
skinnedriftsknotten K
- låseskinne låsespak J
b
i
- utløserskinne låsespak J
- skyv rivegjerdet G forbi kanten av bordet (bruk
posisjon 2)
- snu hjelpegjerdet og klikk inn i laveste posisjon
for å bruke som arbeidsstykkestøtte
- juster ripeanslaget G til ønsket avstand med
skinnedriftsknotten K
- låseskinne låsespak J
