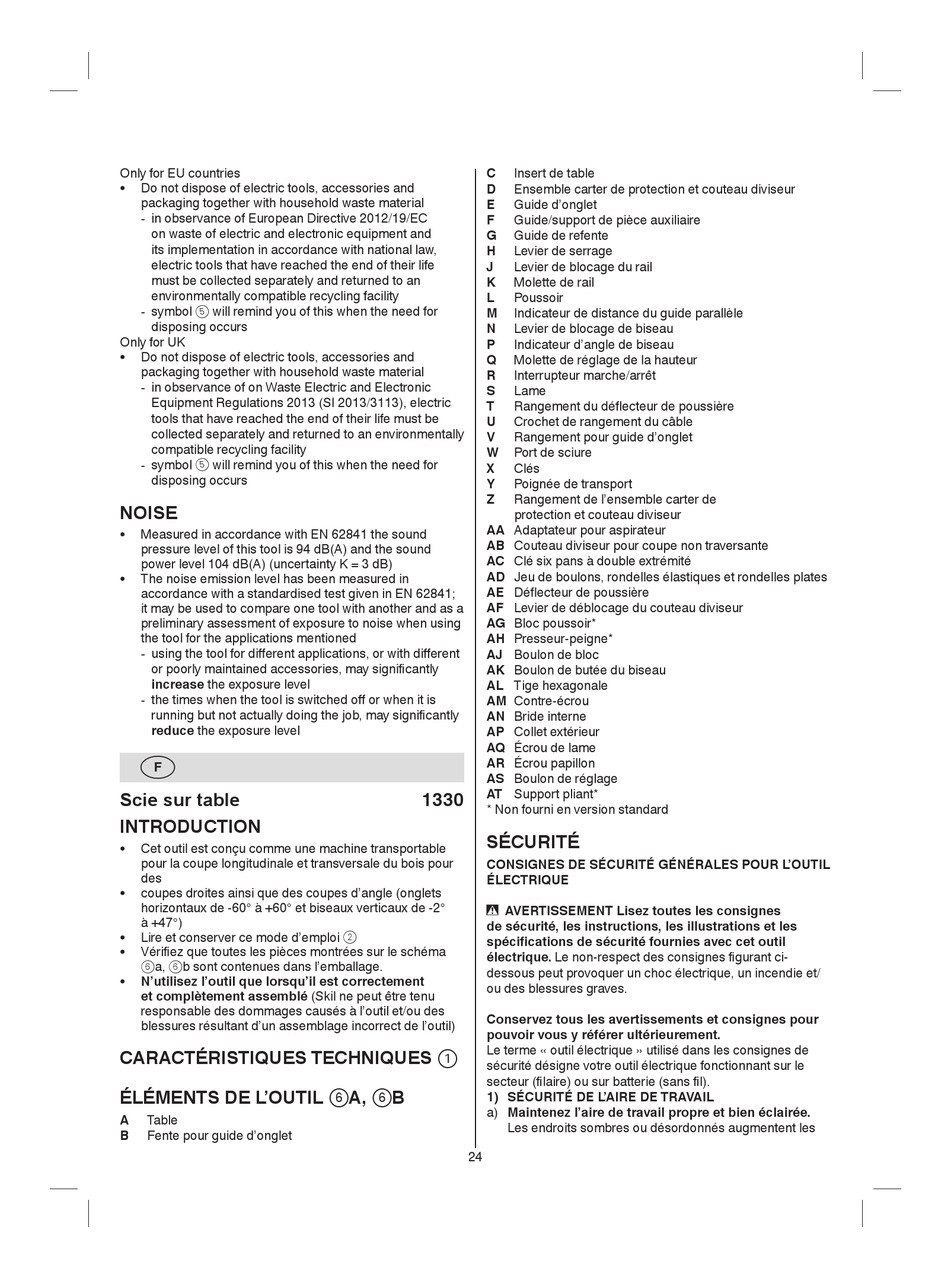

Skil 1330 Originalbetriebsanleitung Seite 24

Only for EU countries
• Do not dispose of electric tools, accessories and
packaging together with household waste material
- in observance of European Directive 2012/19/EC
on waste of electric and electronic equipment and
its implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol 5 will remind you of this when the need for
disposing occurs
Only for UK
• Do not dispose of electric tools, accessories and
packaging together with household waste material
- in observance of on Waste Electric and Electronic
Equipment Regulations 2013 (SI 2013/3113), electric
tools that have reached the end of their life must be
collected separately and returned to an environmentally
compatible recycling facility
- symbol 5 will remind you of this when the need for
disposing occurs
NOISE
• Measured in accordance with EN 62841 the sound
pressure level of this tool is 94 dB(A) and the sound
power level 104 dB(A) (uncertainty K = 3 dB)
• The noise emission level has been measured in
accordance with a standardised test given in EN 62841;
it may be used to compare one tool with another and as a
preliminary assessment of exposure to noise when using
the tool for the applications mentioned
- using the tool for di erent applications, or with di erent
or poorly maintained accessories, may signi cantly
increase the exposure level
- the times when the tool is switched o or when it is
running but not actually doing the job, may signi cantly
reduce the exposure level
b
Scie sur table
INTRODUCTION
• Cet outil est conçu comme une machine transportable
pour la coupe longitudinale et transversale du bois pour
des
• coupes droites ainsi que des coupes d'angle (onglets
horizontaux de -60° à +60° et biseaux verticaux de -2°
à +47°)
• Lire et conserver ce mode d'emploi 2
• Véri ez que toutes les pièces montrées sur le schéma
6 a, 6 b sont contenues dans l'emballage.
• N'utilisez l'outil que lorsqu'il est correctement
et complètement assemblé (Skil ne peut être tenu
responsable des dommages causés à l'outil et/ou des
blessures résultant d'un assemblage incorrect de l'outil)
CARACTÉRISTIQUES TECHNIQUES 1
ÉLÉMENTS DE L'OUTIL 6 A, 6 B
A Table
B ente pour guide d'onglet
C Insert de table
D Ensemble carter de protection et couteau diviseur
E Guide d'onglet
F Guide/support de pièce auxiliaire
G Guide de refente
H Levier de serrage
J 9. Levier de blocage du rail __
K Molette de rail
L Poussoir
M Indicateur de distance du guide parallèle
N Levier de blocage de biseau
O P __ Indicateur d'angle de biseau
Q Molette de réglage de la hauteur
R Interrupteur marche/arrêt
S Lame
T Rangement du dé ecteur de poussière
U Crochet de rangement du câble
V Rangement pour guide d'onglet
W Port de sciure
X Clés
Y Poignée de transport
Z Rangement de l'ensemble carter de
protection et couteau diviseur
AA Adaptateur pour aspirateur
AB Couteau diviseur pour coupe non traversante
AC Clé six pans à double extrémité
AD Jeu de boulons, rondelles élastiques et rondelles plates
AE Dé ecteur de poussière
AF Levier de déblocage du couteau diviseur
AG Bloc poussoir*
AH Presseur-peigne*
35. __
AJ Boulon de bloc
AK Boulon de butée du biseau
AL Tige hexagonale
AM Contre-écrou
AN Bride interne
41. __
AP Collet extérieur
AQ Écrou de lame
AR Écrou papillon
AS Boulon de réglage
AT Support pliant*
1330
* Non fourni en version standard
SÉCURITÉ
CONSIGNES DE SÉCURITÉ GÉNÉRALES POUR L'OUTIL
ÉLECTRIQUE
AVERTISSEMENT Lisez toutes les consignes
-
de sécurité, les instructions, les illustrations et les
spéci cations de sécurité fournies avec cet outil
électrique. Le non-respect des consignes gurant ci-
dessous peut provoquer un choc électrique, un incendie et/
ou des blessures graves.
Conservez tous les avertissements et consignes pour
pouvoir vous y référer ultérieurement.
Le terme « outil électrique » utilisé dans les consignes de
sécurité désigne votre outil électrique fonctionnant sur le
secteur ( laire) ou sur batterie (sans l).
1) SÉCURITÉ DE L'AIRE DE TRAVAIL
a) Maintenez l'aire de travail propre et bien éclairée.
Les endroits sombres ou désordonnés augmentent les
24
