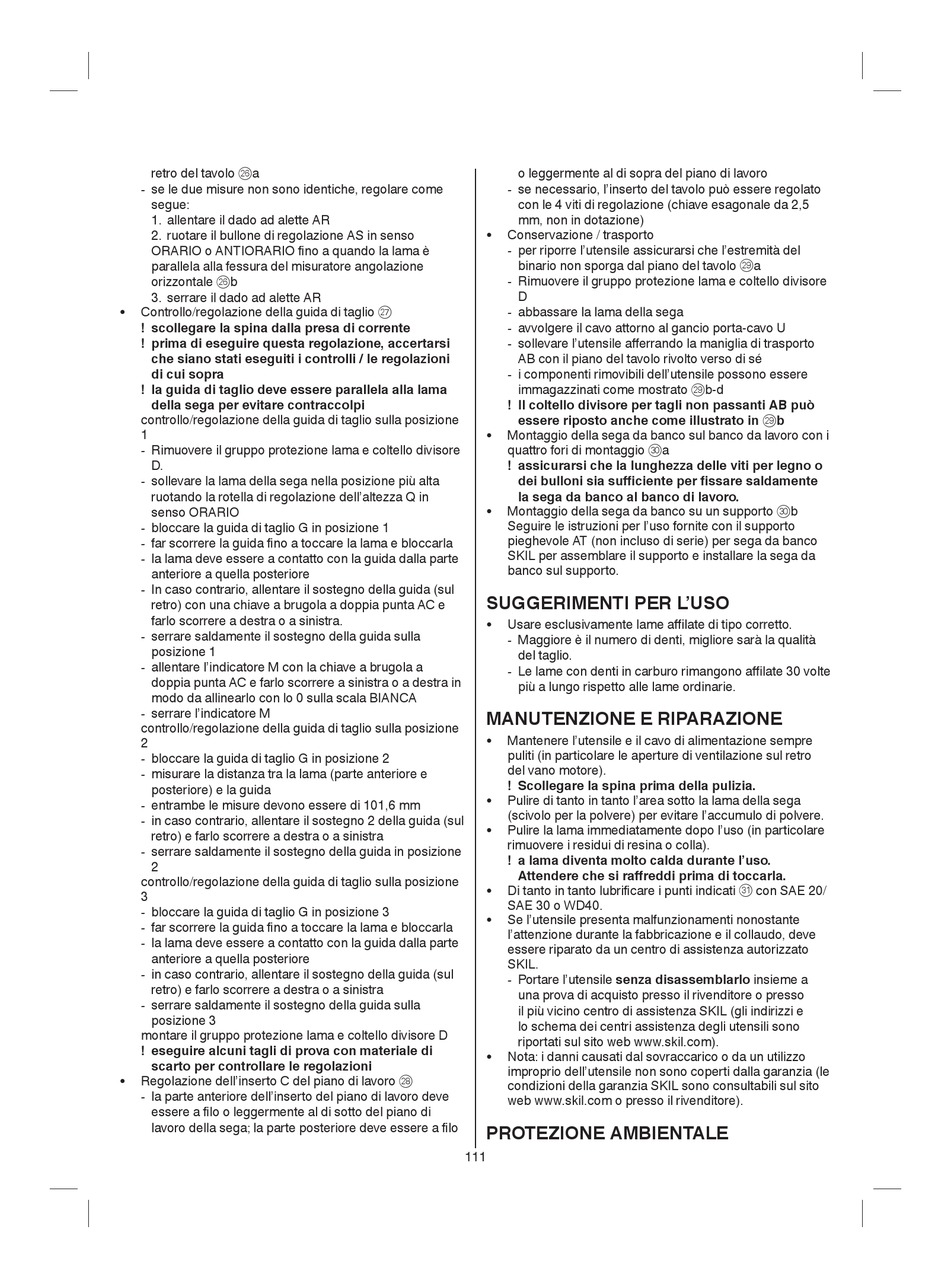

retro del tavolo j a
- se le due misure non sono identiche, regolare come
segue:
1. allentare il dado ad alette AR
2. ruotare il bullone di regolazione AS in senso
ORARIO o ANTIORARIO no a quando la lama è
parallela alla fessura del misuratore angolazione
orizzontale j b
3. serrare il dado ad alette AR
• Controllo/regolazione della guida di taglio k
! scollegare la spina dalla presa di corrente
! prima di eseguire questa regolazione, accertarsi
che siano stati eseguiti i controlli / le regolazioni
di cui sopra
! la guida di taglio deve essere parallela alla lama
della sega per evitare contraccolpi
controllo/regolazione della guida di taglio sulla posizione
1
- Rimuovere il gruppo protezione lama e coltello divisore
D.
- sollevare la lama della sega nella posizione più alta
ruotando la rotella di regolazione dell'altezza Q in
senso ORARIO
- bloccare la guida di taglio G in posizione 1
- far scorrere la guida no a toccare la lama e bloccarla
- la lama deve essere a contatto con la guida dalla parte
anteriore a quella posteriore
- In caso contrario, allentare il sostegno della guida (sul
retro) con una chiave a brugola a doppia punta AC e
farlo scorrere a destra o a sinistra.
- serrare saldamente il sostegno della guida sulla
posizione 1
- allentare l'indicatore M con la chiave a brugola a
doppia punta AC e farlo scorrere a sinistra o a destra in
modo da allinearlo con lo 0 sulla scala BIANCA
- serrare l'indicatore M
controllo/regolazione della guida di taglio sulla posizione
2
- bloccare la guida di taglio G in posizione 2
- misurare la distanza tra la lama (parte anteriore e
posteriore) e la guida
- entrambe le misure devono essere di 101,6 mm
- in caso contrario, allentare il sostegno 2 della guida (sul
retro) e farlo scorrere a destra o a sinistra
- serrare saldamente il sostegno della guida in posizione
2
controllo/regolazione della guida di taglio sulla posizione
3
- bloccare la guida di taglio G in posizione 3
- far scorrere la guida no a toccare la lama e bloccarla
- la lama deve essere a contatto con la guida dalla parte
anteriore a quella posteriore
- in caso contrario, allentare il sostegno della guida (sul
retro) e farlo scorrere a destra o a sinistra
- serrare saldamente il sostegno della guida sulla
posizione 3
montare il gruppo protezione lama e coltello divisore D
! eseguire alcuni tagli di prova con materiale di
scarto per controllare le regolazioni
• Regolazione dell'inserto C del piano di lavoro l
- la parte anteriore dell'inserto del piano di lavoro deve
essere a lo o leggermente al di sotto del piano di
lavoro della sega; la parte posteriore deve essere a lo
o leggermente al di sopra del piano di lavoro
- se necessario, l'inserto del tavolo può essere regolato
con le 4 viti di regolazione (chiave esagonale da 2,5
mm, non in dotazione)
• Conservazione / trasporto
- per riporre l'utensile assicurarsi che l'estremità del
binario non sporga dal piano del tavolo z a
- Rimuovere il gruppo protezione lama e coltello divisore
D
- abbassare la lama della sega
- avvolgere il cavo attorno al gancio porta-cavo U
- sollevare l'utensile a errando la maniglia di trasporto
AB con il piano del tavolo rivolto verso di sé
- i componenti rimovibili dell'utensile possono essere
immagazzinati come mostrato z b-d
! Il coltello divisore per tagli non passanti AB può
essere riposto anche come illustrato in z b
• Montaggio della sega da banco sul banco da lavoro con i
quattro fori di montaggio x a
! assicurarsi che la lunghezza delle viti per legno o
dei bulloni sia su ciente per ssare saldamente
la sega da banco al banco di lavoro.
• Montaggio della sega da banco su un supporto x b
Seguire le istruzioni per l'uso fornite con il supporto
pieghevole AT (non incluso di serie) per sega da banco
SKIL per assemblare il supporto e installare la sega da
banco sul supporto.
SUGGERIMENTI PER L'USO
• Usare esclusivamente lame a late di tipo corretto.
- Maggiore è il numero di denti, migliore sarà la qualità
del taglio.
- Le lame con denti in carburo rimangono a late 30 volte
più a lungo rispetto alle lame ordinarie.
MANUTENZIONE E RIPARAZIONE
• Mantenere l'utensile e il cavo di alimentazione sempre
puliti (in particolare le aperture di ventilazione sul retro
del vano motore).
! Scollegare la spina prima della pulizia.
• Pulire di tanto in tanto l'area sotto la lama della sega
(scivolo per la polvere) per evitare l'accumulo di polvere.
• Pulire la lama immediatamente dopo l'uso (in particolare
rimuovere i residui di resina o colla).
! a lama diventa molto calda durante l'uso.
Attendere che si ra reddi prima di toccarla.
• Di tanto in tanto lubri care i punti indicati c con SAE 20/
SAE 30 o WD40.
• Se l'utensile presenta malfunzionamenti nonostante
l'attenzione durante la fabbricazione e il collaudo, deve
essere riparato da un centro di assistenza autorizzato
SKIL.
- Portare l'utensile senza disassemblarlo insieme a
una prova di acquisto presso il rivenditore o presso
il più vicino centro di assistenza SKIL (gli indirizzi e
lo schema dei centri assistenza degli utensili sono
riportati sul sito web www.skil.com).
• Nota: i danni causati dal sovraccarico o da un utilizzo
improprio dell'utensile non sono coperti dalla garanzia (le
condizioni della garanzia SKIL sono consultabili sul sito
web www.skil.com o presso il rivenditore).
PROTEZIONE AMBIENTALE
