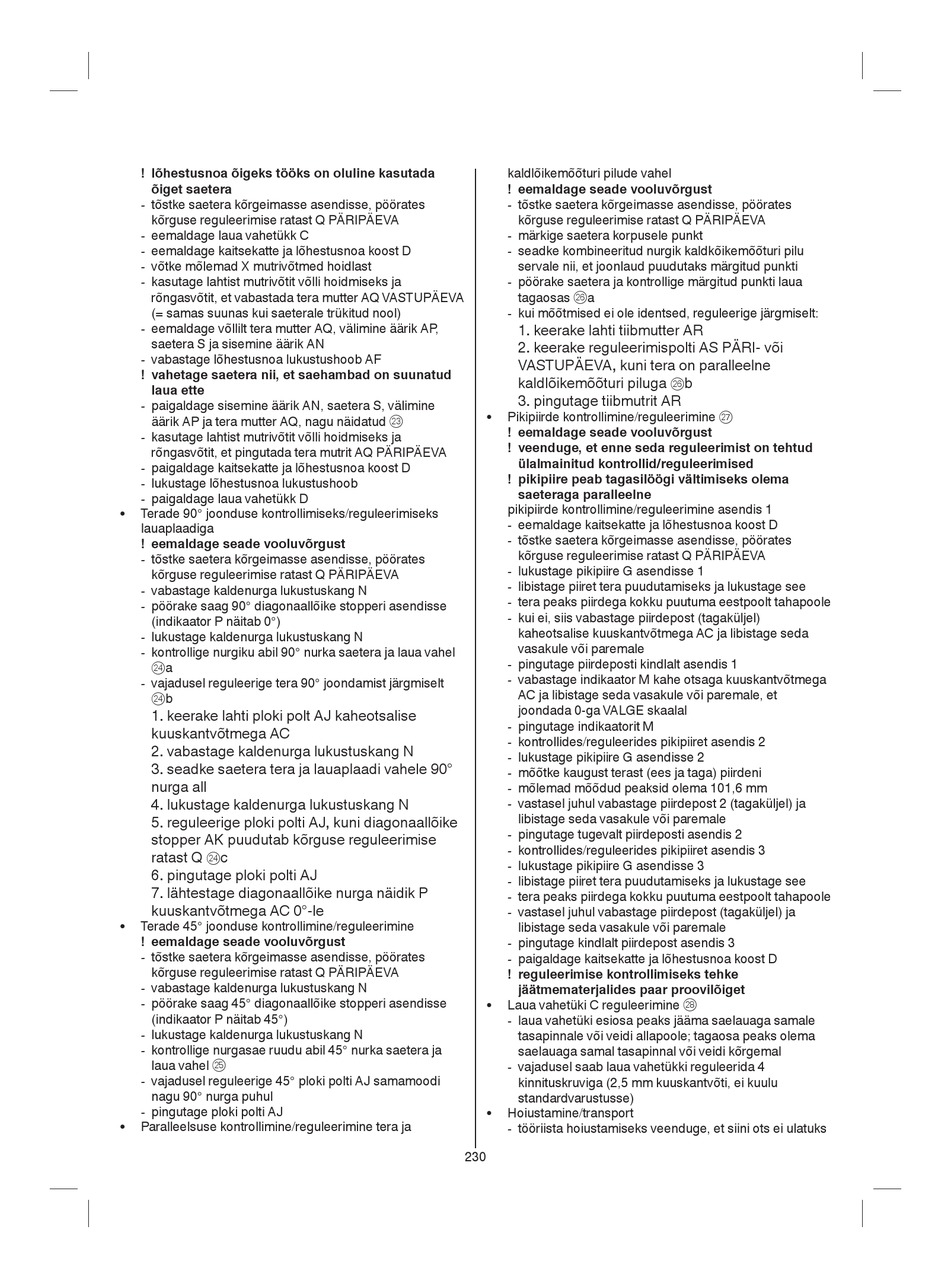

! lõhestusnoa õigeks tööks on oluline kasutada
õiget saetera
- tõstke saetera kõrgeimasse asendisse, pöörates
kõrguse reguleerimise ratast Q PÄRIPÄEVA
- eemaldage laua vahetükk C
- eemaldage kaitsekatte ja lõhestusnoa koost D
- võtke mõlemad X mutrivõtmed hoidlast
- kasutage lahtist mutrivõtit võlli hoidmiseks ja
rõngasvõtit, et vabastada tera mutter AQ VASTUPÄEVA
(= samas suunas kui saeterale trükitud nool)
- eemaldage võllilt tera mutter AQ, välimine äärik AP,
saetera S ja sisemine äärik AN
- vabastage lõhestusnoa lukustushoob A
! vahetage saetera nii, et saehambad on suunatud
laua ette
- paigaldage sisemine äärik AN, saetera S, välimine
äärik AP ja tera mutter AQ, nagu näidatud f
- kasutage lahtist mutrivõtit võlli hoidmiseks ja
rõngasvõtit, et pingutada tera mutrit AQ PÄRIPÄEVA
- paigaldage kaitsekatte ja lõhestusnoa koost D
- lukustage lõhestusnoa lukustushoob
- paigaldage laua vahetükk D
• Terade 90° joonduse kontrollimiseks/reguleerimiseks
lauaplaadiga
! eemaldage seade vooluvõrgust
- tõstke saetera kõrgeimasse asendisse, pöörates
kõrguse reguleerimise ratast Q PÄRIPÄEVA
- vabastage kaldenurga lukustuskang N
- pöörake saag 90° diagonaallõike stopperi asendisse
(indikaator P näitab 0°)
- lukustage kaldenurga lukustuskang N
- kontrollige nurgiku abil 90° nurka saetera ja laua vahel
g a
- vajadusel reguleerige tera 90° joondamist järgmiselt
g b
1. keerake lahti ploki polt AJ kaheotsalise
kuuskantvõtmega AC
2. vabastage kaldenurga lukustuskang N
3. seadke saetera tera ja lauaplaadi vahele 90°
nurga all
4. lukustage kaldenurga lukustuskang N
5. reguleerige ploki polti AJ, kuni diagonaallõike
stopper AK puudutab kõrguse reguleerimise
ratast Q c
g
6. pingutage ploki polti AJ
7. lähtestage diagonaallõike nurga näidik P
kuuskantvõtmega AC 0°-le
• Terade 45° joonduse kontrollimine/reguleerimine
! eemaldage seade vooluvõrgust
- tõstke saetera kõrgeimasse asendisse, pöörates
kõrguse reguleerimise ratast Q PÄRIPÄEVA
- vabastage kaldenurga lukustuskang N
- pöörake saag 45° diagonaallõike stopperi asendisse
(indikaator P näitab 45°)
- lukustage kaldenurga lukustuskang N
- kontrollige nurgasae ruudu abil 45° nurka saetera ja
laua vahel h
- vajadusel reguleerige 45° ploki polti AJ samamoodi
nagu 90° nurga puhul
- pingutage ploki polti AJ
• Paralleelsuse kontrollimine/reguleerimine tera ja
kaldlõikemõõturi pilude vahel
! eemaldage seade vooluvõrgust
- tõstke saetera kõrgeimasse asendisse, pöörates
kõrguse reguleerimise ratast Q PÄRIPÄEVA
- märkige saetera korpusele punkt
- seadke kombineeritud nurgik kaldkõikemõõturi pilu
servale nii, et joonlaud puudutaks märgitud punkti
- pöörake saetera ja kontrollige märgitud punkti laua
tagaosas j a
- kui mõõtmised ei ole identsed, reguleerige järgmiselt:
1. keerake lahti tiibmutter AR
2. keerake reguleerimispolti AS PÄRI- või
VASTUPÄEVA, kuni tera on paralleelne
kaldlõikemõõturi piluga
3. pingutage tiibmutrit AR
• Pikipiirde kontrollimine/reguleerimine k
! eemaldage seade vooluvõrgust
! veenduge, et enne seda reguleerimist on tehtud
ülalmainitud kontrollid/reguleerimised
! pikipiire peab tagasilöögi vältimiseks olema
saeteraga paralleelne
pikipiirde kontrollimine/reguleerimine asendis 1
- eemaldage kaitsekatte ja lõhestusnoa koost D
- tõstke saetera kõrgeimasse asendisse, pöörates
kõrguse reguleerimise ratast Q PÄRIPÄEVA
- lukustage pikipiire G asendisse 1
- libistage piiret tera puudutamiseks ja lukustage see
- tera peaks piirdega kokku puutuma eestpoolt tahapoole
- kui ei, siis vabastage piirdepost (tagaküljel)
kaheotsalise kuuskantvõtmega AC ja libistage seda
vasakule või paremale
- pingutage piirdeposti kindlalt asendis 1
- vabastage indikaator M kahe otsaga kuuskantvõtmega
AC ja libistage seda vasakule või paremale, et
joondada 0-ga VALGE skaalal
- pingutage indikaatorit M
- kontrollides/reguleerides pikipiiret asendis 2
- lukustage pikipiire G asendisse 2
- mõõtke kaugust terast (ees ja taga) piirdeni
- mõlemad mõõdud peaksid olema 101,6 mm
- vastasel juhul vabastage piirdepost 2 (tagaküljel) ja
libistage seda vasakule või paremale
- pingutage tugevalt piirdeposti asendis 2
- kontrollides/reguleerides pikipiiret asendis 3
- lukustage pikipiire G asendisse 3
- libistage piiret tera puudutamiseks ja lukustage see
- tera peaks piirdega kokku puutuma eestpoolt tahapoole
- vastasel juhul vabastage piirdepost (tagaküljel) ja
libistage seda vasakule või paremale
- pingutage kindlalt piirdepost asendis 3
- paigaldage kaitsekatte ja lõhestusnoa koost D
! reguleerimise kontrollimiseks tehke
jäätmematerjalides paar proovilõiget
• Laua vahetüki C reguleerimine l
- laua vahetüki esiosa peaks jääma saelauaga samale
tasapinnale või veidi allapoole; tagaosa peaks olema
saelauaga samal tasapinnal või veidi kõrgemal
- vajadusel saab laua vahetükki reguleerida 4
kinnituskruviga (2,5 mm kuuskantvõti, ei kuulu
standardvarustusse)
• Hoiustamine/transport
- tööriista hoiustamiseks veenduge, et siini ots ei ulatuks
