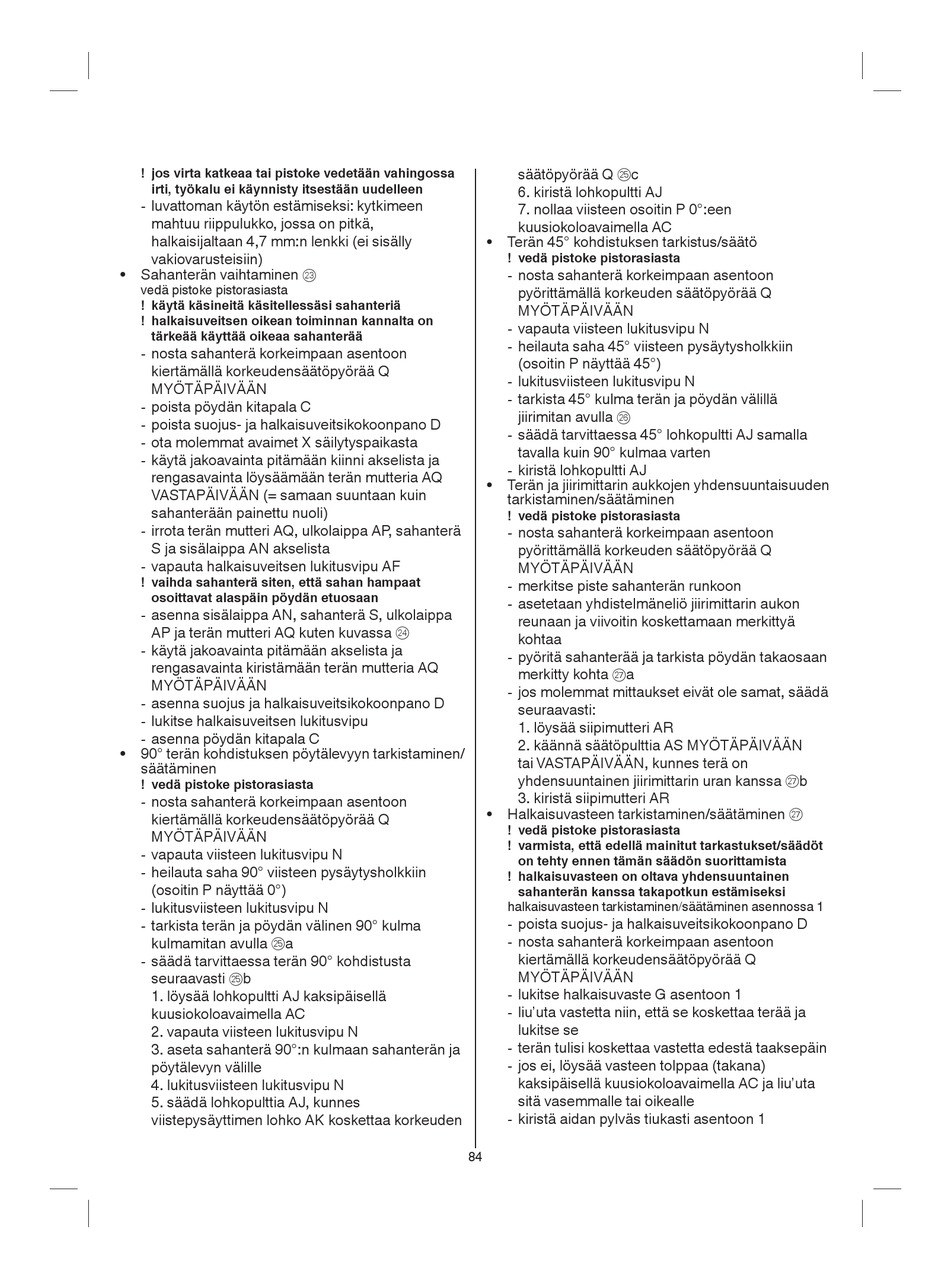

! jos virta katkeaa tai pistoke vedetään vahingossa
irti, työkalu ei käynnisty itsestään uudelleen
- luvattoman käytön estämiseksi: kytkimeen
mahtuu riippulukko, jossa on pitkä,
halkaisijaltaan 4,7 mm:n lenkki (ei sisälly
vakiovarusteisiin)
• Sahanterän vaihtaminen
vedä pistoke pistorasiasta
! käytä käsineitä käsitellessäsi sahanteriä
! halkaisuveitsen oikean toiminnan kannalta on
tärkeää käyttää oikeaa sahanterää
- nosta sahanterä korkeimpaan asentoon
kiertämällä korkeudensäätöpyörää Q
MYÖTÄPÄIVÄÄN
- poista pöydän kitapala C
- poista suojus- ja halkaisuveitsikokoonpano D
- ota molemmat avaimet X säilytyspaikasta
- käytä jakoavainta pitämään kiinni akselista ja
rengasavainta löysäämään terän mutteria AQ
VASTAPÄIVÄÄN (= samaan suuntaan kuin
sahanterään painettu nuoli)
- irrota terän mutteri AQ, ulkolaippa AP, sahanterä
S ja sisälaippa AN akselista
- vapauta halkaisuveitsen lukitusvipu A
! vaihda sahanterä siten, että sahan hampaat
osoittavat alaspäin pöydän etuosaan
- asenna sisälaippa AN, sahanterä S, ulkolaippa
AP ja terän mutteri AQ kuten kuvassa
- käytä jakoavainta pitämään akselista ja
rengasavainta kiristämään terän mutteria AQ
MYÖTÄPÄIVÄÄN
- asenna suojus ja halkaisuveitsikokoonpano D
- lukitse halkaisuveitsen lukitusvipu
- asenna pöydän kitapala C
• 90° terän kohdistuksen pöytälevyyn tarkistaminen/
säätäminen
! vedä pistoke pistorasiasta
- nosta sahanterä korkeimpaan asentoon
kiertämällä korkeudensäätöpyörää Q
MYÖTÄPÄIVÄÄN
- vapauta viisteen lukitusvipu N
- heilauta saha 90° viisteen pysäytysholkkiin
(osoitin P näyttää 0°)
- lukitusviisteen lukitusvipu N
- tarkista terän ja pöydän välinen 90° kulma
kulmamitan avulla a
h
- säädä tarvittaessa terän 90° kohdistusta
seuraavasti b
h
1. löysää lohkopultti AJ kaksipäisellä
kuusiokoloavaimella AC
2. vapauta viisteen lukitusvipu N
3. aseta sahanterä 90°:n kulmaan sahanterän ja
pöytälevyn välille
4. lukitusviisteen lukitusvipu N
5. säädä lohkopulttia AJ, kunnes
viistepysäyttimen lohko AK koskettaa korkeuden
f
g
84
säätöpyörää Q c
h
6. kiristä lohkopultti AJ
7. nollaa viisteen osoitin P 0°:een
kuusiokoloavaimella AC
• Terän 45° kohdistuksen tarkistus/säätö
! vedä pistoke pistorasiasta
- nosta sahanterä korkeimpaan asentoon
pyörittämällä korkeuden säätöpyörää Q
MYÖTÄPÄIVÄÄN
- vapauta viisteen lukitusvipu N
- heilauta saha 45° viisteen pysäytysholkkiin
(osoitin P näyttää 45°)
- lukitusviisteen lukitusvipu N
- tarkista 45° kulma terän ja pöydän välillä
jiirimitan avulla
j
- säädä tarvittaessa 45° lohkopultti AJ samalla
tavalla kuin 90° kulmaa varten
- kiristä lohkopultti AJ
• Terän ja jiirimittarin aukkojen yhdensuuntaisuuden
tarkistaminen/säätäminen
! vedä pistoke pistorasiasta
- nosta sahanterä korkeimpaan asentoon
pyörittämällä korkeuden säätöpyörää Q
MYÖTÄPÄIVÄÄN
- merkitse piste sahanterän runkoon
- asetetaan yhdistelmäneliö jiirimittarin aukon
reunaan ja viivoitin koskettamaan merkittyä
kohtaa
- pyöritä sahanterää ja tarkista pöydän takaosaan
merkitty kohta a
k
- jos molemmat mittaukset eivät ole samat, säädä
seuraavasti:
1. löysää siipimutteri AR
2. käännä säätöpulttia AS MYÖTÄPÄIVÄÄN
tai VASTAPÄIVÄÄN, kunnes terä on
yhdensuuntainen jiirimittarin uran kanssa
3. kiristä siipimutteri AR
• Halkaisuvasteen tarkistaminen/säätäminen
! vedä pistoke pistorasiasta
! varmista, että edellä mainitut tarkastukset/säädöt
on tehty ennen tämän säädön suorittamista
! halkaisuvasteen on oltava yhdensuuntainen
sahanterän kanssa takapotkun estämiseksi
halkaisuvasteen tarkistaminen/säätäminen asennossa 1
- poista suojus- ja halkaisuveitsikokoonpano D
- nosta sahanterä korkeimpaan asentoon
kiertämällä korkeudensäätöpyörää Q
MYÖTÄPÄIVÄÄN
- lukitse halkaisuvaste G asentoon 1
- liu'uta vastetta niin, että se koskettaa terää ja
lukitse se
- terän tulisi koskettaa vastetta edestä taaksepäin
- jos ei, löysää vasteen tolppaa (takana)
kaksipäisellä kuusiokoloavaimella AC ja liu'uta
sitä vasemmalle tai oikealle
- kiristä aidan pylväs tiukasti asentoon 1
