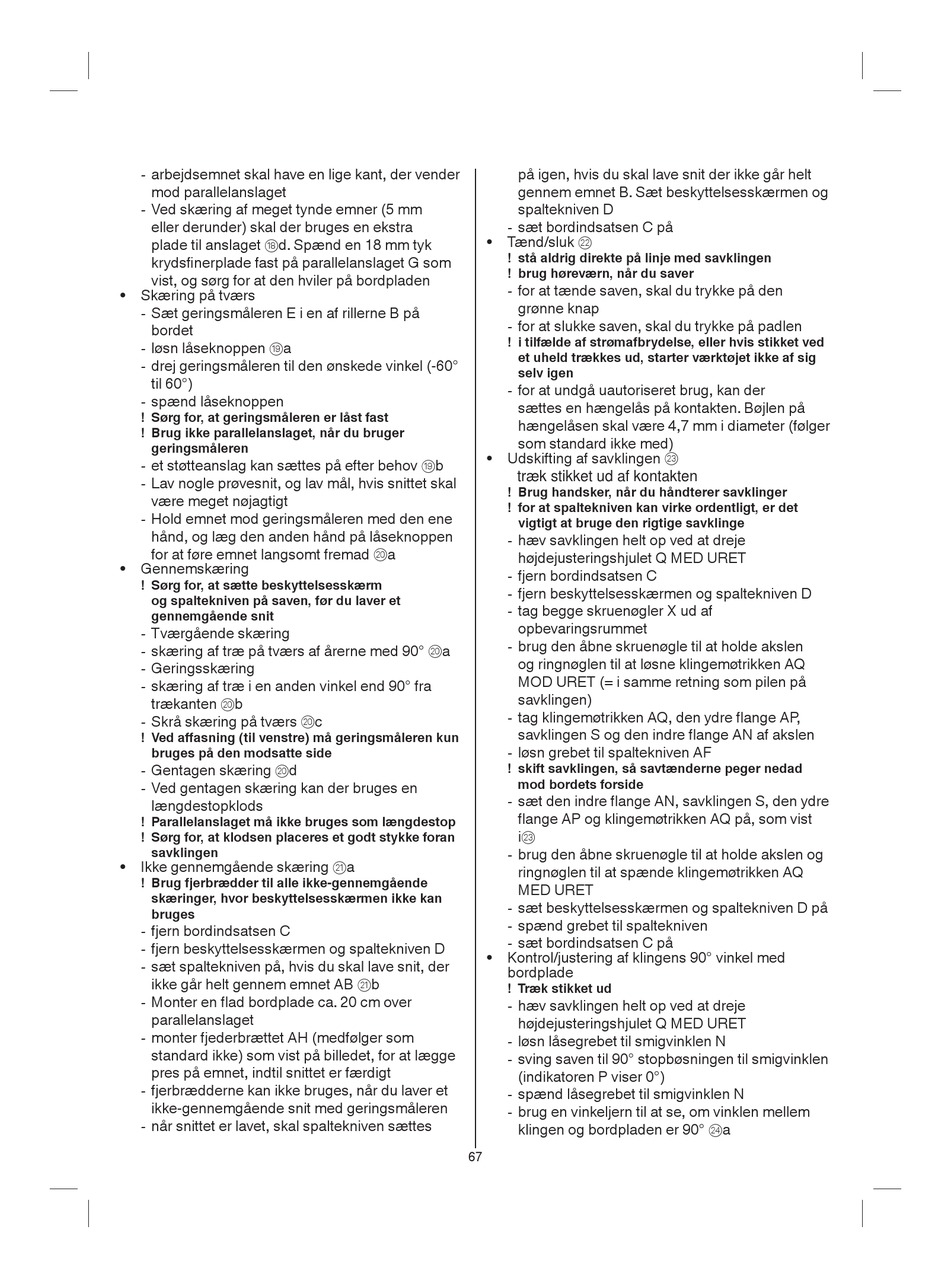

- arbejdsemnet skal have en lige kant, der vender
mod parallelanslaget
- Ved skæring af meget tynde emner (5 mm
eller derunder) skal der bruges en ekstra
plade til anslaget d. Spænd en 18 mm tyk
o
kryds nerplade fast på parallelanslaget G som
vist, og sørg for at den hviler på bordpladen
• Skæring på tværs
- Sæt geringsmåleren E i en af rillerne B på
bordet
- løsn låseknoppen a
p
- drej geringsmåleren til den ønskede vinkel (-60°
til 60°)
- spænd låseknoppen
! S rg for, at geringsmåleren er låst fast
! Brug ikke parallelanslaget, når du bruger
geringsmåleren
- et støtteanslag kan sættes på efter behov
- Lav nogle prøvesnit, og lav mål, hvis snittet skal
være meget nøjagtigt
- Hold emnet mod geringsmåleren med den ene
hånd, og læg den anden hånd på låseknoppen
for at føre emnet langsomt fremad
• Gennemskæring
! S rg for, at sætte beskyttelsesskærm
og spaltekniven på saven, f r du laver et
gennemgående snit
- Tværgående skæring
- skæring af træ på tværs af årerne med 90°
- Geringsskæring
- skæring af træ i en anden vinkel end 90° fra
trækanten b
a
- Skrå skæring på tværs
! Ved a asning (til venstre) må geringsmåleren kun
bruges på den modsatte side
- Gentagen skæring d
a
- Ved gentagen skæring kan der bruges en
længdestopklods
! Parallelanslaget må ikke bruges som længdestop
! S rg for, at klodsen placeres et godt stykke foran
savklingen
• Ikke gennemgående skæring
! Brug fjerbrædder til alle ikke-gennemgående
skæringer, hvor beskyttelsesskærmen ikke kan
bruges
- fjern bordindsatsen C
- fjern beskyttelsesskærmen og spaltekniven D
- sæt spaltekniven på, hvis du skal lave snit, der
ikke går helt gennem emnet AB
- Monter en ad bordplade ca. 20 cm over
parallelanslaget
- monter fjederbrættet AH (medfølger som
standard ikke) som vist på billedet, for at lægge
pres på emnet, indtil snittet er færdigt
- fjerbrædderne kan ikke bruges, når du laver et
ikke-gennemgående snit med geringsmåleren
- når snittet er lavet, skal spaltekniven sættes
b
p
a
a
a
a
c
a
a
s
b
s
67
på igen, hvis du skal lave snit der ikke går helt
gennem emnet B. Sæt beskyttelsesskærmen og
spaltekniven D
- sæt bordindsatsen C på
• Tænd/sluk
d
! stå aldrig direkte på linje med savklingen
! brug h reværn, når du saver
- for at tænde saven, skal du trykke på den
grønne knap
- for at slukke saven, skal du trykke på padlen
! i tilfælde af str mafbrydelse, eller hvis stikket ved
et uheld trækkes ud, starter værkt jet ikke af sig
selv igen
- for at undgå uautoriseret brug, kan der
sættes en hængelås på kontakten. Bøjlen på
hængelåsen skal være 4,7 mm i diameter (følger
som standard ikke med)
• Udskifting af savklingen
f
træk stikket ud af kontakten
! Brug handsker, når du håndterer savklinger
! for at spaltekniven kan virke ordentligt, er det
vigtigt at bruge den rigtige savklinge
- hæv savklingen helt op ved at dreje
højdejusteringshjulet Q MED URET
- fjern bordindsatsen C
- fjern beskyttelsesskærmen og spaltekniven D
- tag begge skruenøgler X ud af
opbevaringsrummet
- brug den åbne skruenøgle til at holde akslen
og ringnøglen til at løsne klingemøtrikken AQ
MOD URET (= i samme retning som pilen på
savklingen)
- tag klingemøtrikken AQ, den ydre ange AP,
savklingen S og den indre ange AN af akslen
- løsn grebet til spaltekniven A
! skift savklingen, så savtænderne peger nedad
mod bordets forside
- sæt den indre ange AN, savklingen S, den ydre
ange AP og klingemøtrikken AQ på, som vist
i
f
- brug den åbne skruenøgle til at holde akslen og
ringnøglen til at spænde klingemøtrikken AQ
MED URET
- sæt beskyttelsesskærmen og spaltekniven D på
- spænd grebet til spaltekniven
- sæt bordindsatsen C på
• Kontrol/justering af klingens 90° vinkel med
bordplade
! Træk stikket ud
- hæv savklingen helt op ved at dreje
højdejusteringshjulet Q MED URET
- løsn låsegrebet til smigvinklen N
- sving saven til 90° stopbøsningen til smigvinklen
(indikatoren P viser 0°)
- spænd låsegrebet til smigvinklen N
- brug en vinkeljern til at se, om vinklen mellem
klingen og bordpladen er 90° a
