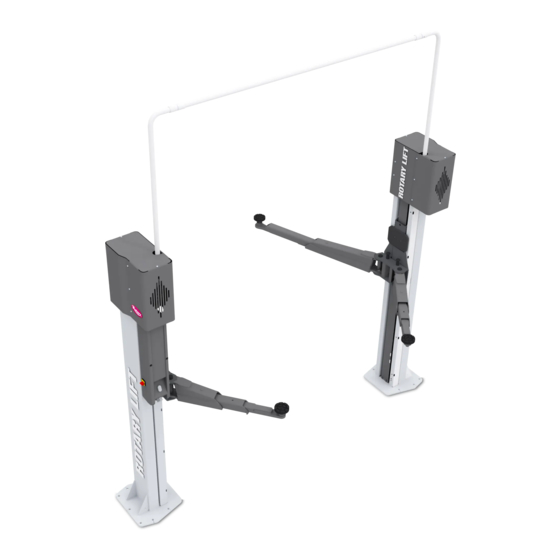

Rotary SPM42-XL Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Rotary Anleitungen
  4. Hebebühnen
  5. SPM42-XL
  6. Bedienungsanleitung

Rotary SPM42-XL Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 8

Quicklinks

Diese Anleitung herunterladen
SPM42-XL
SPM42-XEL
SPMA42-X
SPMA42-XE
© Gennaio 2007 by ROTARY Lift. Tutti i diritti riservati.
2 SÄULEN HEBEBÜHNE
ROT.SP42X.198877
ROT.SP42X.198761
2 POST LIFT
ROT.SP42X.198464
ROT.SP42X.199096
SOLLEVATORE A 2 COLONNE
ELEVATEUR 2 COLONNES
ELEVADOR DE 2 COLUMNAS
0473-M009-0
CODICE
O
P
E
R
A
T
I
O
N
&
M
A
I
N
T
E
N
A
N
C
E
M
A
N
U
A
L
Rev. n° 0 (05-2023)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rotary SPM42-XL

Inhaltszusammenfassung für Rotary SPM42-XL

  • Seite 2 SPM42 - SPMA42 !"#!$%&'(')*$+,($-". )"2$%$/!'( '- ,'(-'%.!/3 !"#!$%$&!'() +! ,'(-'%.!/0 1"2$%$/!'( +) ,'(-'%.!/1 )"2$%$"!4( +) ,'(-'%.!+$+ 4,&'>?!'7$8 6%@9 9:#&".*$ ;'$<== !" !" /0122 4$(-",&".*"5 6*$%7"8 5) 6 7'! 6 7'89 6 7'9'/%'9 ! # $%& # $%'( # $%(%)*%( !"#$! % '%( ! '%) ! ! *## +%+, % - !*%(./!('%,0 1*)) 1*) 2!/1'"( +!,-.*!/ '0+!*).1&02 (%-! *!(3%0(&4&-&)5/ )6.) )6! 3*%+',) +&,6&.*&.7% (%))% -.
  • Seite 3 SPM42 - SPMA42 !"#!$%&'(')*$+,($-". )"2$%$/!'( '- ,'(-'%.!/3 !"#!$%$&!'() +! ,'(-'%.!/0 1"2$%$/!'( +) ,'(-'%.!/1 )"2$%$"!4( +) ,'(-'%.!+$+ 4,&'>?!'7$8 6%@9 9:#&".*$ ;'$<== !" !" /0122 4$(-",&".*"5 6*$%7"8 5) 6 7'! 6 7'89 6 7'9'/%'9 ! # $%& # $%'( # $%(%)*%( !"#$! % '%( ! '%) ! ! *## +%+, % - !*%(./!('%,0 1*)) 1*) 2!/1'"( +!,-.*!/ '0+!*).1&02 (%-! *!(3%0(&4&-&)5/ )6.) )6! 3*%+',) +&,6&.*&.7% (%))% -.
  • Seite 4 SPM42 - SPMA42 !"#!$%&'(')*$+,($-". )"2$%$/!'( '- ,'(-'%.!/3 !"#!$%$&!'() +! ,'(-'%.!/0 1"2$%$/!'( +) ,'(-'%.!/1 )"2$%$"!4( +) ,'(-'%.!+$+ 4,&'>?!'7$8 6%@9 9:#&".*$ ;'$<== !" !" /0122 4$(-",&".*"5 6*$%7"8 5) 6 7'! 6 7'89 6 7'9'/%'9 ! # $%& # $%'( # $%(%)*%( !"#$! % '%( ! '%) ! ! *## +%+, % - !*%(./!('%,0 1*)) 1*) 2!/1'"( +!,-.*!/ '0+!*).1&02 (%-! *!(3%0(&4&-&)5/ )6.) )6! 3*%+',) +&,6&.*&.7% (%))% -.
  • Seite 5 SPM42 - SPMA42 !"#!$%&'(')*$+,($-". )"2$%$/!'( '- ,'(-'%.!/3 !"#!$%$&!'() +! ,'(-'%.!/0 1"2$%$/!'( +) ,'(-'%.!/1 )"2$%$"!4( +) ,'(-'%.!+$+ 4,&'>?!'7$8 6%@9 9:#&".*$ ;'$<== !" !" /0122 4$(-",&".*"5 6*$%7"8 5) 6 7'! 6 7'89 6 7'9'/%'9 ! # $%& # $%'( # $%(%)*%( !"#$! % '%( ! '%) ! ! *## +%+, % - !*%(./!('%,0 1*)) 1*) 2!/1'"( +!,-.*!/ '0+!*).1&02 (%-! *!(3%0(&4&-&)5/ )6.) )6! 3*%+',) +&,6&.*&.7% (%))% -.

  • Seite 6: Composizione Del Manuale

    SPM42 - SPMA42 INHALTSVERZEICHNIS DEUTSCH ENGLISH ITALIANO FRANÇAIS ESPAÑOL ATTACHED TEq-Link Workshop - Download DE TEq-Link Workshop - Download EN TEq-Link Workshop - Download IT TEq-Link Workshop - Download FR TEq-Link Workshop - Download ES COMPOSIZIONE DEL COMPOSITION OF ZUSAMMENSETZUNG COMPOSITION DE LA COMPOSICIÓN DEL MANUALE...

  • Seite 7: Inhaltsverzeichnis

    INHALTSVERZEICHNIS KAP. 1 IN DER BEDIENUGSANLEITUNG VERWENDETE ZEICHEN ................DE_2 KAP. 2 PRÄSENTATION ..............................DE_3 BESCHREIBUNG DER HEBEBÜHNE .............................. DE_3 BESTIMMUNGSGEMÄSSE VERWENDUNG ..........................DE_3 KAP. 3 TECHNISCHE DATEN ............................. DE_4 TECHNISCHE HAUPTEIGENSCHAFTEN ............................DE_4 GENERAL TECHNICAL DETAILS ..............................DE_5 KENNZEICHNUNGSDATEN DER MASCHINE ..........................DE_7 HAUPTBEDIENELEMENTE DER HEBEBÜHNE ..........................

  • Seite 8: Kap. 1 In Der Bedienugsanleitung Verwendete Zeichen

    - Die Hebebühne darf ausschließlich von entsprechend geschultem Personal genutzt werden, das dieses Handbuch gelesen und verstanden hat. - Alle Schäden, die auf Nichtbeachtung der Anweisungen dieser Anleitung oder auf einen unsachgemässen Betrieb der Hebebühne zurückzuführen sind, sind nicht dem Hersteller anzulasten und befreien die Firma ROTARY von jeglicher Haftungspflicht. KAP. 1...

  • Seite 9: Kap. 2 Präsentation

    SPM42 - SPMA42 INHALTSVERZEICHNIS KAP. 2 PRÄSENTATION 2.1 BESCHREIBUNG DER HEBEBÜHNE • Name des Produkts: HEBEBÜHNE FÜR PKWs • Beschreibung des Produkts: Elektromechanische Zweisäulenhebebühne mit Teleskoparmen. Hebebühne zum Heben des Fahrgestells 2.2 BESTIMMUNGSGEMÄSSE VERWENDUNG Das Produkt ist zum Heben von PKWs gemäß der geltenden Richtlinie, der Maschinenrichtlinie 2006/42/EG, bestimmt; die Tragfähigkeit entspricht den Angaben auf dem Typenschild.

  • Seite 10: Kap. 3 Technische Daten

    SPM42 - SPMA42 INHALTSVERZEICHNIS KAP. 3 TECHNISCHE DATEN 3.1 TECHNISCHE HAUPTEIGENSCHAFTEN Verfahrbewegung der Schlitten auf Gleitschuhen aus hochfestem Technopolymer und mit niedrigem Reibungskoeffizienten. Die Hebe- und Senkbewegungen werden über tragende, aus Bronze gefertigte Schnecken umgesetzt, die mit Stellschrauben mit schmaler Gewindesteigung gekoppelt sind, um die Unumkehrbarkeit der Bewegungen zu gewährleisten. Elektronische Sicherheitsvorrichtung zum Verhindern weiterer Hubbewegungen bei vollständigem Verschleiß...

  • Seite 11: General Technical Details

    SPM42 - SPMA42 INHALTSVERZEICHNIS 3.2 GENERAL TECHNICAL DETAILS SPMA42-X - SPMA42-XE Säulenanzahl Vorderer Montagearm 525 mm F Mindesthöhe Stempel 117 mm Min. Hubkraft 4200 kg Max. Anstiegshöhe 2042 mm Vorderer Montagearm 981 mm Mindesthöhe der Decke 4100 mm Anstieg 1872 mm Max.
  • Seite 12 SPM42 - SPMA42 INHALTSVERZEICHNIS SPM42-XL - SPM42-XEL Säulenanzahl Vorderer Montagearm 705 mm F Mindesthöhe Stempel 115 mm Min. Hubkraft 4200 kg Max. Anstiegshöhe 2042 mm Vorderer Montagearm 1330 mm Mindesthöhe der Decke 4100 mm Anstieg 1872 mm Max. A Gesamthöhe...

  • Seite 13: Geräuschentwicklung

    SPM42 - SPMA42 INHALTSVERZEICHNIS PHONOMETRISCHE DATEN GERÄUSCHENTWICKLUNG 600mm Abstand (m) Lp dB(A) Lpk dB(C) U dB ≤ 70dB(A) ≤ 130dB(C) ≤ 70dB(A) ≤ 130dB(C) 3.3 KENNZEICHNUNGSDATEN DER MASCHINE Am Schlitten der Steuersäule befindet sich das Typenschild der Hebebühne, auf dem die folgenden Daten angegeben sind: A Hersteller B Tragfähigkeit hebebühne C Seriennummer...

  • Seite 14: Hauptbedienelemente Der Hebebühne

    Die Hauptbedienelemente befinden sich im Steuerkasten, der je nach Modell unterschiedlich ausfällt. Siehe Vergleichsdiagramm. ARTIKELNUMMER ARTIKELNUMMER ARTIKELNUMMER MODELL ARTIKELNUMMER STEUERKASTEN ABZWEIGKASTEN ELEKTRISCHE ANLAGE 047303060 047303021 047305510 SPM42-XL ROT.SP42X.198877 SPM42-XEL ROT.SP42X.198761 047303070 047303080 (Steuerkasten) 047305530 SPMA42-X ROT.SP42X.198464 047303060 047303021 047305510 SPMA42-XE ROT.SP42X.199096...

  • Seite 15: Elektroanlage

    SPM42 - SPMA42 INHALTSVERZEICHNIS 3.5. ELEKTROANLAGE Netzanschluss nur durch Elektrofachkräfte ARTIKELNUMMER ELEKTRISCHE ANLAGE: 047305510 Elektrische Versorgung Motorversorgung 0473-M009-0 DE_9...
  • Seite 16 SPM42 - SPMA42 INHALTSVERZEICHNIS ARTIKELNUMMER ELEKTRISCHE ANLAGE: 047305510 Steuersignale Signale DE_10 0473-M009-0...
  • Seite 17 SPM42 - SPMA42 INHALTSVERZEICHNIS ARTIKELNUMMER ELEKTRISCHE ANLAGE: 047305510 Signale der elektronischen Platine 0473-M009-0 DE_11...
  • Seite 18 SPM42 - SPMA42 INHALTSVERZEICHNIS ARTIKELNUMMER ELEKTRISCHE ANLAGE: 047305510 Legende LISTA CROSS REFERENCE \ CROSS REFERENCE LIST Componente Componente Reference Dati Tecnici Technical Data Reference Dati Tecnici Technical Data FCP1 PULSANTE DISCESA INTERRUTTORE DI PROSSIMITA' LIFT DOWN BUTTON PROXIMITY SENSOR FCP2 PULSANTE DISCESA INTERRUTTORE DI PROSSIMITA' LIFT UP BUTTON...
  • Seite 19 SPM42 - SPMA42 INHALTSVERZEICHNIS ARTIKELNUMMER ELEKTRISCHE ANLAGE: 047305530 Elektrische Versorgung Motorversorgung 0473-M009-0 DE_13...
  • Seite 20 SPM42 - SPMA42 INHALTSVERZEICHNIS ARTIKELNUMMER ELEKTRISCHE ANLAGE: 047305530 Signale der elektronischen Platine Steuersignale DE_14 0473-M009-0...
  • Seite 21 SPM42 - SPMA42 INHALTSVERZEICHNIS ARTIKELNUMMER ELEKTRISCHE ANLAGE: 047305530 Signale Signale 0473-M009-0 DE_15...
  • Seite 22 SPM42 - SPMA42 INHALTSVERZEICHNIS ARTIKELNUMMER ELEKTRISCHE ANLAGE: 047305530 Legende DE_16 0473-M009-0...

  • Seite 23: Kap. 4 Allgemeine Sicherheitsvorschriften

    Herstelleranweisungen zu erwerben. Sollten hinsichtlich Installation, Gebrauch und Wartung der Hebebühne Zweifel auftreten, in der Bedienungsanleitung nachlesen oder sich ggf. an die autorisierten Servicestellen oder an den technischen Kundendienst der Firma ROTARY wenden. 4.4 BETRIEBSTÜCHTIGKEIT Dieses Produkt ist gemäss der Europäischen Richtlinie 2006/42/CE gebaut worden. Kraft des Artikels 4.1.2.3 (Anlage 1) der o.g.

  • Seite 24: Kap. 5 Anforderungen Für Die Installation

    Alle Installationsarbeiten, die den Anschluss an externe Versorgungen vorsehen (insbesondere elektrische), müssen von fachlich qualifiziertem Personal durchgeführt werden. Die Installation muss vom autorisierten Personal unter Beachtung der besonderen, eventuell in diesem Handbuch gegebenen Anweisungen durchgeführt werden. Bei Zweifeln die Vertragskundendienste oder den technischen Kundendienst von ROTARY kontaktieren. NEIN...

  • Seite 25: Anforderungen An Den Boden

    SPM42 - SPMA42 INHALTSVERZEICHNIS 5.2 ANFORDERUNGEN AN DEN BODEN Die Hebebühne muss auf einem ebenen, horizontalen Boden installiert werden, der die in der Tabelle (Abb. B) angegebenen, AUF DEN TRAGENDEN BODEN ÜBERTRAGENEN LASTEN tragen kann. Die Mindestanforderungen müssen sein: a) Betongüte: mindestens C25/30 b) Mindeststärke des Bodenbelags: 160 mm (ohne Bodenbeläge und zugehörige Estriche) (*) Es wird empfohlen, die Eignung für die Installation durch einen qualifizierten Techniker prüfen zu lassen (*) Die Mindeststärke hängt von der Art des verwendeten Dübels ab...

  • Seite 26: Kap. 6 Transport Und Vorinstallation

    SPM42 - SPMA42 INHALTSVERZEICHNIS KAP. 6 TRANSPORT UND VORINSTALLATION - Die Hebebühne wird gemäss Abbildung geliefert (Abb A). - Die Verpackung (1) enthält Zubehörteile und Kleinteile zur Komplettierung des Zusammenbaus. - Beim Anheben gemäss Abbildung vorgehen (Abb B). - Vorsichtig die verschiedenen Elemente zum Ort, wo die Verpackung entfernt wird, transportieren. - Für die Transportmanöver der Einrichtung zum ausgesuchten Aufstellungsort (oder bei weiteren Transportmanövern) folgende Punkte beachten: •...

  • Seite 27: Kap. 7 Aufstellung

    SPM42 - SPMA42 INHALTSVERZEICHNIS KAP. 7 AUFSTELLUNG 7.1 DÜBEL Die Hebebühne muss mit mechanischen Spreizdübeln des Typs HILTI HSL4-G M12 oder ähnlichen oder mit chemischen Dübeln des Typs HILTI HVU + HAS(-E) (5.8) M16 oder ähnlichen (mit Gewindestange M16 in Stahlklasse 5.8 oder höher) am Boden befestigt werden. Im Verhältnis zur Tiefe des Betons zum Bodenniveau MÜSSEN DIE DÜBEL EINE LÄNGE HABEN, DIE AUSREICHT, UM DEN TRAGENDEN BODEN ZU ERREICHEN.

  • Seite 28: Installationsanweisungen

    SPM42 - SPMA42 INHALTSVERZEICHNIS 7.3 INSTALLATIONSANWEISUNGEN Die Säulengrundplatten dienen als Schablonen für die Bohrungen Hinweis: Die technischen Spezifikationen des Dübelherstellers für die Montage- und Anbringungsmethoden der Dübel beachten. Installationsvorgang: - eine Säule vertikal positionieren; - Eventuell unter der Basisplatte vorhandene Luftspalte ausdistanzieren (Abb. B) - die Bohrungen anzeichnen und entsprechen dem vom Dübelhersteller angegebenen Verfahren die Bohrungen setzen;...

  • Seite 29: Kontrolle Der Spannung

    Andernfalls muss die elektrische Anlage ausgewechselt werden und ein Spannungswechsel am Motor erfolgen. 7.5 NETZANSCHLUSS Dreiphasen-Version: 400V 50Hz 380V 60Hz SPM42-XL - SPMA42-X SPM42-XEL - SPMA42-XE Kabelquerschnitt >= 4mmq 3 Pole + Erde P=13kW I=22A sezione cavo >= 4mmq 3 Pole + neutral + Erde P=13kW I=22A Dreiphasen-Version: 230V 50Hz 220V 60Hz Kabelquerschnitto >= 6mmq 3 Pole + Erde P=13kW I=38A...

  • Seite 30: Komplettierung Und Kontrolle

    SPM42 - SPMA42 INHALTSVERZEICHNIS 7.7 KOMPLETTIERUNG UND KONTROLLE - Herunterfahren und von Hand den unteren Endschalter betätigen. Die Abwärtsbewegung muss sich unterbrechen. - Hochfahren, bis die Hubwagen ihren kompletten Hublauf ausgeführt haben und sicherstellen, dass der Stopp durch den Einsatz des oberen Endschalters erfolgt. - Die Säulentöpfe bis zum angegebenen Ölstand mit Öl ESSO GEAR OIL GX 85W - 140 füllen (siehe Kap.

  • Seite 31: Montage Der Montagearme

    SPM42 - SPMA42 INHALTSVERZEICHNIS 7.8 MONTAGE DER MONTAGEARME - Die Hubwagen auf eine Höhe von 70-80 cm fahren. - Die langen und kurzen Arme montieren: das Zahnrad (1) entfernen, indem Sie die entsprechenden Schrauben herausdrehen; den Stift (2) entfernen; den Arm in die Schlittenflügel einsetzen und den Stift (2) und das Zahnrad (1) wieder anbringen, indem Sie es mit den Schrauben sichern.

  • Seite 32: Kap. 8 Die Bedienung Der Hebebühne

    SPM42 - SPMA42 INHALTSVERZEICHNIS KAP. 8 DIE BEDIENUNG DER HEBEBÜHNE 8.1 VORSICHTSMASSNAHMEN Es ist absolut verboten, sich während der Hebe- und Senkvorgänge unter dem Fahrzeug aufzuhalten! - Sicherstellen, dass während der Arbeitsvorgänge keine Gefährdungen hervorgerufen werden. Sobald irgendwelche Betriebsstörungen auftreten, die Hebebühne sofort anhalten und den Kundendienst des autorisierten Händlers zu Rate ziehen. - Sicherstellen, dass der Arbeitsbereich um die Hebebühne frei von potentiell gefährlichen Gegenständen ist und dass der Fussboden nicht mit Ölresten (oder anderen schmierigen Substanzen) beschmutzt ist, die eine potentielle Gefährdung für den Bediener darstellen könnten.

  • Seite 33: Die Steuerungen Und Ihre Funktionen

    SPM42 - SPMA42 INHALTSVERZEICHNIS 8.3 DIE STEUERUNGEN UND IHRE FUNKTIONEN Steuerkästen Art.-Nr. 047303060 - 047303070 / 047303080 Identifizierung der Bedien-/Steuerelemente: SCHALTER (3), TASTE (4), TASTE (5); SUMMER (2), NOT-AUS-TASTE (6) Funktion: • Stromkreis deaktiviert Gedrückt: Abwärtsbewegung • Mit Vorhängeschloss verriegelte Position •...

  • Seite 34: Not-Aus-Prozedur Absenken Bei Stromausfall

    3. Fahrzeuge mit potentiell gefährlichen, explosiven, korrosiven oder brennbaren Materialien usw. anzuheben. 4. Das Anheben von nicht auf den Aufnahmepunkten positionierten Fahrzeugen. 5. Das Anheben von Fahrzeugen mit Zubehören, die von der ROTARY nicht vorgesehen sind. 6. Die Bedienung der Hebebühne seitens nicht entsprechend geschultem und autorisiertem Personal.

  • Seite 35: Funktionsweise Der Vorrichtung Der Synchronisationskontrolle

    SPM42 - SPMA42 INHALTSVERZEICHNIS 8.5 FUNKTIONSWEISE DER VORRICHTUNG DER SYNCHRONISATIONSKONTROLLE. Achtung! Für die Überprüfungen und Notfall-Verfahren ist der Eingriff eines Fachtechnikers erforderlich, da bei anliegender Spannung gearbeitet werden muss. In der Schalttafel befindet sich die elektronische Platine (1) mit einer LED (2), die aufleuchtet, wenn sich der Schalter unter folgenden Bedingungen befindet: Schalter Steuerkasten Art.-Nr.
  • Seite 36 SPM42 - SPMA42 INHALTSVERZEICHNIS Achtung: Während des Anstiegs im manuellen Betrieb ist das Synchronisationssystem der Schlitten nicht aktiv. Die Manöver müssen korrekt und mit höchster Vorsicht durchgeführt werden, um zu vermeiden, dass das Fahrzeug die Ausrichtung verliert, was gefährlich werden kann. - Beide Schlitten nach unten fahren, der Letzte der am Anschlag angelangt, setzt die Sperre zurück (Tonzeichen erloschen bei betätigter Senksteuerung).

  • Seite 37: Kap. 9 Sicherheitseinrichtungen

    SPM42 - SPMA42 INHALTSVERZEICHNIS KAP. 9 SICHERHEITSEINRICHTUNGEN Verriegelbarer Hauptschalter Schalter Steuerkasten Art.-Nr. 047303060 - 047303070 - 047303080 • Stromkreis deaktiviert • Mit Vorhängeschloss verriegelte Position • Tasten deaktiviert • TEqLINK aktiviert • Mit Vorhängeschloss verriegelte Position Totmann-System Die Hebebühne ist mit dem “Totmann”-Betriebssystem ausgerüstet. Wird die Schalttaste losgelassen, werden die Hub- und Absenkbewegungen unverzüglich unterbrochen.

  • Seite 38: Kap. 10 Wartung

    SPM42 - SPMA42 INHALTSVERZEICHNIS KAP. 10 WARTUNG Vorsicht: mechanische Elemente in Bei Wartungsarbeiten den Bewegung Entfernung der Hauptschalter auf 0 (Null) stellen. Schutzabdeckungen auf eigene Gefahr des Bedieners. 10.1 WARTUNGSVORGANG Alle 3 Monate eine regelmäßige Kontrolle der Sicherheitseinrichtungen durchführen. Nach 10 Jahren Betrieb der Hebebühne ist eine Generalüberprüfung erforderlich, die von einem qualifizierten, vorzugsweise vom Hersteller autorisierten Techniker durchgeführt wird.
  • Seite 39 SPM42 - SPMA42 INHALTSVERZEICHNIS Programmierter Wartungsplan ZEITLICHE Art der Plan der KRITISCHER POSITION* FÄLLIGKEIT WARTUNG WARTUNG GRAD Beschädigte oder unleserliche Sicherheitsaufkleber An Säule AUFKLEBER MITTEL kontrollieren und ggf. ersetzen An Schalttafel Den Zustand des Fußschutzes, den Verschleiß oder ARME Arme MITTEL die Beschädigung überprüfen und ggf.

  • Seite 40: Schneckenverschleiss Und Ersatz Der Schraubeneinheit

    SPM42 - SPMA42 INHALTSVERZEICHNIS 10.2 SCHNECKENVERSCHLEISS UND ERSATZ DER SCHRAUBENEINHEIT Der Verschleiß der tragenden Schnecke führt zum ihrem Bruch; in diesem Fall wird sich der Schlitten um 20 mm senken. Diese Bedingung wird von der elektronischen Platine erfasst, wenn die Endschalter des Senkhubs aktiviert werden, was durch die akustische Warnvorrichtung im 1 Sekunden-Modus signalisiert wird.

  • Seite 41: Betriebsstörungen

    • Das RESET vornehmen, siehe Kapitel 8.5. 10.3 BETRIEBSSTÖRUNGEN Nachstehend einige der Betriebsstörungen, die während der Bedienung der Hebebühne auftreten könnten. ROTARY übernimmt in keinem Fall die Haftung für eventuelle durch Eingriffe seitens nicht autorisiertem Personal verursachte Schäden an Personen, Tieren oder Sachen.

  • Seite 42: Kap. 11 Entsorgung - Verschrottung

    SPM42 - SPMA42 INHALTSVERZEICHNIS KAP. 11 ENTSORGUNG - VERSCHROTTUNG 11.1 DEMONTAGE Demontagearbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Nur qualifizierte Elektriker dürfen an der elektrischen Anlage arbeiten. 1. Schalten Sie das Gerät vor der Demontage über den Hauptschalter (Stellung OFF) aus. 2.

  • Seite 43: Installationsbericht

    SPM42 - SPMA42 INHALTSVERZEICHNIS INSTALLATIONSBERICHT KONTROLLOPERATION DURCH DEN MONTEUR AUSZUFÜLLEN Hebebühne Modell________________________ Serie-Nr. ____________________________ Kontrolle der Bodenidoneität Kontrolle Anschlussspannung Hauptschalter Steuerung Heben und Senken Einwandfreie Bewegung des Hubwagens - Antriebssteuerung Kontrolle Funktionstüchtigkeit Absenkendschalter Kontrolle des Anzugsmoments der Dübel Kontrolle einwandfreies Gleiten der Teleskoparme Kontrolle einwandfreies Ein- und Ausklinken der Armarretierungen Kontrolle Stand Schmiervorrichtung der Spindel Kontrolle Schmierung der Gleitführungen...

  • Seite 44: Periodischer Kundenbesuch

    SPM42 - SPMA42 INHALTSVERZEICHNIS PERIODISCHER KUNDENBESUCH Kontrolloperation Kontrolle Stand Tragmutterverschleiss Hauptschalter Steuerung Heben und Senken Kontrolle Funktionstüchtigkeit Absenkendschalter Kontrolle des Anzugsmoments der Dübel Kontrolle einwandfreies Gleiten der Teleskoparme Kontrolle einwandfreies Ein- und Ausklinken der Armarretierungen Kontrolle Stand Schmiervorrichtung der Spindel Kontrolle Schmierung der Gleitführungen Kontrolle Vorhandensein und Anbringung der Kleber Integritätskontrolle der Hebeanlaufstopfen...

  • Seite 45: Ausserordentliche Wartungen Und Reparaturen

    SPM42 - SPMA42 INHALTSVERZEICHNIS AUSSERORDENTLICHE WARTUNGEN UND REPARATUREN 0473-M009-0 DE_39...
  • Seite 46 SPM42 - SPMA42 INHALTSVERZEICHNIS ABSICHTLICH LEER GELASSENE SEITE DE_40 0473-M009-0...
  • Seite 47 INDEX CH. 1 SYMBOLS USED IN THE MANUAL ........................EN_2 CH. 2 INTRODUCTION ..............................EN_3 DESCRIPTION OF LIFT ................................... EN_3 INTENDED USE..................................... EN_3 CH. 3 TECHNICAL DETAILS ............................. EN_4 MAIN TECHNICAL SPECIFICATIONS ............................EN_4 GENERAL TECHNICAL DETAILS ..............................EN_5 MACHINE IDENTIFICATION DATA ..............................EN_7 MAIN CONTROLS OF THE LIFT ..............................

  • Seite 85: Unscheduled Maintenance And Repairing

    SPM42 - SPMA42 INDEX UNSCHEDULED MAINTENANCE AND REPAIRING 0473-M009-0 EN_39...
  • Seite 86 SPM42 - SPMA42 INDEX PAGE INTENTIONELLY LEFT BLANK EN_40 0473-M009-0...
