Anwendungsbeispiele
Schließen Sie zur Programmierung von Stopp und Drehmo-
mentgrenze die folgenden Klemmen an:
•
Start/Stopp über Klemme 18
(Parameter 5-10 Klemme 18 Digitaleingang [8]
Start).
•
Schnellstopp über Klemme 27
(Parameter 5-12 Klemme 27 Digitaleingang( [2]
Motorfreilauf (inv.).
•
Klemme 29 Ausgang
(Parameter 5-02 Klemme 29 Funktion [1] Klemme 29
Funktion/Ausgang und Parameter 5-31 Klemme 29
Digitalausgang [27] Mom.grenze u. Stopp).
•
Relaisausgang [0] (Relais 1)
(Parameter 5-40 Relaisfunktion( [32] Mechanische
Bremse).
8
8
12
13
18
Start
-
Extern
24 VDC
+

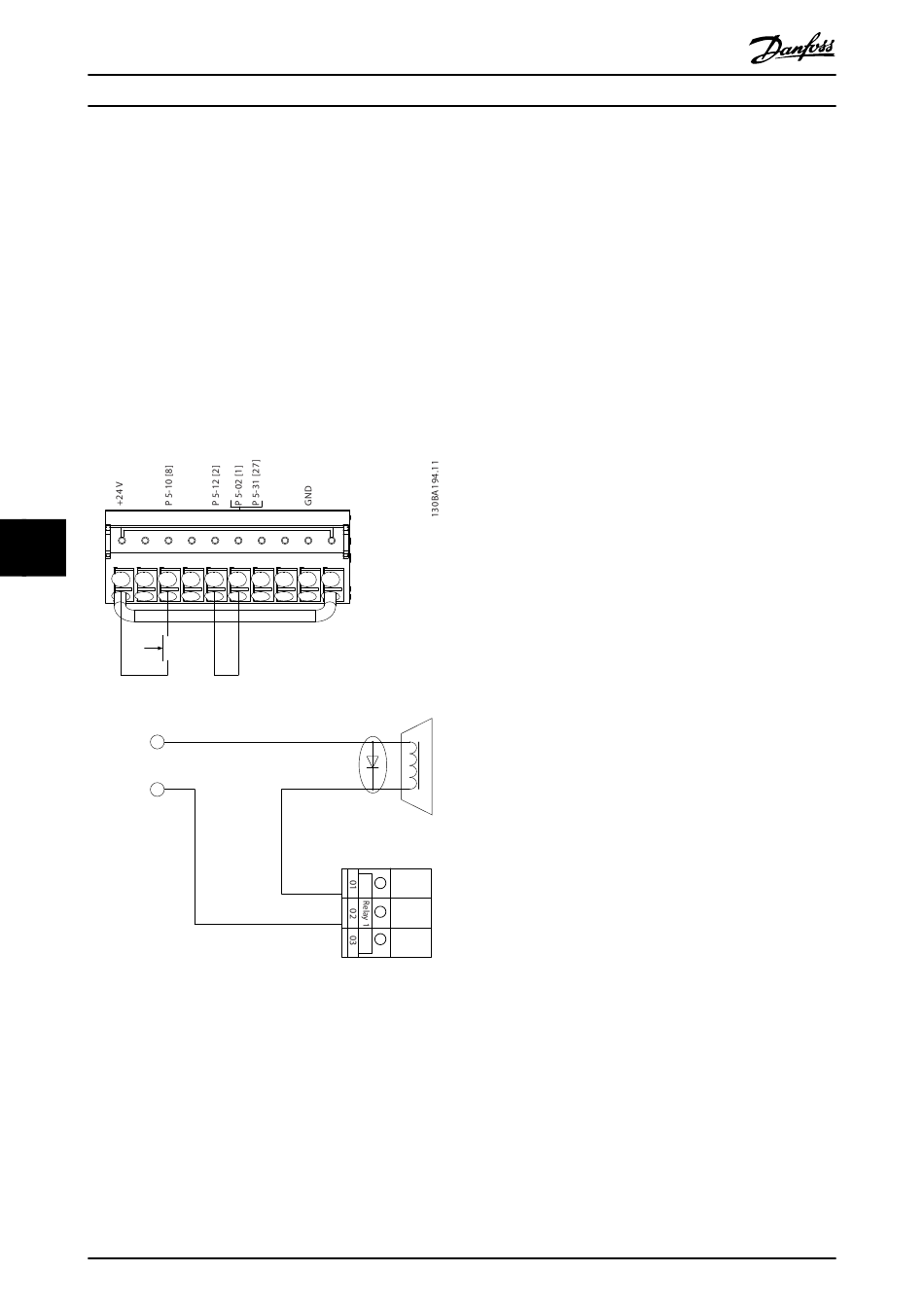

Abbildung 8.8 Anschlusskonfiguration für Drehmoment und
Stoppgrenze
84
VLT
19
27
29
32
33
20
37
I
0.1 Amp
maks
Anschluss mechanische Bremse
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
®
AutomationDrive FC 302
P 5-40 [0] [32]
MG34U503
