Produktübersicht

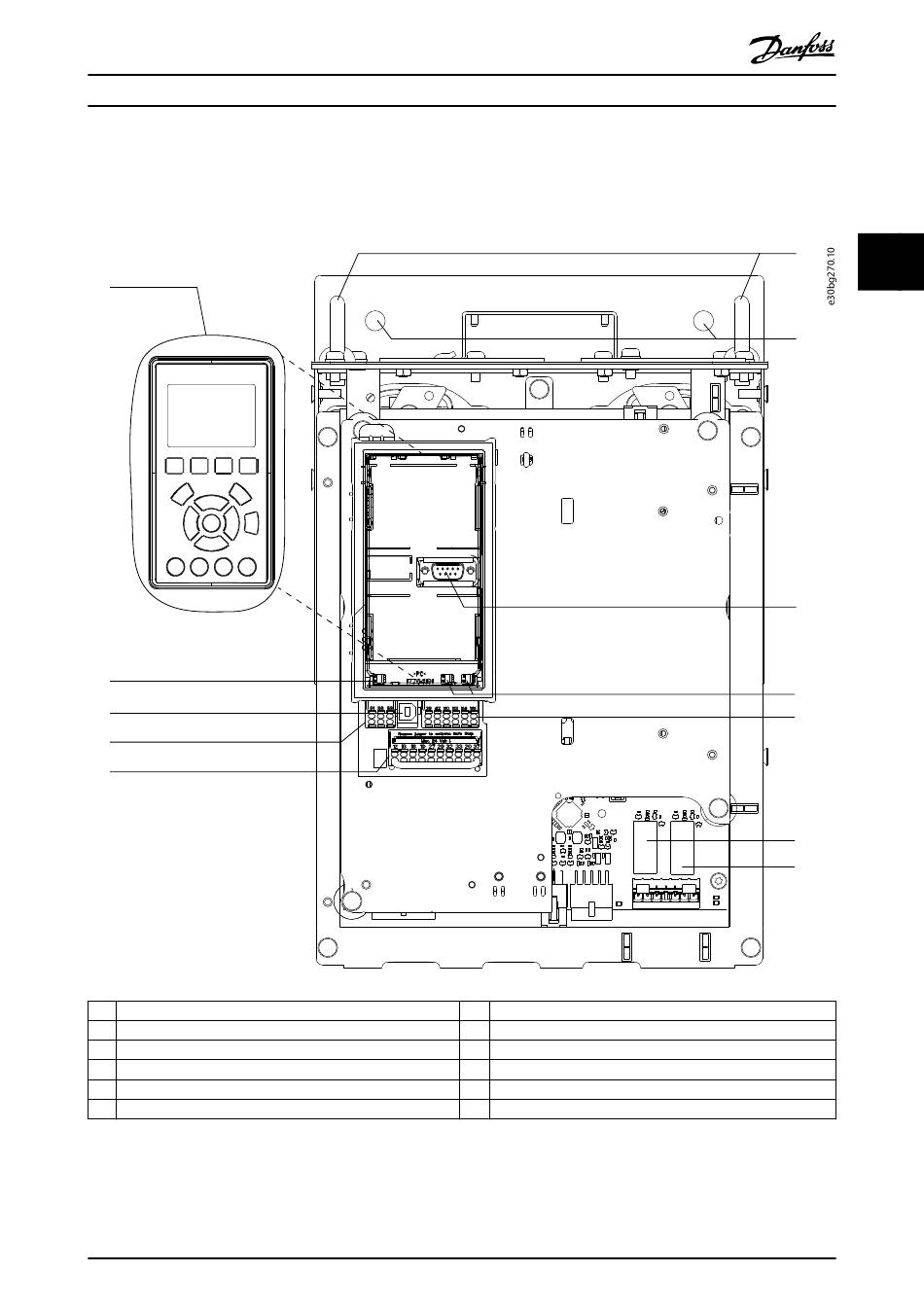

3.5 Ansicht des Steuerfachs in D1h–D8h-Frequenzumrichtern
Im Steuerfach befindet sich das Tastenfeld, das auch als Ort-Steuerung oder Bedieneinheit bezeichnet wird. Außerdem sind
im Steuerfach die Steuerklemmen, Relais und verschiedene Anschlüsse untergebracht.
1
2
3
4
5
1
Bedieneinheit (LCP)
2
RS485-Terminierungsschalter
3
USB-Anschluss
4
RS485-Feldbusstecker
5
Digitale Ein-/Ausgänge und Versorgungsspannung von 24 V
6
Hubösen
Abbildung 3.3 Ansicht des Steuerfachs
MG34U503
Bedienungsanleitung
7
Bohrungen
8
LCP-Anschluss
9
Schalter für analoge Schnittstelle (A53, A54)
10
Stecker für analoge Ein-/Ausgabe
11
Relais 1 (01, 02, 03) auf der Leistungskarte
12
Relais 2 (04, 05, 06) auf der Leistungskarte
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
3
3
6
7
8
9
10
11
12
11
