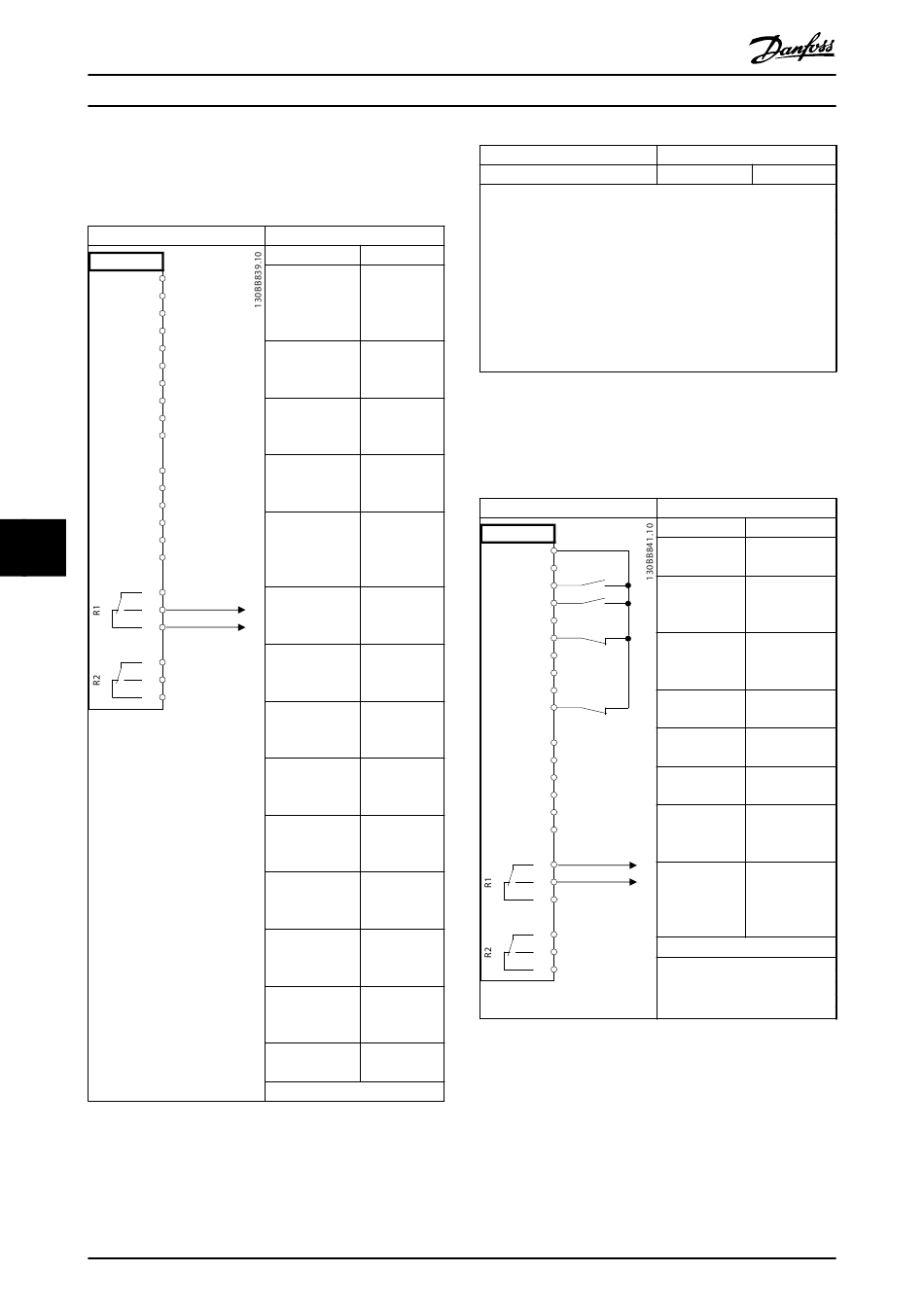

Anwendungsbeispiele
8.10 Anschlusskonfiguration für eine
Relaiskonfiguration mit Smart Logic
Control
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
8
8
A OUT
42
COM
39
01
02
03
04
05
06
82
®
VLT
AutomationDrive FC 302
Parameter
Funktion
Einstellung
Parameter 4-30
[1] Warnung
Drehgeberüber-
wachung
Funktion
Parameter 4-31
100 U/min
Drehgeber max.
Fehlabweichung
Parameter 4-32
5 s
Drehgeber
Timeout-Zeit
Parameter 7-00
[2] MCB 102
Drehgeberrück-
führung
Parameter 17-11
1024*
Inkremental
Auflösung
[Pulse/U]
Parameter 13-00
[1] On
SL Controller
Mode
Parameter 13-01
[19] Warnung
SL-Controller
Start
Parameter 13-02
[44] [Reset]-
SL-Controller
Taste
Stopp
Parameter 13-10
[21]
Vergleicher-
Warnnummer
Operand
Parameter 13-11
[1] ≈ (gleich)*
Vergleicher-
Funktion
Parameter 13-12
90
Comparator
Value
Parameter 13-51
[22]
SL-Controller
Vergleicher 0
Ereignis
Parameter 13-52
[32] Digital-
SL-Controller
ausgang A-
Aktion
AUS
Parameter 5-40
[80] SL-Digital-
Relaisfunktion
ausgang A
*=Werkseinstellung
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
Hinweise/Anmerkungen:
Wenn der Grenzwert der Drehgeberüberwachung überschritten
wird, wird Warnung 90, Istwertüberwachung ausgegeben. Der SLC
überwacht Warnung 90, Istwertüberwachung, und wenn diese
wahr wird, wird Relais 1 ausgelöst.
Externe Geräte benötigen möglicherweise eine Wartung. Wenn
der Istwertfehler innerhalb von 5 s wieder unter diese Grenze
fällt, läuft der Frequenzumrichter weiter, und die Warnung wird
ausgeblendet. Setzen Sie Relais 1 durch Drücken von [Reset] auf
dem LCP zurück.
Tabelle 8.13 Anschlussbeispiel für eine Relaiskonfiguration mit
Smart Logic Control
8.11 Anschlussbeispiel für mechanische
Bremssteuerung
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tabelle 8.14 Anschlussbeispiel für mechanische Bremssteuerung
Parameter
Funktion
Einstellung
Parameter
Funktion
Einstellung
Parameter 5-40
[32] Mech.
Relaisfunktion
Bremse
Parameter 5-10
[8] Start*
Terminal 18
Digital Input
Parameter 5-11
[11] Start +
Klemme 19
Reversierung
Digitaleingang
Parameter 1-71
0.2
Startverzög.
Parameter 1-72
[5] VVC+/ FLUX
Startfunktion
Rechtslauf
Parameter 1-76
Im,n
Startstrom
Parameter 2-20
Anwendungs-
Bremse öffnen
abhängig
bei Motorstrom
Parameter 2-21
Hälfte des
Bremse
Nennschlupfs
schliessen bei
des Motors
Motordrehzahl
*=Werkseinstellung
Hinweise/Anmerkungen:
MG34U503
