Elektrische Installation
5.9 Steuerleitung
Alle Klemmen zu den Steuerleitungen befinden sich im
Frequenzumrichter unter dem LCP. Um auf die Steuer-
klemmen zuzugreifen, öffnen Sie entweder die Tür
(D1h/D2h/D5h/D6h/D7h/D8h) oder nehmen Sie die
Frontplatte (D3h/D4h) ab.
5.9.1 Führung von Steuerleitungen
•
Trennen Sie die Steuerkabel von Hochspannungs-
bauteilen des Frequenzumrichters.
•
Befestigen Sie alle Steuerkabel nach der
Verlegung.
•
Schließen Sie die Abschirmungen
ordnungsgemäß an, um optimale Störsicherheit
zu gewährleisten.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerlei-
tungen abgeschirmt und verstärkt/doppelt isoliert
sein. Wir empfehlen eine 24-V-DC-Versorgungs-
spannung.
Feldbus-Verbindung
Anschlüsse werden zu den entsprechenden Optionen auf
der Steuerkarte hergestellt. Weitere Informationen
entnehmen Sie der entsprechenden Feldbus-Anleitung.
Führen Sie das Kabel in die Einheit ein und bündeln Sie
dieses dabei mit anderen Steuerleitungen.
5.9.2 Steuerklemmentypen
Abbildung 5.35 zeigt die steckbaren Anschlüsse des
Frequenzumrichters. Die Klemmenfunktionen und
Werkseinstellungen sind in Tabelle 5.1 – Tabelle 5.3
zusammengefasst.
MG34U503
Bedienungsanleitung

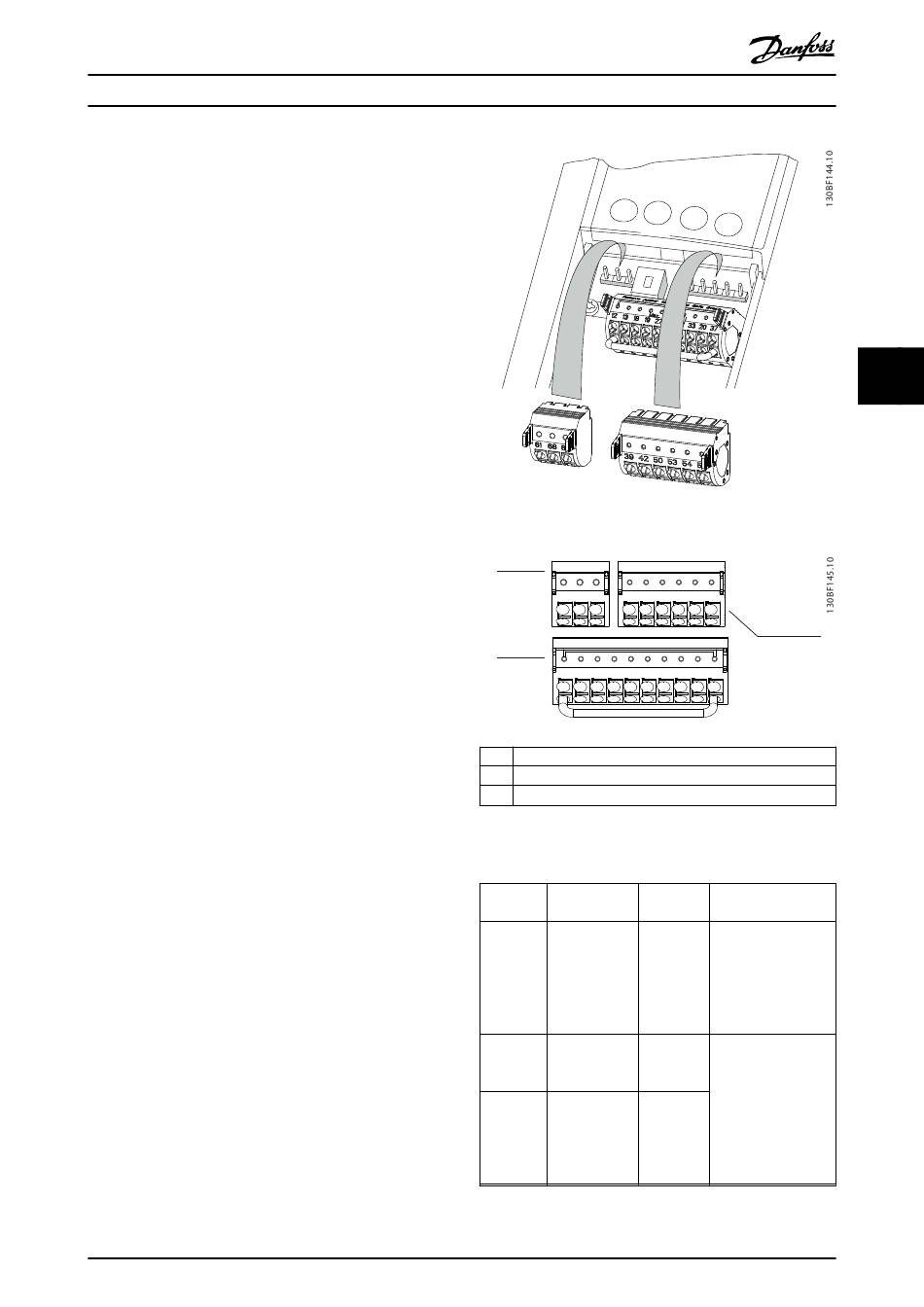

Abbildung 5.35 Anordnung der Steuerklemmen
1
2
1
Klemmen für die serielle Kommunikation
2
Digitaleingangs-/ausgangsklemmen
3
Analogeingangs-/ausgangsklemmen
Abbildung 5.36 Klemmennummern der Steckklemmen
Klemmen
61
68 (+)
69 (-)
Tabelle 5.1 Klemmenbeschreibungen – Serielle Kommunikation
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
61
68
69
39
42 50 53 54 55
12 13 18 19 27 29 32 33 20 37
Parameter
Werksein-
stellung
–
–
Integrierter RC-Filter
für den Kabelschirm.
Dient NUR zum
Anschluss der
Abschirmung bei
EMV-Problemen.
Parameter-
–
RS485-Schnittstelle.
gruppe 8-3* Ser.
Ein Schalter (BUS
FC-Schnittst.
TER.) auf der
Steuerkarte dient zum
Parameter-
–
Zuschalten des
gruppe 8-3* Ser.
Busabschlusswi-
FC-Schnittst.
derstands. Siehe
Abbildung 5.40.
5
3
Beschreibung
65
5
