Produktübersicht
3.4 Innenansicht des D2h-Frequenzumrichters
Abbildung 3.2 zeigt die für die Installation und Inbetriebnahme relevanten D2h-Komponenten. Das Innere des Umrichters
D2h ähnelt dem der Umrichter D4h, D7h und D8h. Frequenzumrichter mit Schützoption enthalten auch einen Schütz-
Klemmenblock (TB6). Zur Lage des Klemmenblocks TB6 siehe Kapitel 5.8 Klemmenabmessungen.
3
3
1
2
3
4
5
1
Bausatz für obere Feldbuskabeleinführung (optional)
2
LCP (Local Control Panel)
3
Steuerklemmen
4
Netzeingangsstecker 91 (L1), 92 (L2), 93 (L3)
5
Kabelschellen
6
Transportöse

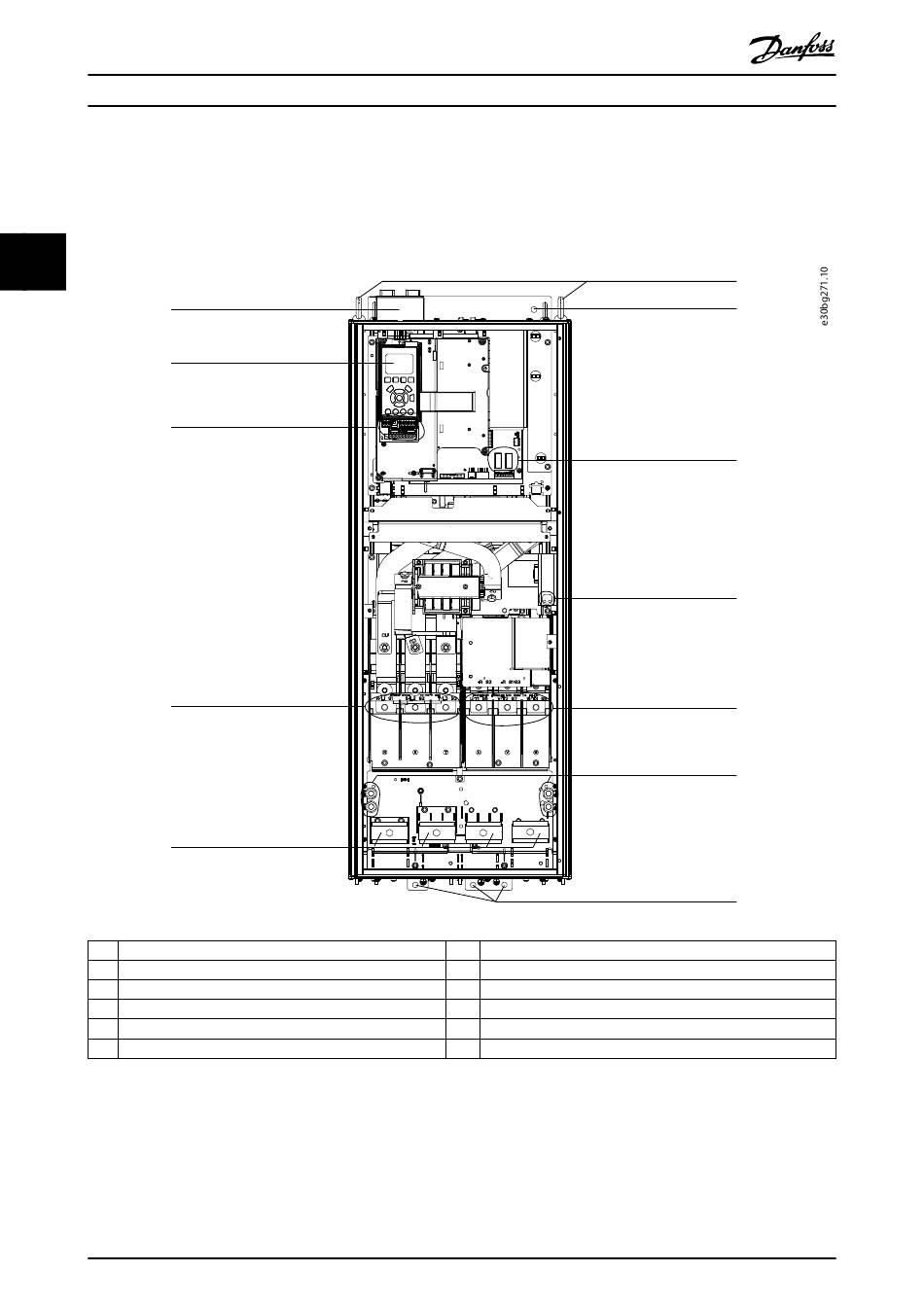

Abbildung 3.2 Innenansicht des Umrichters D2h (ähnlich D4h/D7h/D8h)
10
®
VLT
AutomationDrive FC 302
7
Bohrung
8
Relais 1 und 2
9
Klemmenblock für Stillstandsheizung (optional)
10
Motorausgangsklemmen 96 (U), 97 (V), 98 (W)
11
Erdungsklemmen für IP21/54 (Typ 1/12)
12
Erdungsklemmen für IP20 (Gehäuse)
