3 Produktbeschreibung
3.5.8 Leistungsregler, S1
Pos. Beschreibung
1
Stellkolben 2
2
Stellkolben 1
3
Einstellschraube (fest eingestellt,
nicht verändern)
4
Messkolben
5
Verstellschraube (fest eingestellt,
nicht verändern)
© 2013 Moog GmbH
Pos. Beschreibung
6
Steuerschieber
7
Wippe
8
Feder 1
9
Feder 2

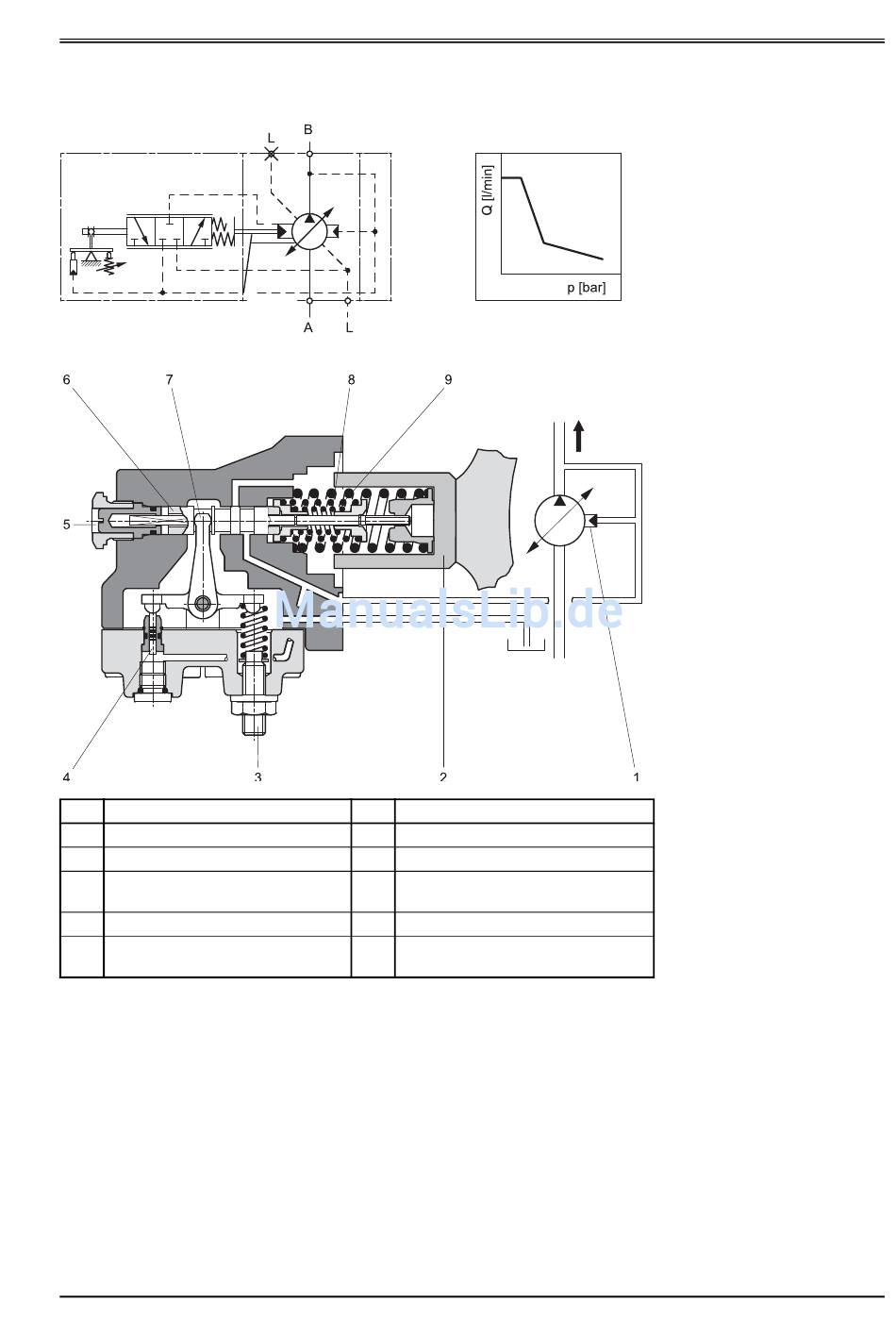

Abb. 12: Leistungsregler, S1
Benutzerinformation RKP (CA53461-002; Version B, September 2013)
Reglerfunktion
Leistungsregler, S1
26
