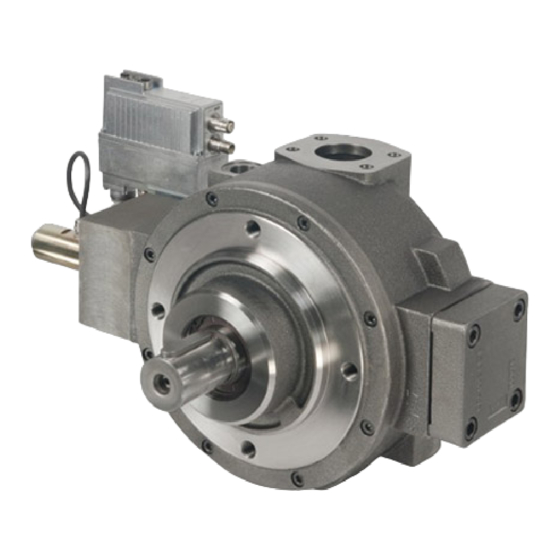

Moog RKP-D Anwendungshinweis

Moog RKP-D Anwendungshinweis

Radialkolbenpumpe /radialkolbenpumpe mit can bus interface
Inhaltsverzeichnis

Werbung

ANWENDUNGSHINWEIS
RKP-D
RADIALKOLBENPUMPE
Radialkolbenpumpe
mit CAN Bus Interface
CDS32952-002; Rev. A, September 2011

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Moog RKP-D

  • Seite 1 ANWENDUNGSHINWEIS RKP-D RADIALKOLBENPUMPE CDS32952-002; Rev. A, September 2011 Radialkolbenpumpe mit CAN Bus Interface...
  • Seite 2: Copyright

    Verbesserungen Änderungen vorbehalten. möglich. Wir würden uns freuen, wenn Sie uns auf Änderungen an diesem Anwendungshinweis sind Fehler oder unvollständige Angaben aufmerksam jederzeit und ohne Angabe von Gründen möglich. machen würden. Moog GmbH Anwendungshinweis RKP-D, CDS32952-002; Rev. A, September 2011...
  • Seite 3: Inhaltsverzeichnis

    Gegenstecker mit Verbindungskabel (Eingänge X5, X6, X7) ......15 2.2.7 Allgemeine Anforderungen an die Pumpenelektronik.......... 16 Anschluss eines Drucksensors ................... 18 Inbetriebnahme ohne Moog Ventil und Pumpen Konfigurations-Software............19 Betriebsverhalten der RKP-D im Auslieferungszustand............19 Nutzung der analogen Betriebsmodus-Umschaltung............19 Moog GmbH Anwendungshinweis RKP-D, CDS32952-002; Rev. A, September 2011...
  • Seite 4 Inbetriebnahme mit der Moog Ventil und Pumpen Konfigurations-Software............21 Einrichten der CAN-Kommunikation..................21 Anforderungen........................21 Treiberversion VCI3......................21 Installation der Moog Ventil und Pumpen Konfigurations-Software Software..... 22 Hilfe Funktion der Moog Ventil und Pumpen Konfigurations-Software ....... 23 Reparatur/Instandsetzung.............24 Moog GmbH Anwendungshinweis RKP-D, CDS32952-002; Rev. A, September 2011...
  • Seite 5: Tabellenverzeichnis

    Tabellenverzeichnis Tabelle 1: Elektrische Anschlüsse der RKP-D ....................12 Tabelle 2: Modul-Status-LED (MS)........................12 Tabelle 3: Netzwerk-Status-LED (NS)......................12 Tabelle 4: Verdrahtung des 11+PE Anbausteckers (X1) ................13 Tabelle 5: Verdrahtung Local-CAN-Stecker ....................14 Tabelle 6: Verdrahtung CAN-Anbaustecker ....................14 Tabelle 7: Verdrahtung Kabelstecker-Drucksensor..................
  • Seite 6: Abbildungsverzeichnis

    Abbildung 11: CAN-Kabel (Moog-Bestellnr.: TD 3999-137 ................21 Abbildung 12: Bedienoberfläche der Moog Ventil und Pumpen Konfigurations-Software ......22 Abbildung 13: Bedienoberfläche der Moog Ventil und Pumpen Konfigurations-Software mit Hilfe Funktion . 23 Abbildung 14: Moog Global Support Logo....................... 24 Moog GmbH Anwendungshinweis RKP-D, CDS32952-002;...
  • Seite 7: Allgemeines

    Hinweise Dieser Anwendungshinweis bezieht sich ausschließlich auf die Radialkolbenpumpe RKP-D mit digitaler On- Board Elektronik und ist Teil des Produkts. Es werden Hinweise zur Inbetriebnahme der RKP-D gezeigt. Dieses Dokument ist die ergänzende Dokumentation zur Benutzerinformation RKP-II Radialkolbenpumpe. Für die Radialkolbenpumpe RKP-D gelten die Angaben, Warnhinweise und Sicherheitshinweise der Benutzerinformation Radialkolbenpumpe RKP-II.
  • Seite 8: Typographische Konventionen

    Text Kennzeichnet Hyperlinks 1., 2., … Kennzeichnet Schritte einer Vorgehensweise, die nacheinander auszuführen sind ‘ … ’ Kennzeichnet Parameter der Ventilsoftware (z. B.: 'Node-Id') oder den Ventilstatus (z. B.: 'ACTIVE') Moog GmbH Anwendungshinweis RKP-D, CDS32952-002; Rev. A, September 2011...
  • Seite 9: Aufbau Der Warnhinweise

    Kenntnisse kann es zu Verletzungen kommen oder können Teile beschädigt werden. Der Sicherheitsgerechte Umgang mit der RKP-D obliegt dem Hersteller und dem Betreiber der Maschinenanlage. Sämtliche Arbeiten mit und an den Ventilen dürfen ausschließlich durch qualifizierte und autorisierte Anwender durchgeführt werden.
  • Seite 10: Arbeitsschutz

    1.4.4 ESD (Electrostatic Discharge) VORSICHT Elektrische Entladungen können geräteinterne Komponenten beschädigen und zerstören. Das Ventil der RKP-D, Zubehör und Ersatzteile sind vor statischer Aufladung zu schützen! Insbesondere das Berühren der Kontakte der Anbaustecker ist zu vermeiden. Entsorgung und Umweltschutz Benutzerinformation RKP-II Zusätzliche Dokumentation...
  • Seite 11: Installation Der Rkp-D

    2 Installation der RKP-D Mechanische und hydraulische Installation Zunächst ist es notwendig, die RKP-D nach den Hinweisen und Anweisungen der zusätzlichen Dokumentation mechanisch, hydraulisch und elektrisch korrekt zu installieren. Kap. 1.6 WARNUNG Gefahr von Personen und Sachschäden Die Pumpe und die übergeordnete Maschine bzw. Anlage kann durch unzulässigen hohen Druck zerstört werden.
  • Seite 12: Tabelle 1: Elektrische Anschlüsse Der Rkp-D

    Zustand „unterbrochen“ Dieser Status stellt sich nach Hochfahren ein. SDO grün blinkend Kommunikation ist möglich. Pre-Operational (Dauerzustand im Analogbetrieb) grün SDO und PDO Kommunikation ist möglich. Operational Tabelle 3: Netzwerk-Status-LED (NS) Moog GmbH Anwendungshinweis RKP-D, CDS32952-002; Rev. A, September 2011...
  • Seite 13: Pe Anbaustecker (X1)

    Der Potenzialunterschied von Pin 4, 5 und 7 (gemessen gegen Pin 10 muss jeweils zwischen -15 V und +32 V liegen. Mit einem Spannungspegel > 0,5V an PIN11 - X1 meldet die RKP-D ihre Betriebsbereitschaft an die übergeordnete Steuerung. Ein Spannungspegel < 0,5V bedeutet Störung.
  • Seite 14: Local-Can Für Master-Slave-Betrieb (X10)

    Werksseitige Einstellung: Sensorsignal 0 bis 10 V; 4-Leiter-Sensor Signal Versorgung 24 V Gleichstrom (max.200 mA) Signal-GND Versorgungs-GND Drucksignal (0 bis+10 V bzw. 4 mA bis 20 mA) Abbildung 5: Kabelstecker-Drucksensor (Vorderansicht), Tabelle 7: Verdrahtung Kabelstecker-Drucksensor Außengewinde, Stiftkontakte Moog GmbH Anwendungshinweis RKP-D, CDS32952-002; Rev. A, September 2011...
  • Seite 15: Analoge Betriebsmodus-Umschaltung (X7)

    Unterstützte Drucksensortypen Abbildung 6: Unterstützte Drucksensortypen Jede Option erfordert die korrekte Einstellung der Analogschnittstelle mit Hilfe der Moog Ventil- Konfigurationssoftware. 2.2.5 Analoge Betriebsmodus-Umschaltung (X7) Werkseitige Einstellung differenzielle Eingangssignale (0 bis 10 V) Signal Versorgung 24 V Gleichstrom (max.200 mA) Signal-GND...
  • Seite 16: Allgemeine Anforderungen An Die Pumpenelektronik

    Moog Technical Note TN353. Signale und Steckerbelegung für RKP-D mit analoger Regelung Sollwertsignale 0 bis 10V, potenzialfrei (= werksseitige Einstellung) • Die Position des Hubrings (= Förderstrom) der RKP-D ist proportional (U ) am 11+PE Anbau- stecker (X1). • Ein Steuersignal (U ) = +10 V entspricht 100% Fördermenge, ein Wert von (U...
  • Seite 17: Abbildung 9: Schaltung Zur Messung Der Ist-Werte I

    • Bei 12 mA (Pin 6) befindet sich der Hubring in einer mittleren Position (= Null Fördermenge). • Bei 20 mA (Pin 6) liefert die RKP-D +100% Fördermenge, bei 4 mA (Pin 6) liefert die RKP-D -100% Fördermenge. • Bei 4 mA (Pin 8) entspricht der Istdruck 0%.
  • Seite 18: Anschluss Eines Drucksensors

    Anschluss eines Drucksensors Um den Druckregler der RKP-D nutzen zu können, muss ein geeigneter Drucksensor installiert und mit der RKP-D verbunden werden. Falls eine Vorspannpatrone vorhanden ist, wird der Drucksensor in der Regel hinter derselben im Hydrauliksystem installiert. Geeignete Drucksensorfabrikate sind z.B. HYDAC Typ HDA oder Danfoss Typ MBS.
  • Seite 19: Inbetriebnahme Ohne Moog Ventil Und Pumpen Konfigurations-Software

    Schwingen) in jeglicher Art von Hydrauliksystem, jedoch häufig noch kein optimales dynamisches Verhalten. Dies kann als Ausgangspunkt für weitere Optimierungen der Dynamik genutzt werden. • Die RKP-D führt selbsttätig einen Leckageausgleich durch, d.h. bei steigendem Systemdruck wird der vorgegebene Mengensollwert intern soweit erhöht, dass die interne, druckabhängige Pumpenleckage angenähert ausgeglichen und somit weitgehend systemdruckunabhängige Verbrauchergeschwin-...
  • Seite 20 Signal für die analoge Betriebsmodiumschaltung erzeugt. Diese 24V Spannungsversorgung ist nicht stabilisiert und schwankt stetig mit der Stromaufnahme der RKP-D. Es ist daher für die Versorgung des Spannungsteilers über die ungeregelten 24V eine zusätzliche Spannungsstabilisierung vorzusehen. Daten für die Anschlussbelegung des Spannungsteilers: Eingangswiderstand des Analog-Eingangs = 20k Der fließende Strom der 24V Spannungsversorgung darf 100mA nicht überschreiten.
  • Seite 21: Inbetriebnahme Mit Der Moog Ventil Und Pumpen Konfigurations-Software

    Unterstützung bei der Konfiguration und Inbetriebnahme von Moog Ventilen und Pumpen mit digitaler Schnittstelle konzipiert. Für den Fall, dass die Werkseinstellungen der RKP-D für den gewünschten Einsatz nicht geeignet sind, erlaubt die „Moog Ventil und Pumpen Konfigurations-Software“ den bequemen Zugriff auf eine Vielzahl von Parametern, um die RKP-D für die jeweilige Anwendung individuell anzupassen.
  • Seite 22: Installation Der Moog Ventil Und Pumpen Konfigurations-Software Software

    Internetverbindung besteht, erfolgt jetzt die Installation automatisch. • IXXAT Version 3.x installieren, falls nicht schon auf dem Computer vorhanden. Nach erfolgreicher Installation und Starten der „Moog Ventil und Pumpen Konfigurations-Software“ erscheint folgende Bedienoberfläche. Abbildung 12: Start-Oberfläche der Moog Ventil und Pumpen Konfigurations-Software mit Hilfe Funktion Moog GmbH Anwendungshinweis RKP-D, CDS32952-002;...
  • Seite 23: Hilfe Funktion Der Moog Ventil Und Pumpen Konfigurations-Software

    Hilfe Funktion der Moog Ventil und Pumpen Konfigurations-Software Die „Moog Ventil und Pumpen Konfigurations-Software“ enthält eine Hilfe Funktion zur Unterstützung der intuitiven Bedienung. Eine kurze Einführung ist unter der Hilfe Funktion als Video abrufbar. Abbildung 13: Bedienoberfläche der Moog Ventil und Pumpen Konfigurations-Software mit Hilfe Funktion Moog GmbH Anwendungshinweis RKP-D, CDS32952-002;...
  • Seite 24: Reparatur/Instandsetzung

    Die Radialkolbenpumpen bzw. die Ventile müssen vor der Inbetriebnahme auf korrekte mechanische Ausführung und korrekte Konfiguration geprüft werden. Moog Global Support™ steht für fachgerechte Reparatur und Instandhaltung auf höchstem Niveau durch unsere erfahrenen Techniker. Unser Kundendienst und unsere Fachkompetenz sorgen dafür, dass sich Ihre Anlagen stets in optimalem Zustand befinden.
  • Seite 25 SCHAUEN SIE GENAU HIN. Moog Lösungen und Produkte für die Antriebstechnik sind nur einen Klick entfernt. Weitere Informationen erhalten Sie auf unserer Webseite oder von der Niederlassung in Ihrer Nähe. Argentinien Indien Russland +54 11 4326 5916 +91 80 4057 6605 +7 8 31 713 1811 info.argentina@moog.com...
