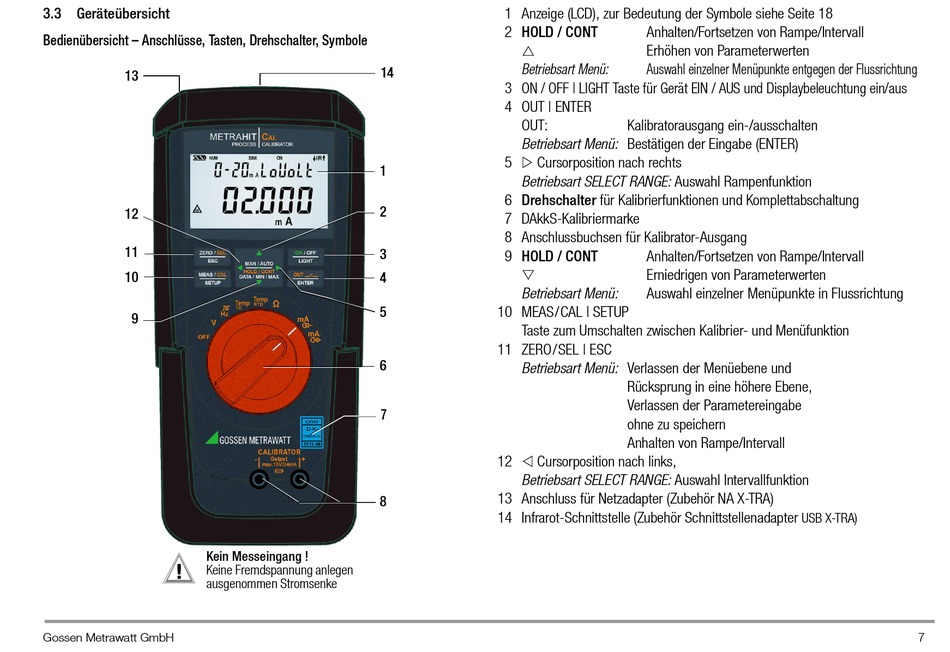

3.3 Geräteübersicht
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
13
12
11
10
9
Kein Messeingang !
!
Keine Fremdspannung anlegen
ausgenommen Stromsenke
Gossen Metrawatt GmbH
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 18
2 HOLD / CONT

Betriebsart Menü:
14
3 ON / OFF | LIGHT Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
4 OUT | ENTER
OUT:
Betriebsart Menü: Bestätigen der Eingabe (ENTER)
5 Cursorposition nach rechts

1
Betriebsart SELECT RANGE: Auswahl Rampenfunktion
6 Drehschalter für Kalibrierfunktionen und Komplettabschaltung
2
7 DAkkS-Kalibriermarke
8 Anschlussbuchsen für Kalibrator-Ausgang
3
9 HOLD / CONT

4
Betriebsart Menü:
5 10 MEAS/CAL | SETUP
Taste zum Umschalten zwischen Kalibrier- und Menüfunktion
11 ZERO/SEL | ESC
6
Betriebsart Menü: Verlassen der Menüebene und
7
12 Cursorposition nach links,

Betriebsart SELECT RANGE: Auswahl Intervallfunktion
13 Anschluss für Netzadapter (Zubehör NA X-TRA)
8
14 Infrarot-Schnittstelle (Zubehör Schnittstellenadapter
Anhalten/Fortsetzen von Rampe/Intervall
Erhöhen von Parameterwerten
Auswahl einzelner Menüpunkte entgegen der Flussrichtung
Kalibratorausgang ein-/ausschalten
Anhalten/Fortsetzen von Rampe/Intervall
Erniedrigen von Parameterwerten
Auswahl einzelner Menüpunkte in Flussrichtung
Rücksprung in eine höhere Ebene,
Verlassen der Parametereingabe
ohne zu speichern
Anhalten von Rampe/Intervall
USB X-TRA)
