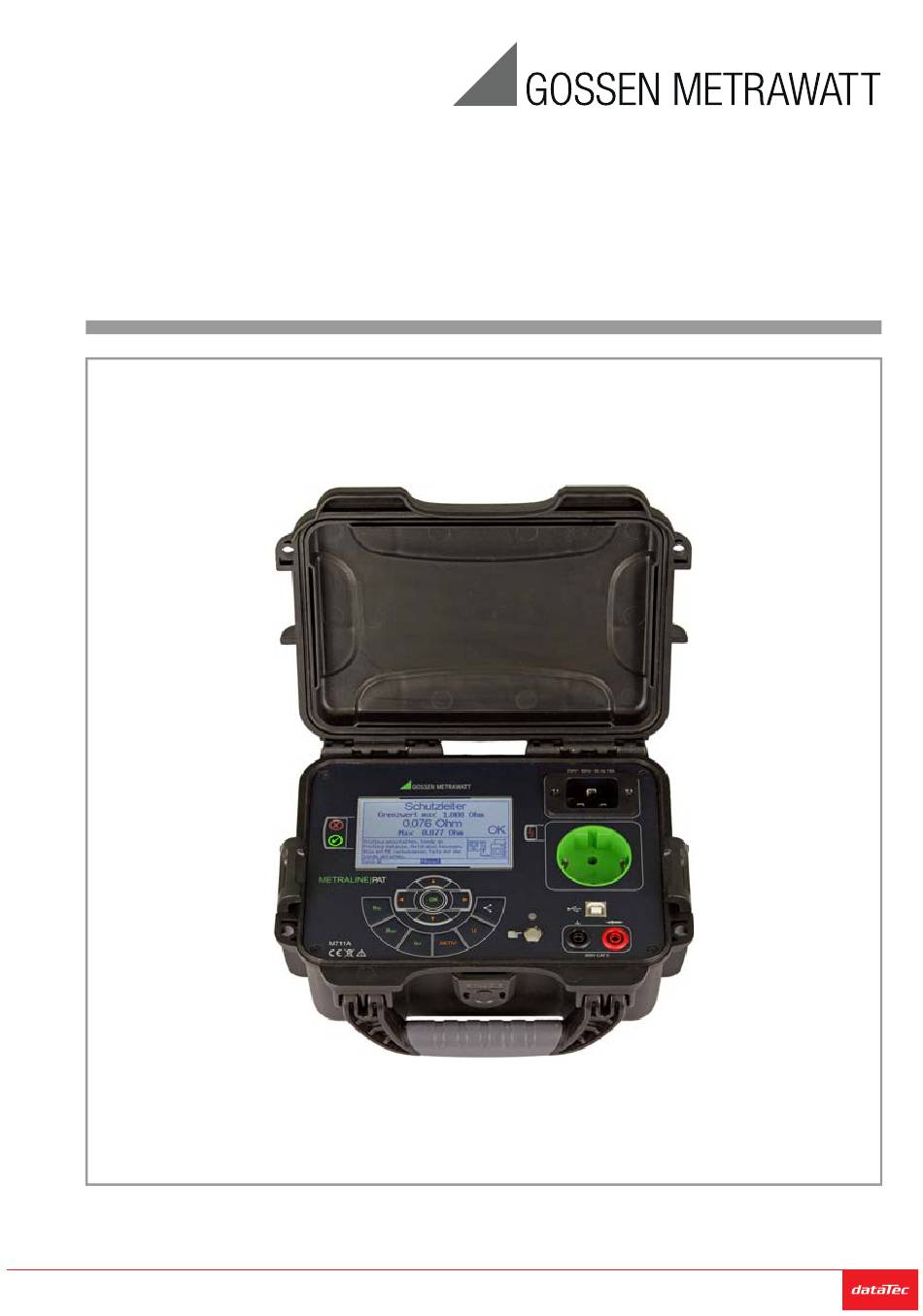

- Seite 1 Bedienungsanleitung METRALINE PAT 3-447-022-01 Prüfgerät DIN VDE 0701-0702 2/4.19 Distributed by: Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter +49 7121 / 51 50 50 oder über info@datatec.eu...
- Seite 2 Inhaltsverzeichnis Seite Seite Sicherheitshinweise ........3 10.5 U – Prüfling (ELV) unter Netzspannung testen ..27 Allgemeine ............3 Fehlermeldung, Fehlerbeseitigung ..28 Bedeutung der Symbole auf dem Gerät ....4 11.1 Das Display ist aus ..........28 Bedeutung der Symbole in der Bedienungsanleitung ... 4 11.2 Berührungsstrommessung zeigt 0,000 mA an ..
- Seite 3 Sicherheitshinweise Achtung! Allgemeine Vor Anschluss eines Prüflings ist die Spannungsfreiheit des Schutz- Das Prüfgerät METRALINE PAT wurde nach fol- leiters des Anschlusses durch Berüh- genden Sicherheitsbestimmungen gebaut ren des Fingerkontaktes zu und geprüft: verifizieren. Die LED darf nicht blin- • DIN EN 61010-1 (VDE 0411 Teil 1), ken.
- Seite 4 Bedeutung der Symbole auf dem Gerät Warnung Spannung! 300 V CAT II maximal zulässige Spannung und Berühren Sie nicht die Prüfspitzen Messkategorie zwischen den des Isolationsmessgerätes, wenn Anschlüssen und Erde eine Isolationswiderstandsmessung oder Ersatzableitstrommessung läuft! Warnung vor einer Gefahrenstelle (Achtung, Dokumentation Warnung Spannung! beachten !) Prüfling erst an die Prüfdose an-...
- Seite 5 Anwendung Lieferumfang und Zubehör Das Prüfgerät METRALINE PAT ist ein Messge- Lieferumfang rät für die Überprüfung der Wirksamkeit der 1 Prüfgerät METRALINE PAT Schutzmaßnahmen an elektrischen Geräten 1 Messleitung rot, mit Sicherheitsstecker gemäß DIN VDE 0701-0702. und Prüfspitze, 2 m 1 Netzanschlusskabel mit Kaltgeräteste- cker, Schuko –...
- Seite 6 Anschlüsse, Bedien- und Anzeigeelemente 1 Netzanschluss IEC 60320 C19 Netzanschluss (1), Fingerkontakt (7, 8) Vor dem Anschluss des Prüfgerätes an 2 Prüfdose Netzspannung, müssen die entsprechenden 3 Glimmlampe signalisiert Warnhinweise im Kapitel 1, die Warnhin- „Netzspannung an der Prüfdose“ weise auf den Netz-Adapterkabeln und falls 4 USB-PC-Anschluss vorhanden, auch die auf dem Zubehör beachtet werden! Nur bei bestimmungsge-...
- Seite 7 Funktionsbeschreibung Achtung! Stromversorgung Beim Anschluss des Prüflings an eine Prüfdose kann an einem defekten Das Gerät wird über die Netzspannung (230 V ±10%) versorgt. Prüfling oder an einem berührbaren leitfähigen Teil, das nicht am Schutz- Die Messelektronik ist über eine interne leiter angeschlossen ist, eine berüh- Sicherung abgesichert.
- Seite 8 Bluetooth-Schnittstelle Prüfen des Netzanschlusses Die Bluetooth-Schnittstelle dient der Mess- Für die Sicherheit einer Elektroanlage (inkl. datenübertragung. bauseitigem Elektroanschluss und Potenzial- Für die drahtlose Kommunikation in einer ausgleich), ist nach den gesetzlichen Grund- Bluetooth-Umgebung ist das Prüfgerät lagen (Unfallverhütungsvorschriften, gültige METRALINE PAT mit einem Bluetooth-Modul Norm) der Betreiber verantwortlich.
- Seite 9 niert, lassen Sie die Steckdose von einer Display und Menüstruktur Fachkraft prüfen. Über das Display wird komfortabel die – Bei Anwendung in einem IT-Netz und Benutzerführung, die Darstellung von Mess- falls das Prüfgerät über einen Trenntrans- funktionen, Grenzwerten sowie Messwerten formator angeschlossen ist, fehlt die PE- angezeigt.
- Seite 10 Datenübertragung Einzelmessungen Die folgenden Einzelmessungen werden Messwerte zum PC übertragen über die Messfunktionstasten am Prüfgerät Durch Betätigen der Taste wird der gestartet. jeweilige Messwert zunächst über die Blue- tooth-Schnittstelle auf ein androidfähiges Gerät zur ELEXONIQ (Android-App für Taste Bedeutung METRALINE PAT) übertragen. Aus der Android- /RPE Schutzleiterwiderstandsmessung App können die Daten anschließend zum...
- Seite 11 10.1 / RPE – Schutzleiterwiderstand Definition Hinweise Bei Geräten der Schutzklassen II und III und bei batteriegespeisten Geräten müssen Sie mit der Sonde jedes berührbare leitfähige Teil abtasten und den Isolationswiderstand und/oder den Ableitstrom messen. Bei batteriegespeisten Geräten ist die Batte- rie während der Messung abzuklemmen.
- Seite 12 10.1.2 RPE – Anschluss von Geräten der Schutzklasse I an die Prüfdose Anschluss ➭ Schließen Sie die Sonde an die rote Buchse Sonde an. ➭ Stecken Sie den Netzstecker des Prüflings in die Prüfdose. ➭ Schalten Sie den Prüfling ein. Ablauf ➭...
- Seite 13 10.1.3 RPE – Fest angeschlossene Prüflinge Anschluss ➭ Schließen Sie die Sonde an die rote Buchse Sonde an. ➭ Schalten Sie den Prüfling ein. Ablauf ➭ Drücken Sie die Taste R ➭ Wählen Sie das Menü „Festanschluss“ über die Cursortasten ➭...
- Seite 14 10.1.4 RPE – Sonde-Sonde-Messung ➭ Schließen Sie die zweite Sonde an die rote Buchse Sonde an. ➭ Schalten Sie den Prüfling ein. Ablauf ➭ Drücken Sie die Taste R ➭ Wählen Sie das Menü „Sonde - Sonde“ über die Cursortasten ➭...
- Seite 15 10.1.5 RPE – Abgleich der Sondenleitung für die Schutzleitermessung Dieses Menü ermöglicht den Abgleich des Widerstandswerts der Sondenleitung. Der maximale Offsetwert, der hierzu von künftigen Messwerten abgezogen wird, darf max. 0,100 Ω betragen. Anschluss ➭ Schließen Sie die Sonde an die rote Buchse Sonde an.
- Seite 16 10.2 – Isolationswiderstand Definition Beachten Sie den folgenden Sicherheitshin- weis bei folgenden Anschlüssen: • Sonde - PE • PE über Parallelerder geerdet • Sonde - Sonde, wenn eine Seite geerdet ist Warnung Spannung! Messung des Isolationswiderstandes Die Prüfung erfolgt mit bis zu 500 V, Schutzklasse I diese ist zwar strombegrenzt Der Isolationswiderstand wird zwischen den...
- Seite 17 10.2.1 RISO – LN-PE Anschluss ➭ Stecken Sie den Netzstecker des Prüflings in die Prüfdose. Ablauf ➭ Drücken Sie die Taste R ➭ Wählen Sie das Menü „LN - PE“ über die Cursortasten ➭ Starten Sie die Messung mit der Taste OK. ➭...
- Seite 18 10.2.2 RISO – LN-Sonde Anschluss ➭ Stecken Sie den Netzstecker des Prüflings in die Prüfdose. ➭ Schließen Sie die Sonde an die rote Buchse Sonde an. Ablauf ➭ Drücken Sie die Taste R ➭ Wählen Sie das Menü „LN - Sonde“ über ...
- Seite 19 10.2.3 RISO – Sonde-PE Anschluss ➭ Stecken Sie den Netzstecker des Prüflings in die Prüfdose. ➭ Schließen Sie die Sonde an die rote Buchse Sonde an. Ablauf ➭ Drücken Sie die Taste R ➭ Wählen Sie das Menü „Sonde - PE“ über ...
- Seite 20 10.2.4 RISO – Sonde - Sonde (GND) Isolationswiderstandsmessung SK III Anschluss ➭ Schließen Sie die erste Sonde an die schwarze Buchse GND an. ➭ Schließen Sie die zweite Sonde an die rote Buchse Sonde an. ➭ Verbinden Sie die Außenleiter L1, L2, L3 mit N und der roten Sonde.
- Seite 21 10.2.5 RISO – L-N Anschluss ➭ Stecken Sie den Netzstecker des Prüflings in die Prüfdose. ➭ Schließen Sie die Sonde an die rote Buchse Sonde an. Ablauf ➭ Drücken Sie die Taste R ➭ Wählen Sie das Menü „L - N“ über die ...
- Seite 22 10.3 – Ersatzableitstrommessung Warnung Spannung! Allgemein Messung des Ersatzableitstroms Die Messung des Ersatz-Ableitstroms ist Die Prüfung erfolgt mit bis zu 250 V, vorgeschrieben bei DIN VDE 0701-0702 diese ist zwar strombegrenzt nach bestandener Isolationsprüfung. (I < 3,5mA), bei Berührung der An- schlüsse bekommt man einen elektri- schen Schlag, der zu Folgeunfällen führen kann.
- Seite 23 10.3.1 I – LN - PE Anschluss ➭ Stecken Sie den Netzstecker des Prüflings in die Prüfdose. Ablauf ➭ Drücken Sie die Taste I ➭ Wählen Sie das Menü „LN - PE“ über die Cursortasten ➭ Starten Sie die Messung mit der Taste OK. ➭...
- Seite 24 10.3.2 I – LN - Sonde Anschluss ➭ Stecken Sie den Netzstecker des Prüflings in die Prüfdose. ➭ Schließen Sie die Sonde an die rote Buchse Sonde an. Ablauf ➭ Drücken Sie die Taste I ➭ Wählen Sie das Menü „LN - Sonde“ über ...
- Seite 25 10.3.3 I – Sonde - Sonde (GND) Anschluss ➭ Schließen Sie die erste Sonde an die schwarze Buchse GND an. ➭ Schließen Sie die zweite Sonde an die rote Buchse Sonde an. Ablauf ➭ Drücken Sie die Taste I ➭ Wählen Sie das Menü „Sonde - Sonde“ ...
- Seite 26 10.4 AKTIV – Funktionstest und Standby – Messung kleiner Leistungen Ableitstrommessungen Zur Anzeige kleiner Leistungswerte (mW- Bereich) im Standby-Betrieb (Prüfling ausge- Anschluss schaltet), kann bis zu einem Strom von ➭ Stecken Sie den Netzstecker des 40 mA gemessen werden. Prüflings in die Prüfdose. Ablauf ➭...
- Seite 27 ➭ Steht der Parameter für „ELV Teile“ auf 10.5 U – Prüfling (ELV) unter Netzspan- nung testen „Ja“ und liegt der gemessene Wert zwi- schen den vorgegebenen Min- und Max- Werten, erscheint OK in der Anzeige. ➭ Sie können die Messung wiederholen, ...
- Seite 28 Fehlermeldung, Fehlerbeseitigung 11.1 Das Display ist aus 11.5 Bluetooth-Kommunikation Hinweis: Vermutlich ist der L- oder N-Lei- Bluetooth ist immer eingeschaltet. teranschluss nicht in Ordnung. Bei der ersten Inbetriebnahme mit einem PC Ist das Netz in Ordnung, so kann die interne ist eine Kopplung erforderlich.
- Seite 29 Technische Daten Berührungsstrommessung Messbereich 0,000 mA ... 4,000 mA Netzanschluss Spannungsmessung Sonde-Sonde 230 V ±10% Wechselstrom Messbereich 0,0 V ... 440 V AC/DC Prüflings-Anschluss 16 A Schuko Strom 0,00 A ... 20 A Messungen Funktionstest Gebrauchsfehler 5% vom Messwert + 1% Über die eingebaute Prüfsteckdose kann der vom Bereich Prüfling mit Netzspannung versorgt werden.
- Seite 30 Mechanischer Aufbau Anzeige Mehrfachanzeige mit- tels Punktmatrix 320 x 240 Punkte, Anzeige hinterleuch- Abmessungen BxHxT: 23 cm x 17,5 cm x 9,5 cm mit eingeklapptem Tragegriff Gewicht ca. 1,3 kg GMC-I Messtechnik GmbH...
- Seite 31 Wartung 13.1 Gehäuse 13.3 Sicherheitstechnische Kontrollen Eine besondere Wartung ist nicht nötig. Ach- Führen Sie an Ihrem Prüfgerät regelmäßige ten Sie auf eine saubere und trockene Ober- sicherheitstechnische Kontrollen durch. Als fläche. Verwenden Sie zur Reinigung ein Prüfintervalle empfehlen wir die der Rekali- leicht feuchtes Tuch.
- Seite 32 Reparatur- und Ersatzteilservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Beuthener Straße 41 90471 Nürnberg • Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertre- tungen oder Niederlassungen zur Verfügung.
