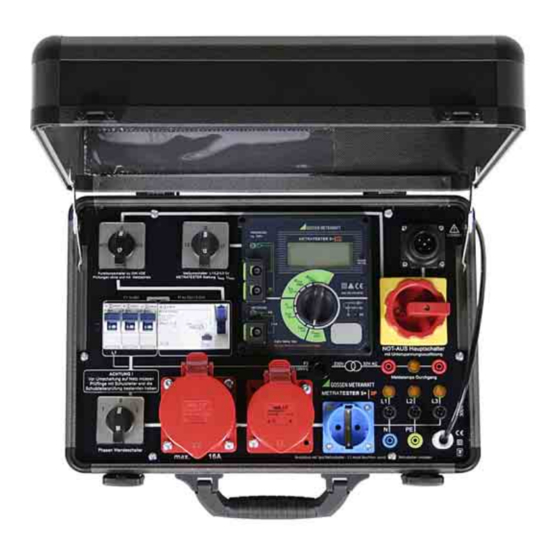

- Seite 1 Bedienungsanleitung Operating Instructions METRATESTER 5+ Prüfgerät DIN VDE 0701-0702 3-348-580-15 Tester for DIN VDE 0701-0702 29/7.18...
- Seite 2 (13) (10) (11) (12) (3a) (6) (5) Netzanschlussstecker Anschlussbuchse/-klemme für die leit- (Aufwickelvorrichtung für Netzan- fähigen Teile des Prüflings zur Prüfung schlusskabel auf Gehäuserückseite) des Berührungsstroms. Signallampe PE zur Prüfung des Netzdose Netzschutzleiters Prüfdose Krokodilklemme zum Aufstecken auf Anschlussbuchse/-klemme für die Prüfspitze (3a) die Außenleiter des Prüflings (3a) Prüfspitze...
- Seite 3 ANZEIGE Differenz- Verbraucher- Netz- strom strom spannung Signalisierung der Grenzwerte <0.5 Isolations- Netz Netz Diff M Diff Netz widerstand <2.0 >0.3 Schutzleiter- >1.0 widerstand >7.0 Ersatz- ableitstrom >0.25 Ableitstrom/ >0.5 Berührstrom Beim Anzeigetext behalten wir uns technische Änderungen vor. Zubehör Kabelset KS 13 Bedeutung der Symbole auf dem Gerät Durchgängige doppelte oder verstärkte...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitsmerkmale und -vorkehrungen ..............5 Verwendung ........................6 Bedien- und Anzeigeelemente ..................6 Signalisierung von Fehlern und Grenzwerten ..................8 Netzanschluss .......................9 Anschließen des Prüfgerätes ......................9 Prüfen des Schutzleiterpotenzials ....................10 Messen der Netzspannung ......................10 Anschließen des Prüflings an das Prüfgerät ..................11 4.4.1 Prüflinge mit Schutzleiter (Schutzklasse I) und Netzstecker ............... -
Seite 5: Sicherheitsmerkmale Und -Vorkehrungen
Sicherheitsmerkmale und -vorkehrungen Das Prüfgerät ist entsprechend folgender Normen gebaut und geprüft: IEC/EN 61010-1/VDE 0411-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte; Teil 1: Allgemeine Anforderungen DIN VDE 0404-1/-2 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicher- heit von elektrischen Geräten; Teil 1: Allgemeine Anforderungen und Teil 2: Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen Bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender, Prüfgerät und... -
Seite 6: Verwendung
Verwendung Das Prüfgerät ist zum Prüfen und Messen an instand gesetzten oder geänderten elektrischen Geräten nach DIN VDE 0701-0702 bestimmt. Gemäß diesen Vorschriften müssen nach einer Instandsetzung oder Änderung elektrischer Geräte der Schutzleiterwiderstand, der Isolations- widerstand, der Ersatz-Ableitstrom und bei Datenverarbeitungs-Einrichtungen und Büroma- schinen die Spannungsfreiheit berührbarer leitfähiger Teile gemessen werden. - Seite 7 Prüfdose An die Prüfdose schließen Sie zur Messung von Schutzleiterwiderstand, Isolationswiderstand und Ersatz-Ableitstrom nach DIN VDE 0701-0702 den Prüfling an, wenn er mit einem Netz- stecker ausgerüstet ist. Anschlussbuchse/-klemme für die Außenleiter des Prüflings Dieser Anschluss liegt parallel zu den beiden kurzgeschlossenen Außenleiteranschlüssen der Prüfdose (8).
-
Seite 8: Signalisierung Von Fehlern Und Grenzwerten
Signalisierung von Fehlern und Grenzwerten Fehlermeldung Bedingung Signallampe PE 100 V Schutzleiterpotential netzseitig bei Berührung des Fingerkontaktes Folgende Grenzwerte werden signalisiert Signalisierung der Grenzwertüberschreitung am Prüfgerät Fehlerbedingung Messung nach Norm Dauerleuchten der Einblenden Dauersummer roten Fehlerlampe der Grenzwerte (Beeper) >... -
Seite 9: Netzanschluss
Netzanschluss Anschließen des Prüfgerätes ➭ Schließen Sie das Prüfgerät mit dem Netzanschlussstecker (1) an das 230 V-Netz an. Wenn keine Schutzkontaktsteckdose oder nur ein Drehstromanschluss zur Verfügung steht können Sie den Anschluss von Außenleiter, Neutralleiter und Schutzleiter mithilfe der Kupplungssteckdose herstellen. Sie hat 3 fest angeschlossene Zuleitungen und ist Bestandteil des als Zubehör lieferbaren Kabelsets KS 13. -
Seite 10: Prüfen Des Schutzleiterpotenzials
Prüfen des Schutzleiterpotenzials ➭ Berühren Sie mit dem Finger die Kontaktfläche (4) und gleichzeitig ein geerdetes Teil (z. B. Wasserleitung). Die Signallampe PE (2) darf dabei nicht leuchten! Das Potenzial zwischen dem Schutzlei- ter des Netzanschlusssteckers (1) und der Kontaktfläche (4) ist dann 100 V. Hinweis! Die Signallampe PE (2) leuchtet auch nicht, wenn zwischen L und N des Netzan- schlusssteckers (1) keine Netzspannung vorhanden ist oder wenn in der Netzinstalla-... -
Seite 11: Anschließen Des Prüflings An Das Prüfgerät
Anschließen des Prüflings an das Prüfgerät Für die Messung von Schutzleiterwiderstand, Isolationswiderstand und Ersatz-Ableitstrom müssen Sie den Prüfling an die Prüfdose (8) oder an die zur Prüfdose parallel liegenden Buchsen bzw. Klemmen (9) und (10) anschließen. Der Anschluss (9) ist mit den kurzgeschlossenen Außen- leiterbuchsen und der Anschluss (10) mit dem Schutzkontakt der Prüfdose (8) verbunden. -
Seite 12: Messen Allgemein
Messen allgemein Für alle folgenden Messungen muss die Netzspannung innerhalb des zulässigen Bereiches von 207 253 V liegen. Die Genauigkeit der Messwerte entspricht dann den in den „Techni- schen Daten“ (siehe Kap. 7 auf Seite 23) genannten Werten. Sie können die Netzspannung in der Stellung „U 250 V“... -
Seite 13: Prüfen Von Geräten Nach Din Vde 0701-0702
Prüfen von Geräten nach DIN VDE 0701-0702 Die in den folgenden Kapiteln angegebenen Grenzwerte entsprechen dem aktuellen Stand der Normgesetzgebung zur Zeit der Drucklegung. Beachten Sie, dass die Normgesetzge- bung ständig an die Sicherheitsbedürfnisse des Marktes angepasst wird und die Grenzwerte sich somit ändern können. -
Seite 14: Sichtprüfung
Sichtprüfung Die Sichtprüfung wird vor der messtechnischen Prüfung durchgeführt. Beim Besichtigen ist z. B. auf Folgendes zu achten: • Schäden an den Anschlussleitungen; • Schäden an Isolierungen; • Bestimmungsgemäße Auswahl und Anwendung von Leitungen und Stecker; • Zustand des Netzsteckers, der Anschlussklemmen und -adern; •... -
Seite 15: Sonderfall Mit Geräte Mit Festanschluss
Maximal zulässige Werte des Schutzleiterwiderstands in Abhängigkeit der Leitungslänge Länge bis [m] 12, 5 27,5 42,5 mehr als 50 max. Widerstand [] Die Tabelle gilt auch für Leitungsroller und Verlängerungsleitungen. Bei längeren Leitungen gilt: zusätzlich 0,1 je weiterer 7,50 m Leitungslänge, Maximalbegrenzung von 1 unab- hängig vom Querschnitt des Leiters. -
Seite 16: Messen Des Isolationswiderstandes
Messen des Isolationswiderstandes Diese Messung darf nur dann durchgeführt werden, sofern die Prüfung des Schutzleiterwiderstands bestanden wurde. Sind im Prüfling allpolige elektrische Schalter vorhanden, z. B. Unterspan- nungsauslöser oder Relais, so wird bei dieser Prüfung nur die Zuleitung geprüft. Das Gerät ist ohne Netz nicht einschaltbar und somit kann die Isolationsprüfung das Gerät nicht erreichen. -
Seite 17: Messen Des Schutzleiterstroms
Gerätetypen Grenzwerte Mindestanzeigewerte Geräte der Schutzklasse I 1 M 1,15 M Geräte der Schutzklasse I mit Heizelementen 0,3 M 0,38 M Geräte der Schutzklasse II 2,0 M 2,25 M 1000 /V bzw. 250 k Geräte der Schutzklasse III bzw. batteriegespeiste Geräte Bei Unterschreitung des Grenzwertes muss eine Ableitstrommessung durchgeführt und bestanden werden. -
Seite 18: Messen Mit Ersatzableitstrommessverfahren
5.5.1 Messen mit Ersatzableitstrommessverfahren Achtung! Berühren Sie nicht die Anschlusskontakte des Gerätes, wenn eine Ersatzableitstrommessung läuft! ➭ Schließen Sie den Prüfling wie im folgenden Bild an.. An Prüfdose ➭ Stellen Sie den Messfunktionsschalter auf den Bereich „I 20 mA“. ➭ Schalten Sie den Prüfling in allen Funktionen ein und sorgen Sie dafür, dass z. -
Seite 19: Messen Des Berührungsstroms
Messen des Berührungsstroms Bei Geräten der Schutzklasse II oder bei denen der Klasse I mit berührbaren leitfähigen Tei- len, die nicht mit dem Schutzleiter verbunden sind, kann statt einer Isolationswiderstands- messung eine Messung des Berührstromes vorgenommen werden. Es dürfen folgende Messverfahren verwen- det werden: •... -
Seite 20: Messen Mit Differenzstrommessverfahren
5.6.2 Messen mit Differenzstrommessverfahren Achtung! Die Schutzleiterprüfung muss vorher durchgeführt und bestanden werden. ➭ Schließen Sie den Prüfling wie im folgenden Bild an. An berührbare Metallteile An Netzdose Diff KS17-4 ➭ Schließen Sie die Leitung der Prüfspitze an die Buchse „2 mA“ an. ➭... -
Seite 21: Direktes Messverfahren
5.6.3 Direktes Messverfahren Der Prüfling kann zu dieser Messung am Netz verbleiben oder an der Netzdose angeschlos- sen werden. Bei einer Prüfung gemäß DIN VDE 0701-0702 können Prüflinge mit externen Verbindungen wie Datenleitungen usw. innerhalb ihrer Gesamtkonfiguration am Aufstellungs- ort geprüft werden. Hinweis! Ein Fehler im Prüfling kann bei dieser Prüfung den RCD (FI-Schutzschalter) der Netz- versorgung auslösen und somit eine Betriebsunterbrechung verursachen. -
Seite 22: Messen Von Verbraucherströmen Über Die Netzdose
Messen von Verbraucherströmen über die Netzdose An Netzdose Netz Achtung! An die Netzdose (7) dürfen Sie einen Prüfling erst nach bestandener Sicherheitsprüfung (Prüfungen nach DIN VDE 0701-0702) anschließen! ➭ Schließen Sie den Prüfling mit seinem Schutzkontaktstecker an die Netzdose (7) an. ➭... -
Seite 23: Technische Daten
Technische Daten Messgröße Messbereich Auflösung U LEERLAUF 0 19,99 < 20 V Schutzleiter- 10 m — > 200 mA widerstand 0,05 19,99 M 600 V Isolationswider- 10 k ca. 100 < 10 mA > 1 mA stand k... - Seite 24 Einflussgrößen und Einflusseffekte Einflussgröße/ Bezeich- Einflusseffekte % v. Messwert Einflussbereich nung gemäß DIN VDE 0404 Veränderung der Lage — Veränderung der Versorgungs- spannung der Prüfeinrichtung Temperaturschwankung angegebene Einflusseffekte gelten pro 10 K Tempe- raturänderung: 0 21 C und 25 ...
- Seite 25 Elektrische Sicherheit Schutzklasse Netznennspannung 230 V Prüfspannung Netz + PE (Netz) + 2 mA-Buchse zur Prüfung auf Spannungsfrei- heit gegen Prüfdose, Anschlussbuchsen für Außen- und Schutzlei- ter sowie Greifklemme: 3 kV Netz gegen PE (Netz) + 2 mA- Buchse: 1,5 kV Messkategorie Verschmutzungsgrad Sicherheitsabschaltung...
-
Seite 26: Wartung - Kalibrierung
Wartung – Kalibrierung Wartung Gehäuse Eine besondere Wartung ist nicht nötig. Achten Sie auf eine saubere und trockene Oberflä- che. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Lösungs-, Putz- und Scheuermitteln. Rekalibrierung Die Messaufgabe und Beanspruchung Ihres Messgeräts beeinflussen die Alterung der Bauelemente und kann zu Abweichungen von der zugesicherten Genauigkeit führen. -
Seite 27: Reparatur- Und Ersatzteil-Service
Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Beuthener Straße 41 90471 Nürnberg · Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlassungen zur Verfügung. -
Seite 28: Produktsupport
Produktsupport Bitte wenden Sie sich im Bedarfsfall an: GMC-I Messtechnik GmbH Hotline Produktsupport Telefon D 0900 1 8602-00 A/CH +49 911 8602-0 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com Schulung Seminare mit Praktikum finden Sie auf unserer Homepage: http://www.gossenmetrawatt.com Schulungen in Nürnberg GMC-I Messtechnik GmbH Bereich Schulung Telefon +49 911 8602-935...
