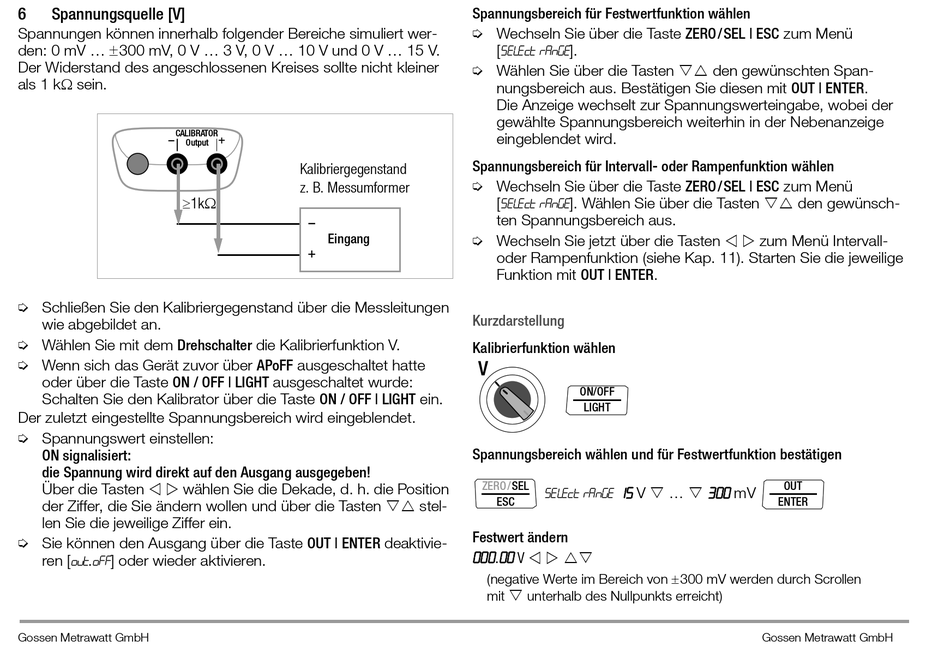

6 Spannungsquelle [V]
Spannungen können innerhalb folgender Bereiche simuliert wer-
den: 0 mV ... 300 mV, 0 V ... 3 V, 0 V ... 10 V und 0 V ... 15 V.
Der Widerstand des angeschlossenen Kreises sollte nicht kleiner
als 1 k sein.
CALIBRATOR
–
Output
1k
➭ Schließen Sie den Kalibriergegenstand über die Messleitungen
wie abgebildet an.
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion V.
➭ Wenn sich das Gerät zuvor über APoFF ausgeschaltet hatte
oder über die Taste ON / OFF | LIGHT ausgeschaltet wurde:
Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
Der zuletzt eingestellte Spannungsbereich wird eingeblendet.
➭ Spannungswert einstellen:
ON signalisiert:
die Spannung wird direkt auf den Ausgang ausgegeben!
Über die Tasten  wählen Sie die Dekade, d. h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten stel-
len Sie die jeweilige Ziffer ein.
➭ Sie können den Ausgang über die Taste OUT | ENTER deaktivie-
ren [ . ] oder wieder aktivieren.
out off
Gossen Metrawatt GmbH
+
Kalibriergegenstand
z. B. Messumformer
–
Eingang
+
Spannungsbereich für Festwertfunktion wählen
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
[ ].
select range
➭ Wählen Sie über die Tasten  den gewünschten Span-
nungsbereich aus. Bestätigen Sie diesen mit OUT | ENTER.
Die Anzeige wechselt zur Spannungswerteingabe, wobei der
gewählte Spannungsbereich weiterhin in der Nebenanzeige
eingeblendet wird.
Spannungsbereich für Intervall- oder Rampenfunktion wählen
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
[ ]. Wählen Sie über die Tasten  den gewünsch-
select range
ten Spannungsbereich aus.
➭ Wechseln Sie jetzt über die Tasten  zum Menü Intervall-
oder Rampenfunktion (siehe Kap. 11). Starten Sie die jeweilige
Funktion mit OUT | ENTER.
Kurzdarstellung
Kalibrierfunktion wählen
V
ON/OFF
LIGHT
Spannungsbereich wählen und für Festwertfunktion bestätigen
ZERO/SEL
15 V    300 mV
select range
ESC
Festwert ändern
000.00 V   
(negative Werte im Bereich von 300 mV werden durch Scrollen

mit unterhalb des Nullpunkts erreicht)
OUT
ENTER
