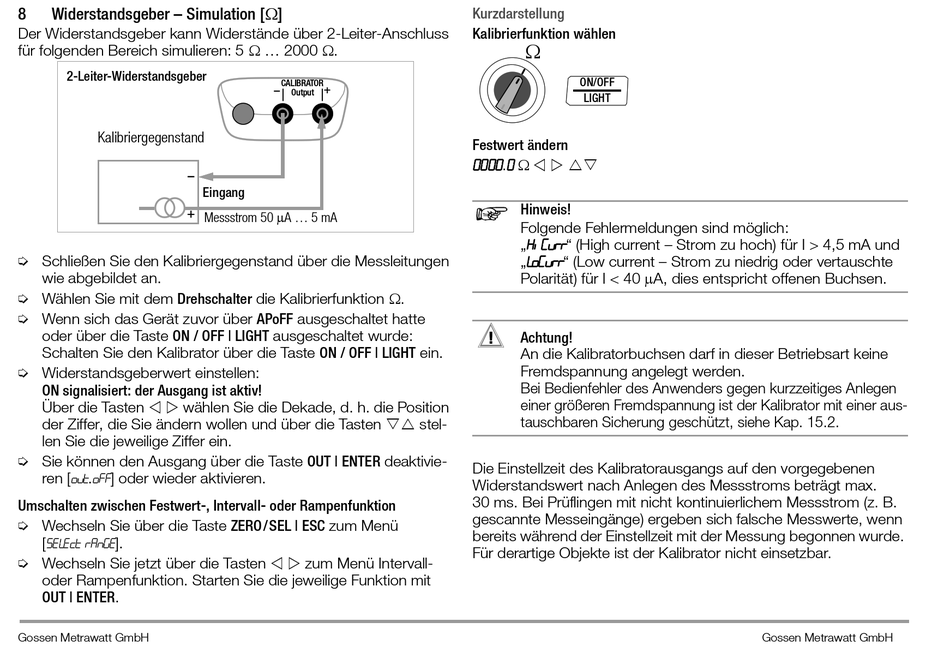

8 Widerstandsgeber – Simulation []
Der Widerstandsgeber kann Widerstände über 2-Leiter-Anschluss
für folgenden Bereich simulieren: 5  ... 2000 .
2-Leiter-Widerstandsgeber
Kalibriergegenstand
–
+
➭ Schließen Sie den Kalibriergegenstand über die Messleitungen
wie abgebildet an.
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion .
➭ Wenn sich das Gerät zuvor über APoFF ausgeschaltet hatte
oder über die Taste ON / OFF | LIGHT ausgeschaltet wurde:
Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
➭ Widerstandsgeberwert einstellen:
ON signalisiert: der Ausgang ist aktiv!
Über die Tasten  wählen Sie die Dekade, d. h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten stel-
len Sie die jeweilige Ziffer ein.
➭ Sie können den Ausgang über die Taste OUT | ENTER deaktivie-
ren [ . ] oder wieder aktivieren.
out off
Umschalten zwischen Festwert-, Intervall- oder Rampenfunktion
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
[ ].
select range
➭ Wechseln Sie jetzt über die Tasten  zum Menü Intervall-
oder Rampenfunktion. Starten Sie die jeweilige Funktion mit
OUT | ENTER.
Gossen Metrawatt GmbH
CALIBRATOR
+
–
Output
Eingang
Messstrom 50 A ... 5 mA
Kurzdarstellung
Kalibrierfunktion wählen

ON/OFF
LIGHT
Festwert ändern
0000.0    
Hinweis!
Folgende Fehlermeldungen sind möglich:
„HiCurr" (High current – Strom zu hoch) für I > 4,5 mA und
„LoCurr" (Low current – Strom zu niedrig oder vertauschte
Polarität) für I < 40 A, dies entspricht offenen Buchsen.
!
Achtung!
An die Kalibratorbuchsen darf in dieser Betriebsart keine
Fremdspannung angelegt werden.
Bei Bedienfehler des Anwenders gegen kurzzeitiges Anlegen
einer größeren Fremdspannung ist der Kalibrator mit einer aus-
tauschbaren Sicherung geschützt, siehe Kap. 15.2.
Die Einstellzeit des Kalibratorausgangs auf den vorgegebenen
Widerstandswert nach Anlegen des Messstroms beträgt max.
30 ms. Bei Prüflingen mit nicht kontinuierlichem Messstrom (z. B.
gescannte Messeingänge) ergeben sich falsche Messwerte, wenn
bereits während der Einstellzeit mit der Messung begonnen wurde.
Für derartige Objekte ist der Kalibrator nicht einsetzbar.
