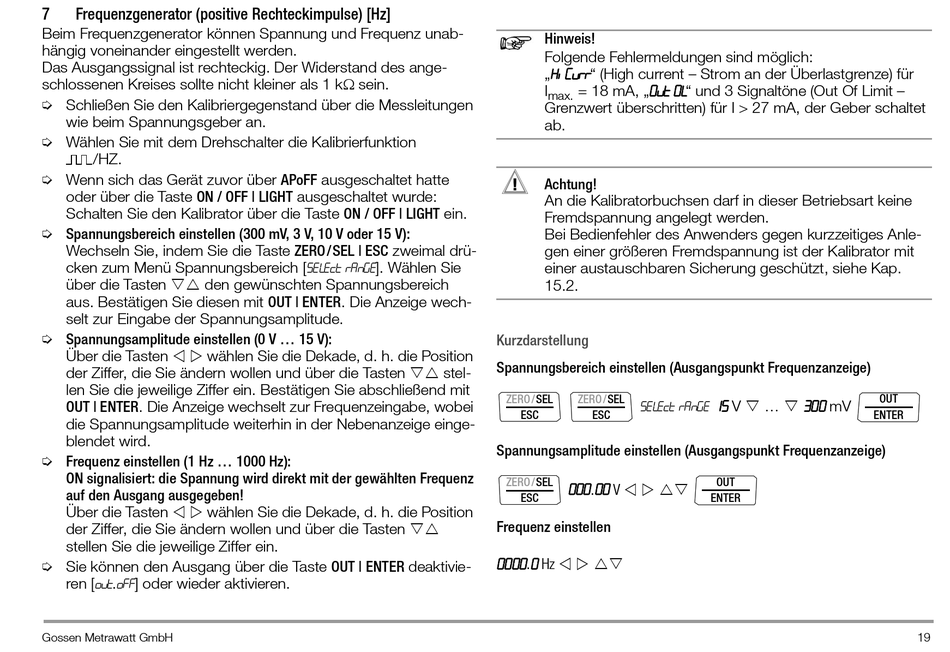

Gossen MetraWatt METRAHIT CAL Bedienungsanleitung Seite 19

7 Frequenzgenerator (positive Rechteckimpulse) [Hz]
Beim Frequenzgenerator können Spannung und Frequenz unab-
hängig voneinander eingestellt werden.
Das Ausgangssignal ist rechteckig. Der Widerstand des ange-
schlossenen Kreises sollte nicht kleiner als 1 k sein.
➭ Schließen Sie den Kalibriergegenstand über die Messleitungen
wie beim Spannungsgeber an.
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion
/HZ.
➭ Wenn sich das Gerät zuvor über APoFF ausgeschaltet hatte
oder über die Taste ON / OFF | LIGHT ausgeschaltet wurde:
Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
➭ Spannungsbereich einstellen (300 mV, 3 V, 10 V oder 15 V):
Wechseln Sie, indem Sie die Taste ZERO/SEL | ESC zweimal drü-
cken zum Menü Spannungsbereich [
über die Tasten  den gewünschten Spannungsbereich
aus. Bestätigen Sie diesen mit OUT | ENTER. Die Anzeige wech-
selt zur Eingabe der Spannungsamplitude.
➭ Spannungsamplitude einstellen (0 V ... 15 V):
Über die Tasten  wählen Sie die Dekade, d. h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten stel-
len Sie die jeweilige Ziffer ein. Bestätigen Sie abschließend mit
OUT | ENTER. Die Anzeige wechselt zur Frequenzeingabe, wobei
die Spannungsamplitude weiterhin in der Nebenanzeige einge-
blendet wird.
➭ Frequenz einstellen (1 Hz ... 1000 Hz):
ON signalisiert: die Spannung wird direkt mit der gewählten Frequenz
auf den Ausgang ausgegeben!
Über die Tasten  wählen Sie die Dekade, d. h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten 
stellen Sie die jeweilige Ziffer ein.
➭ Sie können den Ausgang über die Taste OUT | ENTER deaktivie-
ren [ . ] oder wieder aktivieren.
out off
Gossen Metrawatt GmbH
]. Wählen Sie
select range
Hinweis!
Folgende Fehlermeldungen sind möglich:
„HiCurr" (High current – Strom an der Überlastgrenze) für
I = 18 mA, „0ut 0l" und 3 Signaltöne (Out Of Limit –
max.
Grenzwert überschritten) für I > 27 mA, der Geber schaltet
ab.
! Achtung!
An die Kalibratorbuchsen darf in dieser Betriebsart keine
Fremdspannung angelegt werden.
Bei Bedienfehler des Anwenders gegen kurzzeitiges Anle-
gen einer größeren Fremdspannung ist der Kalibrator mit
einer austauschbaren Sicherung geschützt, siehe Kap.
15.2.
Kurzdarstellung
Spannungsbereich einstellen (Ausgangspunkt Frequenzanzeige)
ZERO/SEL ZERO/SEL
select range
ESC ESC
Spannungsamplitude einstellen (Ausgangspunkt Frequenzanzeige)
ZERO/SEL
000.00 V   
ESC
Frequenz einstellen
0000.0 Hz   
OUT
15 V    300 mV
ENTER
OUT
ENTER
