Funktionsbeschreibung, Anwendungen
Zur Auswahl stehen Ihnen 10 Thermoelementarten, die Sie über
nach IEC/DIN spezifizierte Temperaturbereiche simulieren können.
Sie haben dabei die Wahl, die intern gemessene Vergleichsstellen-
Temperatur zu verwenden oder die Temperatur einer externen Ver-
gleichsstelle –30 bis +60 C numerisch einzugeben.
Wichtige Hinweise zur Referenztemperatur
Die interne Referenztemperatur wird laufend mit einem eingebau-
ten Temperatursensor gemessen.
Bei Kalibriergegenständen mit Thermoelement-Messeingang wird
die Referenz-Temperatur in der Regel am Anschluss für das Ther-
moelement gemessen.
Die beiden Messungen können verschieden sein und ihre Differenz
geht bei der Simulation des Thermoelements voll als Fehler ein.
Folgende Methoden helfen, diesen Fehler zu reduzieren:
a) Die Verbindung vom Kalibriergegenstand an die Buchsen des
Kalibrators erfolgt mit Ausgleichsleitung für das zu simulierende
Thermoelement.
b) Sie messen mit einem präzisen Temperatur-Messgerät die
Temperatur am Thermoelement-Anschluss des Kalibriergegen-
stands und geben den Wert als externe Referenz-Temperatur in
den Kalibrator ein. Die Verbindung zwischen Kalibrator und
Kalibriergegenstand erfolgt durch Kupferleitungen.
Die Eingabe der externen Referenztemperatur dient überdies in
allen Fällen, wo die Temperaturmessung im Kalibriergegenstand
über eine thermostatisierte Vergleichsstelle (Ende der Ausgleichs-
leitung des Thermoelements) erfolgt.
Gossen Metrawatt GmbH
!
Achtung!
An die Kalibratorbuchsen darf in dieser Betriebsart keine
Fremdspannung angelegt werden.
Bei Bedienfehler des Anwenders gegen kurzzeitiges Anle-
gen einer größeren Fremdspannung ist der Kalibrator mit
einer austauschbaren Sicherung geschützt, siehe Kap.
15.2.

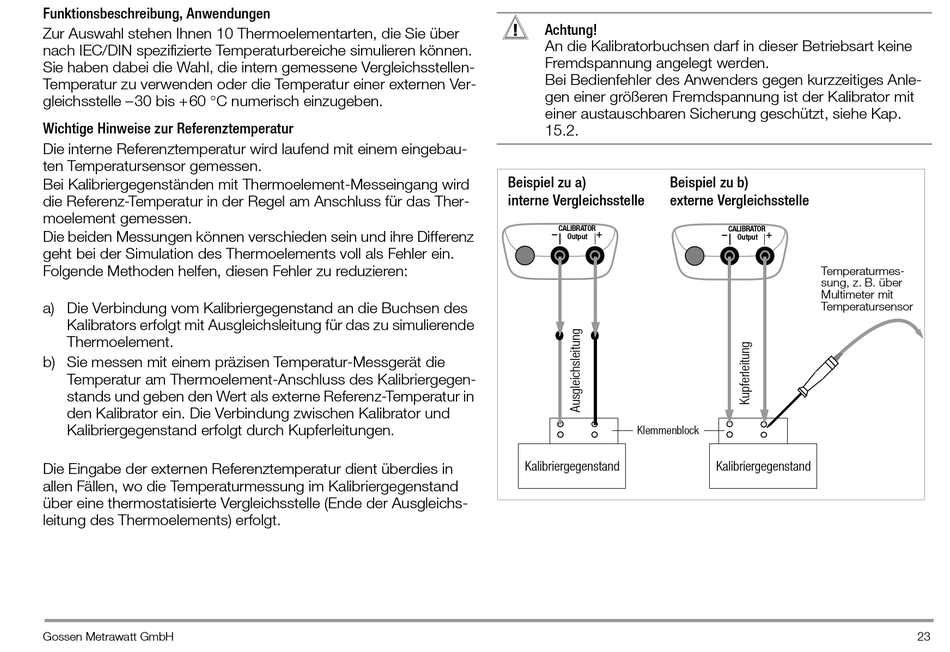

Beispiel zu a) Beispiel zu b)
interne Vergleichsstelle externe Vergleichsstelle
CALIBRATOR
– +
Output
Klemmenblock
Kalibriergegenstand
CALIBRATOR
+
–
Output
Temperaturmes-
sung, z. B. über
Multimeter mit
Temperatursensor
Kalibriergegenstand
