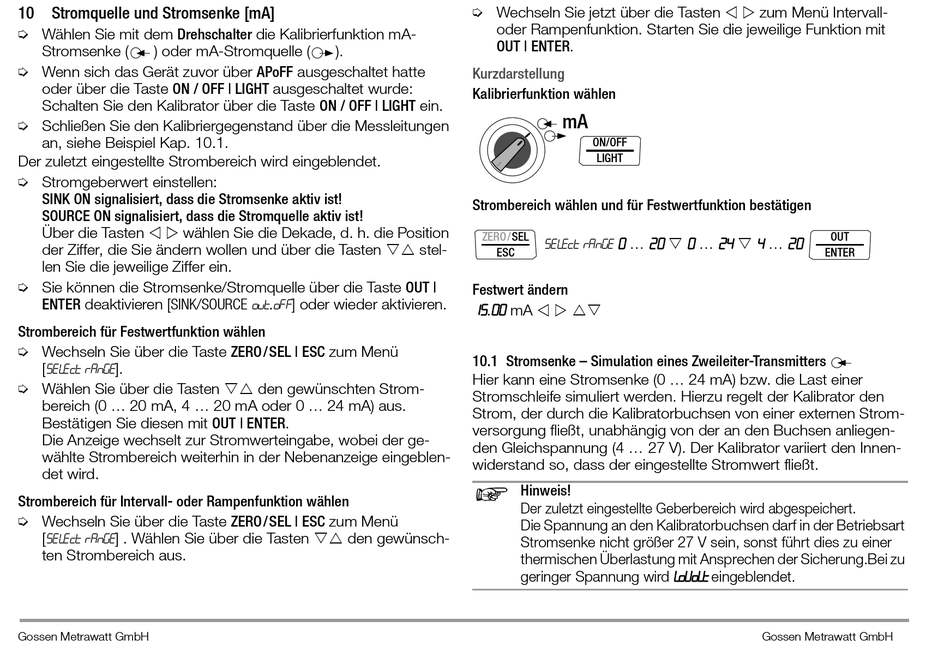

10 Stromquelle und Stromsenke [mA]
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion mA-
Stromsenke (
) oder mA-Stromquelle (
➭ Wenn sich das Gerät zuvor über APoFF ausgeschaltet hatte
oder über die Taste ON / OFF | LIGHT ausgeschaltet wurde:
Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
➭ Schließen Sie den Kalibriergegenstand über die Messleitungen
an, siehe Beispiel Kap. 10.1.
Der zuletzt eingestellte Strombereich wird eingeblendet.
➭ Stromgeberwert einstellen:
SINK ON signalisiert, dass die Stromsenke aktiv ist!
SOURCE ON signalisiert, dass die Stromquelle aktiv ist!
Über die Tasten  wählen Sie die Dekade, d. h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten stel-
len Sie die jeweilige Ziffer ein.
➭ Sie können die Stromsenke/Stromquelle über die Taste OUT |
ENTER deaktivieren [SINK/SOURCE
Strombereich für Festwertfunktion wählen
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
[
].
select range
➭ Wählen Sie über die Tasten  den gewünschten Strom-
bereich (0 20 mA, 4 20 mA oder 0 24 mA) aus.
Bestätigen Sie diesen mit OUT | ENTER.
Die Anzeige wechselt zur Stromwerteingabe, wobei der ge-
wählte Strombereich weiterhin in der Nebenanzeige eingeblen-
det wird.
Strombereich für Intervall- oder Rampenfunktion wählen
➭ Wechseln Sie über die Taste ZERO/SEL | ESC zum Menü
[
] . Wählen Sie über die Tasten  den gewünsch-
select range
ten Strombereich aus.
Gossen Metrawatt GmbH
).
.
] oder wieder aktivieren.
out
off
➭ Wechseln Sie jetzt über die Tasten  zum Menü Intervall-
oder Rampenfunktion. Starten Sie die jeweilige Funktion mit
OUT | ENTER.
Kurzdarstellung
Kalibrierfunktion wählen
mA
ON/OFF
LIGHT
Strombereich wählen und für Festwertfunktion bestätigen
ZERO/SEL
0  20  0  24  4  20
select range
ESC
Festwert ändern
15.00 mA   
10.1 Stromsenke – Simulation eines Zweileiter-Transmitters
Hier kann eine Stromsenke (0 24 mA) bzw. die Last einer
Stromschleife simuliert werden. Hierzu regelt der Kalibrator den
Strom, der durch die Kalibratorbuchsen von einer externen Strom-
versorgung fließt, unabhängig von der an den Buchsen anliegen-
den Gleichspannung (4  27 V). Der Kalibrator variiert den Innen-
widerstand so, dass der eingestellte Stromwert fließt.
Hinweis!
Der zuletzt eingestellte Geberbereich wird abgespeichert.
Die Spannung an den Kalibratorbuchsen darf in der Betriebsart
Stromsenke nicht größer 27 V sein, sonst führt dies zu einer
thermischen Überlastung mit Ansprechen der Sicherung.Bei zu
geringer Spannung wird LoVolt eingeblendet.
OUT
ENTER
Gossen Metrawatt GmbH
