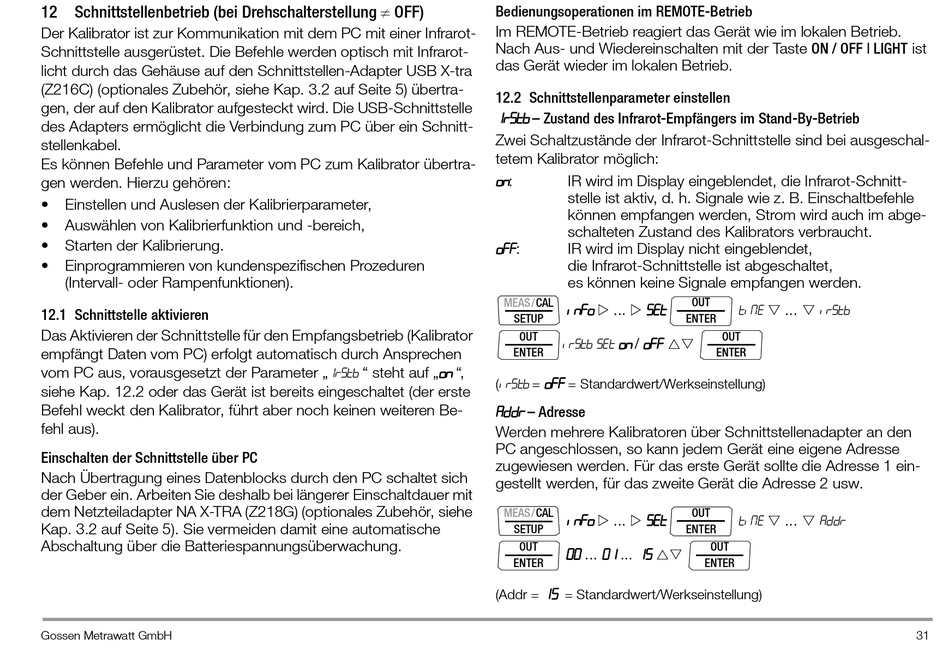

12 Schnittstellenbetrieb (bei Drehschalterstellung OFF)
Der Kalibrator ist zur Kommunikation mit dem PC mit einer Infrarot-
Schnittstelle ausgerüstet. Die Befehle werden optisch mit Infrarot-
licht durch das Gehäuse auf den Schnittstellen-Adapter USB X-tra
(Z216C) (optionales Zubehör, siehe Kap. 3.2 auf Seite 5) übertra-
gen, der auf den Kalibrator aufgesteckt wird. Die USB-Schnittstelle
des Adapters ermöglicht die Verbindung zum PC über ein Schnitt-
stellenkabel.
Es können Befehle und Parameter vom PC zum Kalibrator übertra-
gen werden. Hierzu gehören:
•
Einstellen und Auslesen der Kalibrierparameter,
•
Auswählen von Kalibrierfunktion und -bereich,
•
Starten der Kalibrierung.
•
Einprogrammieren von kundenspezifischen Prozeduren
(Intervall- oder Rampenfunktionen).
12.1 Schnittstelle aktivieren
Das Aktivieren der Schnittstelle für den Empfangsbetrieb (Kalibrator
empfängt Daten vom PC) erfolgt automatisch durch Ansprechen
vom PC aus, vorausgesetzt der Parameter „
siehe Kap. 12.2 oder das Gerät ist bereits eingeschaltet (der erste
Befehl weckt den Kalibrator, führt aber noch keinen weiteren Be-
fehl aus).
Einschalten der Schnittstelle über PC
Nach Übertragung eines Datenblocks durch den PC schaltet sich
der Geber ein. Arbeiten Sie deshalb bei längerer Einschaltdauer mit
dem Netzteiladapter NA X-TRA (Z218G) (optionales Zubehör, siehe
Kap. 3.2 auf Seite 5). Sie vermeiden damit eine automatische
Abschaltung über die Batteriespannungsüberwachung.
