Endress+Hauser Raman Rxn2 Betriebsanleitung Seite 33

Raman Rxn2
1
7.4 Hardware-Komponenten des Raman Rxn2
7.4.1 Laser
Der im Raman Rxn2 eingesetzte Laser ist eine Sonderausführung des Endress+Hauser Lasers der Klasse 3B.
Er verfügt über einen verriegelbaren Injektor, der keine routinemäßige Justierung erfordert.
Der Laser kann über den Schalter LASER ENABLE auf der Frontseite des Basisgeräts jederzeit ein- und ausgeschaltet
werden, während der Raman Rxn2 in Betrieb ist.
7.4.1.1 Laseraustrittsöffnungen
Austrittsöffnungen für die Laserstrahlung sind an folgenden Stellen an und im Raman Rxn2 zu finden:
• Sondenkopf
• Anschlusstafel
• Kalibriermodul
• Laser
Endress+Hauser

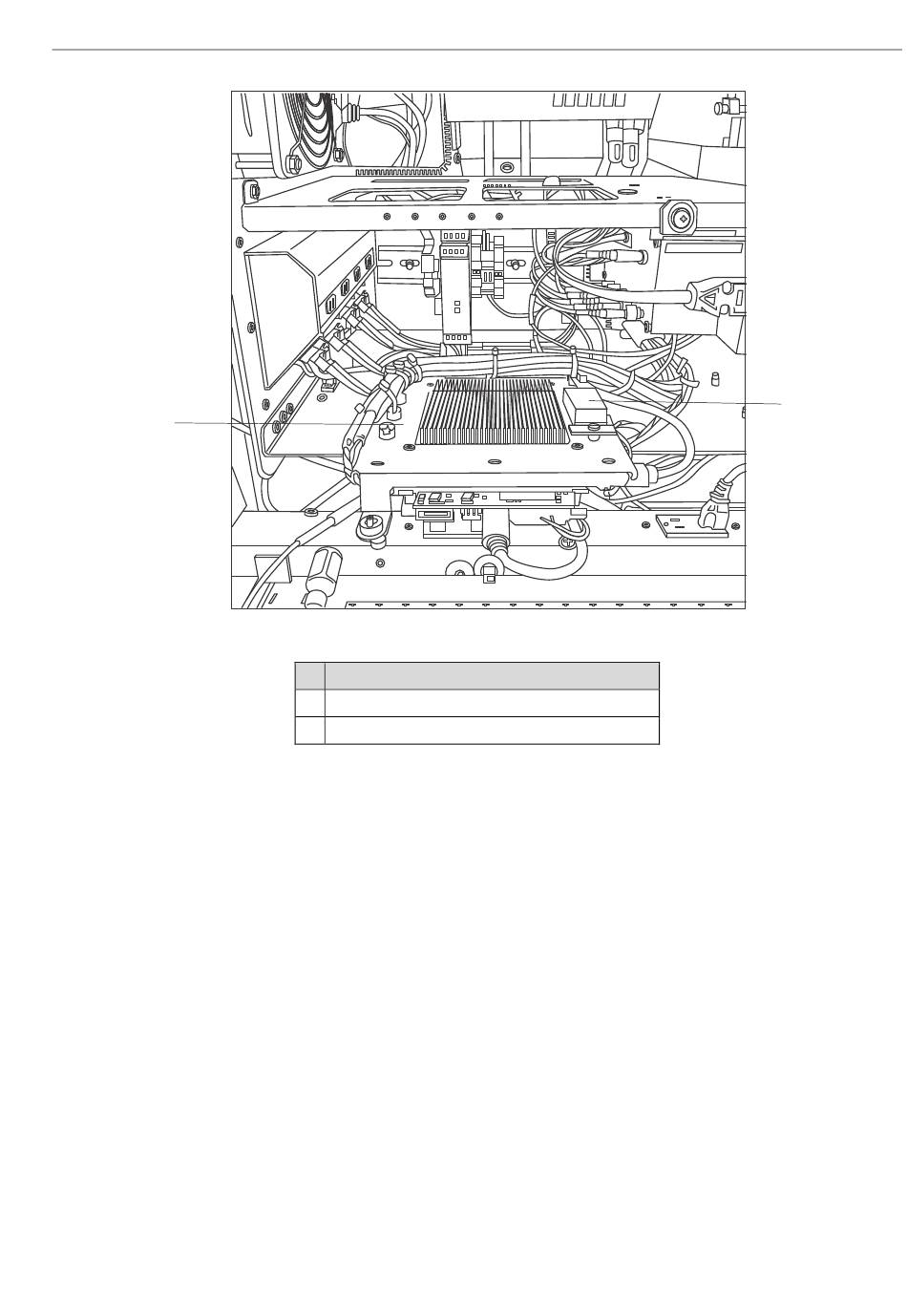

Abbildung 25: Integrierte Steuerung in der Serviceposition verriegelt
# Beschreibung
1 Eigensicherer Trenner Verriegelung
2 Backup-Batterie integrierte Steuerung
Betriebsanleitung
2
A0048615
33
