Raman Rxn2
3.3
Produktaufbau
3.3.1
Frontplatte
Auf der Frontplatte des Geräts befinden sich die standardmäßigen Benutzerschnittstellen. Hierzu gehören der
Netzschalter zum EIN-/AUSSCHALTEN (ON/OFF) des Geräts, der Schlüsselschalter zum EIN-/AUSSCHALTEN
(ON/OFF) des Lasers, die LED-Anzeigen und ein USB-Port (USB 3.0).
#
Bezeichnung
1
Laserschlüsselschalter
2
Netzschalter
Statusanzeigen der
3
Sondenverbindung
4
USB 3.0-Port
Endress+Hauser
1
2

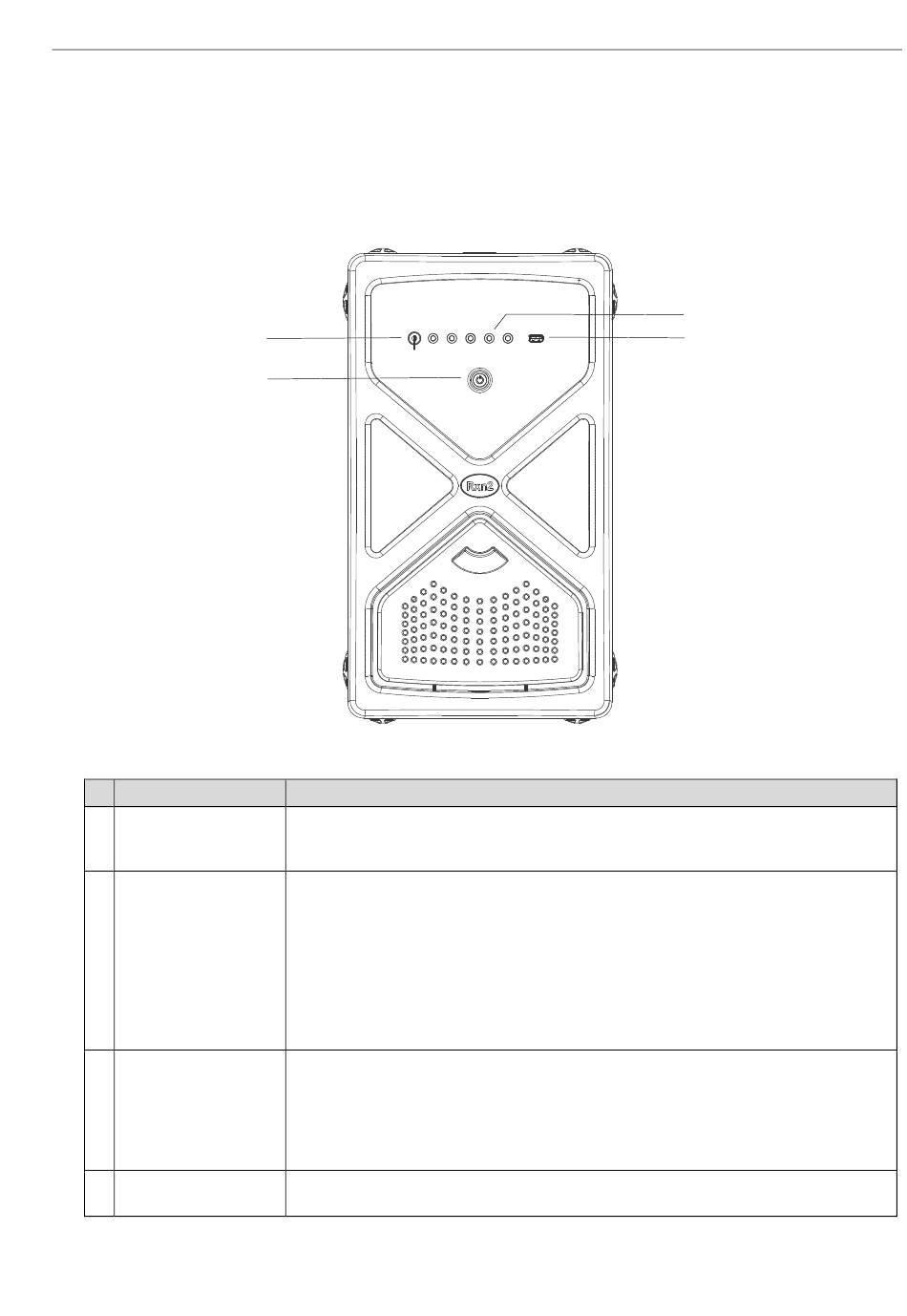

Abbildung 1: Frontplatte des vierkanaligenRaman Rxn2-Analysators
Beschreibung
Der Laserschlüsselschalter schaltet den Laser ein und aus. Die rote LED-Anzeige neben dem
Laserschlüsselschalter zeigt den Betriebsstatus des Lasers an. Zum Einschalten den Schlüssel
in die Position ON drehen.
Über den Netzschalter wird das Gerät ein- und ausgeschaltet, was auch den Laser beinhaltet,
und zwar unabhängig von der Position des Laserschlüsselschalters. Die Power-Drucktaste
verfügt über eine blaue LED in Form eines Leistungssymbols, die den Leistungsstatus des
Systems anzeigt. Die Power-Drucktaste zeigt durch ein unterschiedliches Blinkverhalten
Fehlerbedingungen an, wenn die integrierte Software sie nicht kommunizieren kann.
Zum Einschalten des Geräts Ein-/Ausschalttaste einmal drücken und loslassen. Um ein
reagierendes Gerät auszuschalten, das Gerät über Raman RunTime herunterfahren. Wenn
das Gerät nicht reagiert, kann es ausgeschaltet werden, indem die Ein-/Ausschalttaste
gedrückt und 10 Sekunden lang gedrückt gehalten wird.
Die gelben LED-Anzeigen zwischen dem Laserschlüsselschalter und dem USB 3.0-Port
zeigen den Status der physischen Verbindung der Sonden an. Während sich auf der
Frontplatte des Raman Rxn2 in der Vierkanalkonfiguration vier LED-Anzeigen befinden,
sind auf der Frontplatte des Raman Rxn2 in der Hybridkonfiguration nur zwei LED-Anzeigen
und auf der Frontplatte des Raman Rxn2 in der Einkanalkonfiguration nur eine LED-
Anzeige.
Der USB 3.0-Port dient dazu, mithilfe eines USB Flash Drives Diagnosedaten aus dem Gerät
zu exportieren.
3
4
A0054420
