Raman Rxn2

6. Gummikappe vom MT-Erfassungsfasersteckverbinder entfernen. Abdeckung des Erfassungs-Port (COLL)

anheben und halten, während die Faser angeschlossen wird. Den weißen Punkt auf dem MT-Fasersteck-

verbinder auf die weiße Markierung auf dem COLL-Port ausrichten, und den Fasersteckverbinder einstecken,

bis er mit einem Klicken einrastet. Die Faser sollte, wie unten dargestellt, spiralförmig geführt werden, um

Knicke zu vermeiden.

7. Klemme der Anregungsfaser entfernen, indem die Schraube der Klemme mit einem 3/32"-Schraubendreher

mit Kugelkopf (mit dem Analysator mitgeliefert) gelöst und die Klemme zur Seite geschoben wird.

8. Die Gewindekappe vom Anregungs-Port (EXC) entfernen.

Abbildung 13: Korrektes Entfernen der Klemme der Anregungsfaser und der Gewindekappe vom Anregungs-Port

9. Die saubere Anregungsfaser an den EXC-Port auf der Anschlussplatte anschließen, indem der Schlüssel auf dem

Fasersteckverbinder auf die Markierung auf dem EXC-Port-Steckverbinder ausgerichtet wird. Die Faser sollte

spiralförmig geführt werden, um Knicke zu vermeiden.

Endress+Hauser

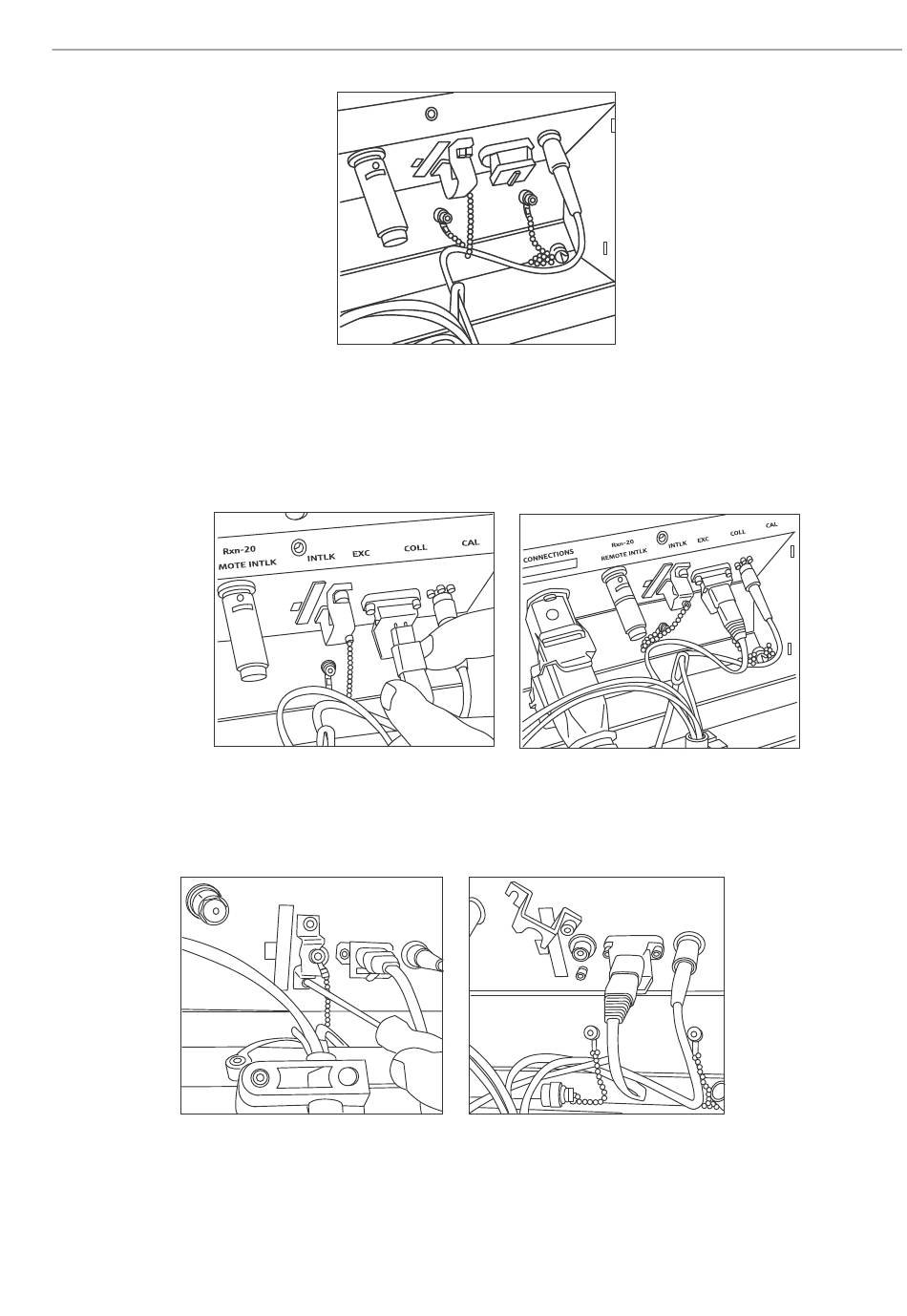

Abbildung 11: Korrekter Anschluss und Führung der Kalibrierfaser

Abbildung 12: Korrekter Anschluss und Führung der Erfassungsfaser

A0048453

A0048455

Betriebsanleitung

A0048454
