Betriebsanleitung
2. Abdeckung etwa 6,4 mm (0,25 in) bis zum Stopp nach hinten schieben, um die Clips zu lösen, mit denen
die Abdeckung auf den schwarzen Seitenschienen gesichert ist.
3. Eingebaute Steuerungsplatine lokalisieren.
4. Unverlierbare Schraube lösen, mit der die Steuerungsplatine gehalten wird.
5. Am Arretierungsstift (1) ziehen und Platine an der unverlierbaren Schraube (2) anheben, um die
Steuerungsplatine um 90 Grad zu klappen. Arretierungsstift loslassen, um die Steuerungsplatine in
aufrechter Position zu verriegeln.
Die SAFT-Batterie ist jetzt sichtbar und zugänglich.
o
44

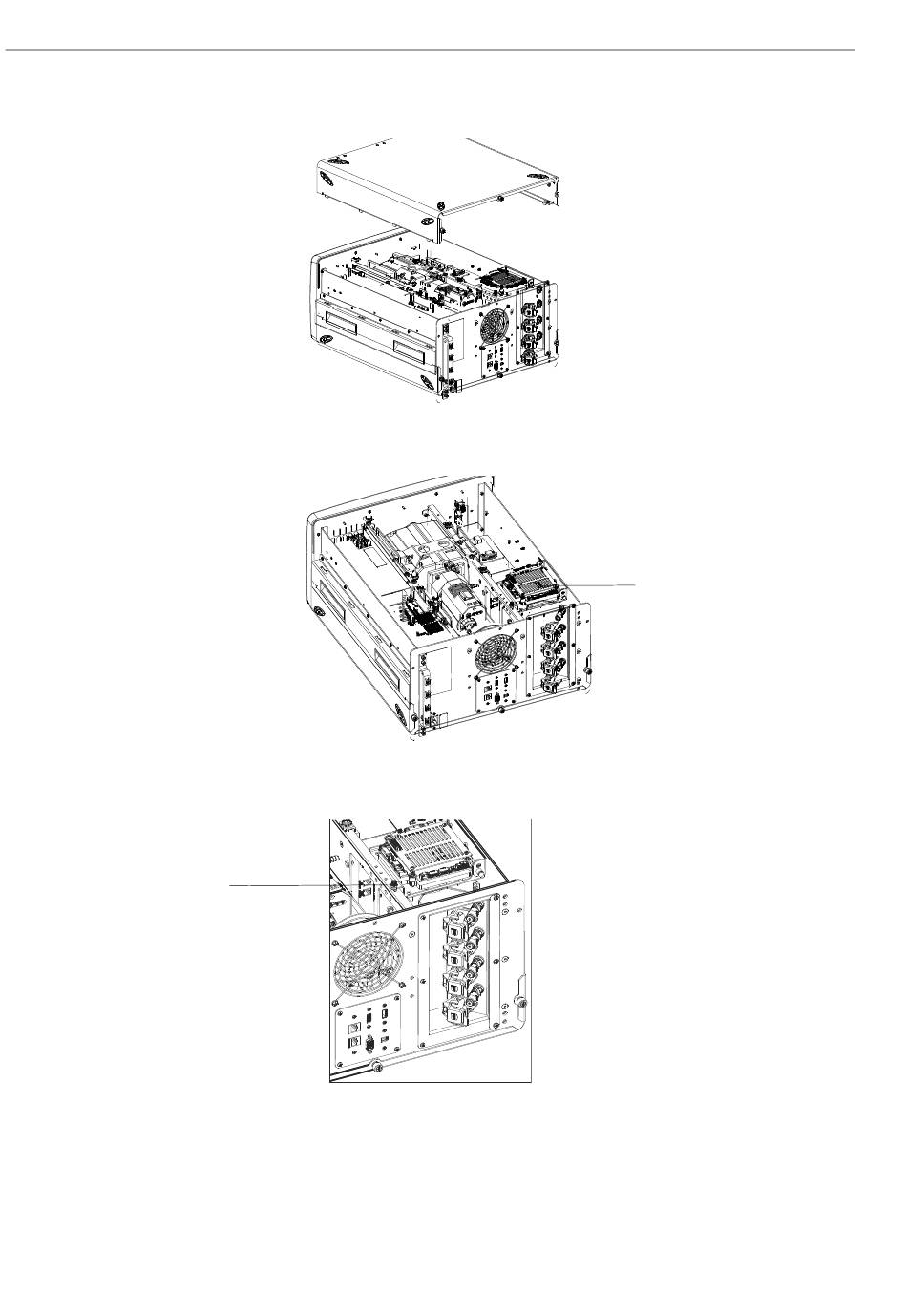

Abbildung 30: Abdeckung des Raman Rxn2 nach hinten schieben
Abbildung 31: Rückansicht mit Steuerungsplatine in normaler Position (1)
1
Abbildung 32: Unverlierbare Schrauben zur Sicherung der eingebauten Steuerung (1)
A0055213
1
A0055214
A0055209
