Endress+Hauser Raman Rxn2 Betriebsanleitung Seite 27

Raman Rxn2
1
2
3
4

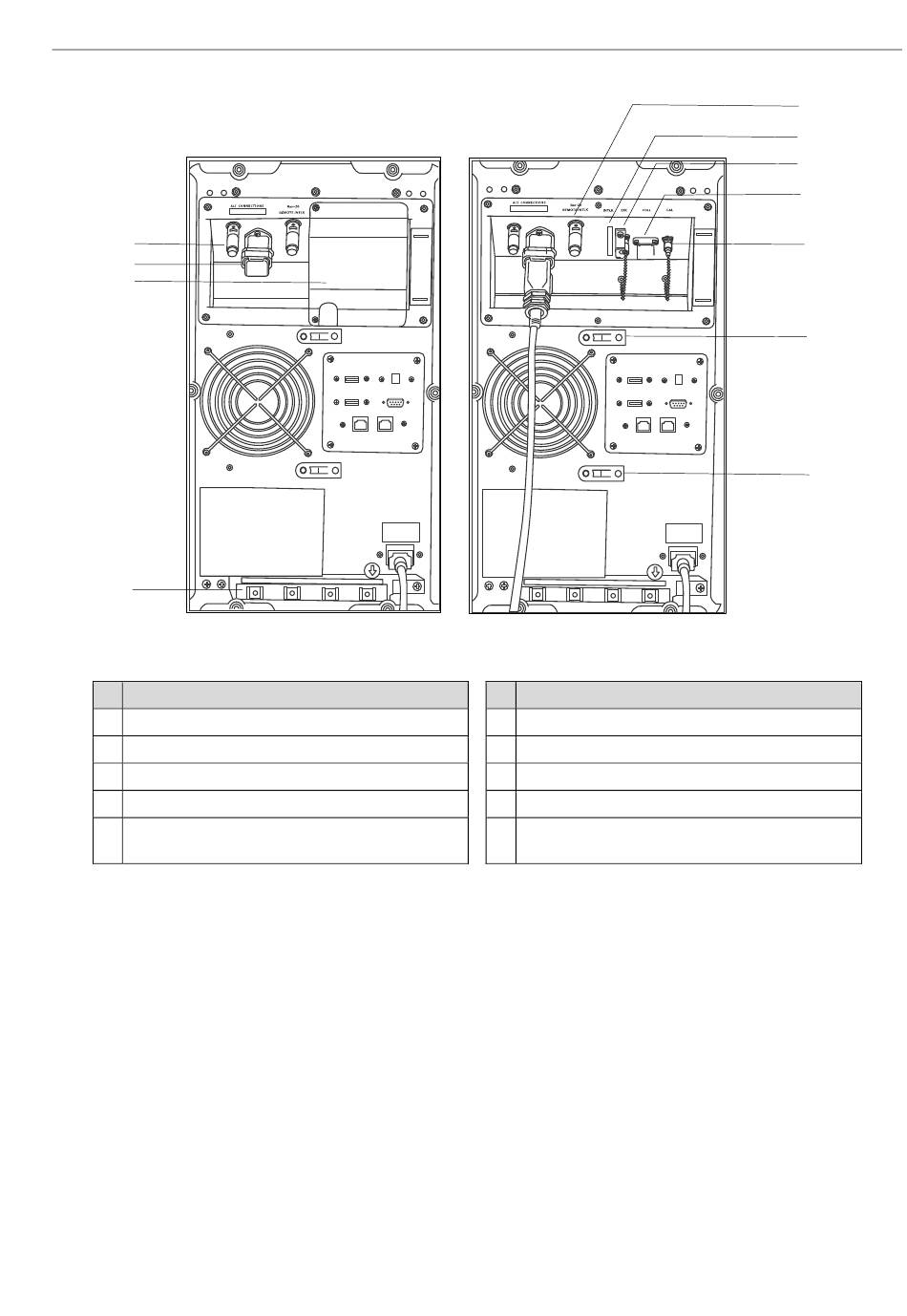

Abbildung 19: Rückplatte des Raman Rxn2 in der Hybridkonfiguration mit angebrachter Abdeckung für Rxn-20-Kanal (links)
# Beschreibung
1 Abgesetzter Verriegelungsstecker (ALT-Kanal)
2 EO-Faserverbindung (ALT-Kanal)
3 Abdeckung Rxn-20-Kanal
4 Zugentlastung für EO-Faserkabel (ALT-Kanal)
5 Abgesetzter Verriegelungsschalter (Rxn-20-Kanal)
7.2.1 Leistung und Erdung
Der Raman Rxn2 verfügt auf der Geräterückseite über eine standardmäßige IEC‑320 C‑14 Buchse für den Netz-
anschluss. An das Basisgerät kann ein beliebiges Netzkabel mit einem IEC‑320 C‑13 Stecker angeschlossen werden.
Der Raman Rxn2 kann mit einer Energieversorgung von 100...240 V AC und 50/60 Hz arbeiten. Für Anwendungen
in den US wird ein Netzkabel mitgeliefert. Für Anwendungen außerhalb der US muss der Benutzer ein Netzkabel
bereitstellen, das die lokalen/nationalen Standards erfüllt.
Darüber hinaus befindet sich auf der Geräterückseite eine Funktionserde-Klemme für eine zusätzliche Erdung, wenn
diese benötigt wird. Die primäre Erdung erfolgt über die Erdungsklemme des IEC-Netzsteckers, die an das Erdungs-
system des Gebäudes anzuschließen ist.
Den Raman Rxn2 niemals so positionieren, dass es schwierig ist, das Netzkabel abzuziehen. Ausschließlich adäquat
ausgelegte Netzkabel mit dem Raman Rxn2-System verwenden.
Endress+Hauser
A0048633
und entfernter Abdeckung (rechts)
# Beschreibung
6 Verriegelungsstecker (Rxn-20-Kanal)
7 Anregungs-Port (Rxn-20-Kanal)
8 Erfassungs-Port (Rxn-20-Kanal)
9 Kalibrier-Port (Rxn-20-Kanal)
10 Zugentlastung für Faserkabelbaugruppe
(Rxn-20-Kanal)
Betriebsanleitung
5
6
7
8
9
10
10
A0048634
27
