Endress+Hauser Raman Rxn2 Betriebsanleitung Seite 18

Betriebsanleitung
3. Als Nächstes ein Glasfaserreinigungswerkzeug der Marke IBC für 1,25mm-Aderendhülsen mit angebrachtem
Bulkhead-Adapter verwenden, um zum Abschluss das Zentrum der Hülse zu reinigen, wo sich die Faser befindet.
Zusammendrücken, bis ein Klicken zu hören ist, und einmal wiederholen.
Abbildung 6: Abschließende Reinigung der Faserspitzen des elektrooptischen Fasersteckverbinders
4. Verriegelung lösen und gefederte Schutzkappe auf dem geräteseitigen Steckverbinder des Raman Rxn2-
Analysators öffnen. Kabelseitigen Steckverbinder in den geräteseitigen Steckverbinder einstecken und
Verriegelung einrasten lassen, um die Verbindung zu sichern. Die Stecker sind gepolt und können nur in einer
Richtung eingesteckt werden. Die Schlitzschrauben auf der Oberseite der beiden Steckverbinder müssen nach
außen zeigen.
Abbildung 7: Elektrooptisches Faserkabel an einen vierkanaligen Raman Rxn2-Analysator anschließen
5. Für jede Sonde wiederholen.
18

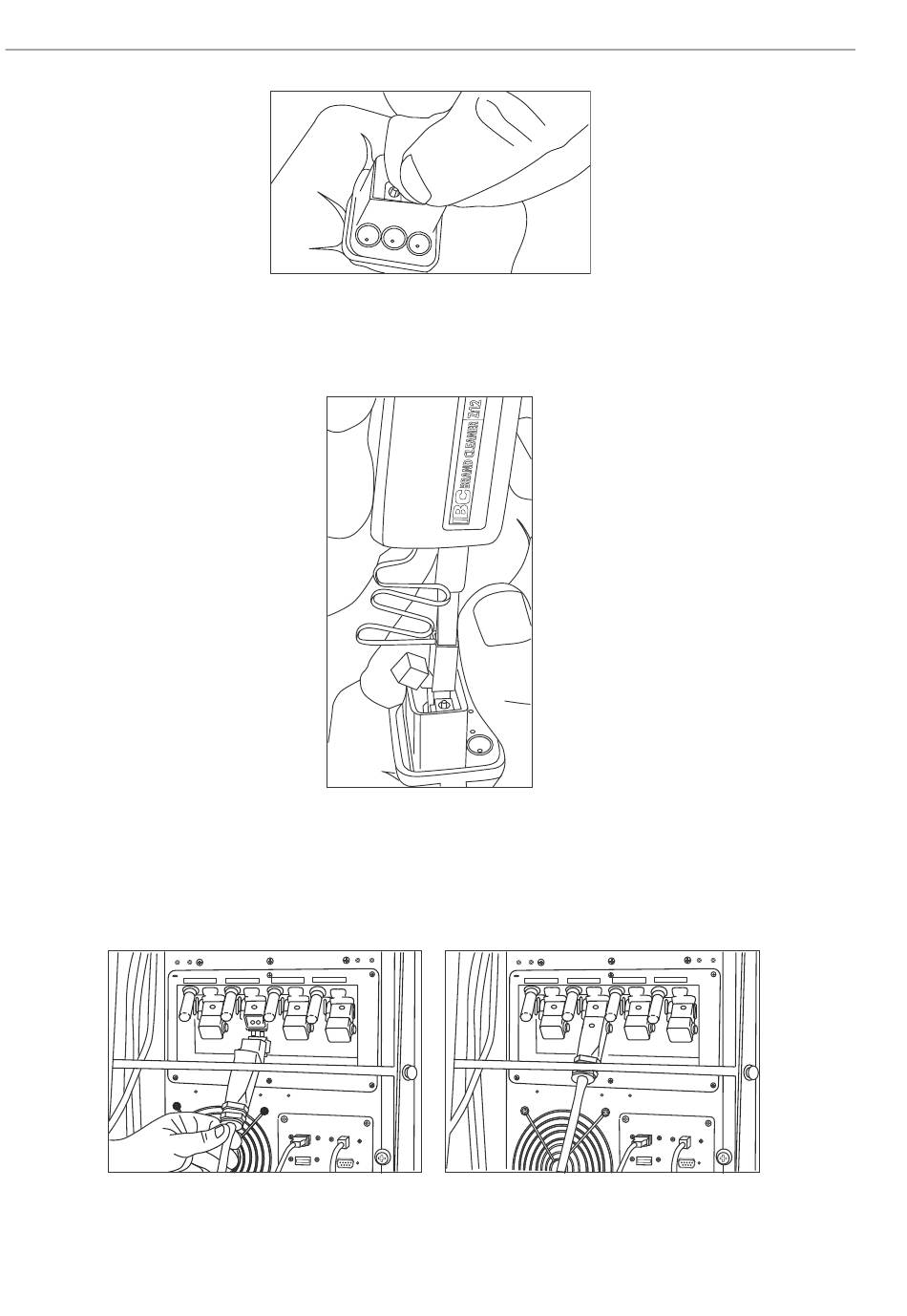

Abbildung 5: Elektrooptischen Faseranschluss reinigen
A0048442
A0048443
Raman Rxn2
A0048444
