6. Die 2 Kabelbinder entfernen, mit denen die Batterie in der gepolten Halterung gesichert ist.
7. Batterie entfernen.
8. Batterie NUR durch eine neue SAFT LS 14500 3,6 V AA Li-SOCl2-Batteriezelle ersetzen, indem diese
in korrekter Ausrichtung in die gepolte Halterung gesetzt wird.
9. Neue Batterie mit zwei neuen, kleinen Kabelbindern in der gepolten Halterung sichern.
10. Steuerung wieder nach unten klappen und die Handschrauben wieder in der Schiene festziehen.
11. Abdeckung wieder anbringen.
Endress+Hauser
A0055209

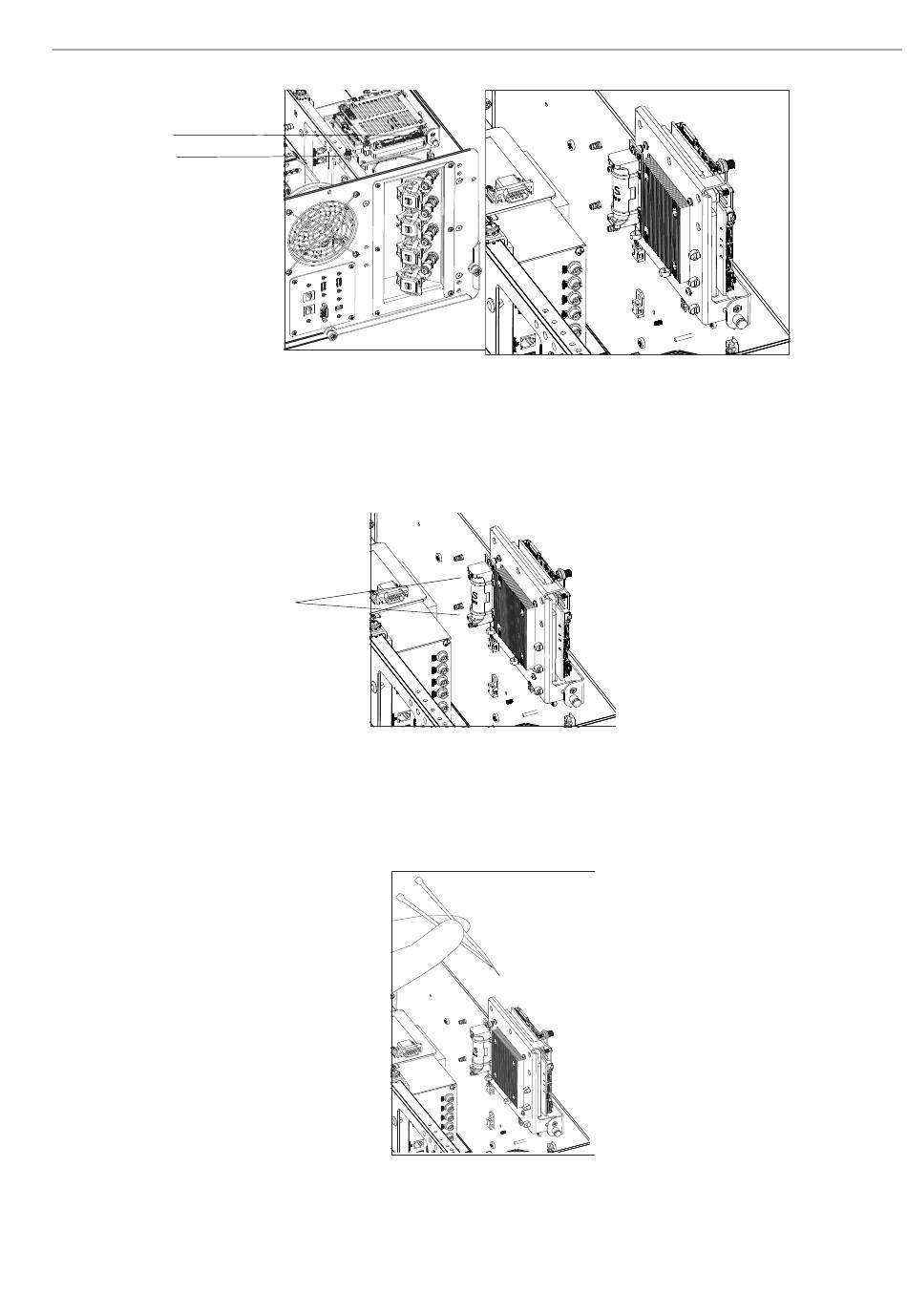

Abbildung 33: Rückansicht mit Steuerungsplatine in geöffneter Position
1
Abbildung 34: Kabelbinder, mit denen die Batterie gehalten wird, entfernen
Abbildung 35: Neue Batterie mit Kabelbindern sichern
A0055210
A0055210
A0055211
