Betriebsanleitung
Wenn ein Not-Aus-Schalter benötigt wird, um alle vier Kanäle eines vierkanaligen Geräts gleichzeitig zu unter-
brechen, dann ist ein 4‑poliger Schalter zu verwenden. Die vier separaten Verriegelungskreise sind galvanisch isoliert
und können NICHT elektrisch verbunden werden. Endress+Hauser empfiehlt IDEC XN1E‑BV404MR für einen
4PST‑NC Not-Aus-Schalter.
Nähere Informationen zur abgesetzten Verriegelungsverbindung siehe Zeichnung 3000095.
7.3

Innenansicht des Raman Rxn2

Die nachfolgende Abbildung zeigt das Innere des Raman Rxn2 mit entfernter Abdeckung. Die internen Komponenten
sind in allen Konfigurationen gleich.
1
2
3
4
5
#
1
2
3
4
5
6
7
8
9
10
11
32

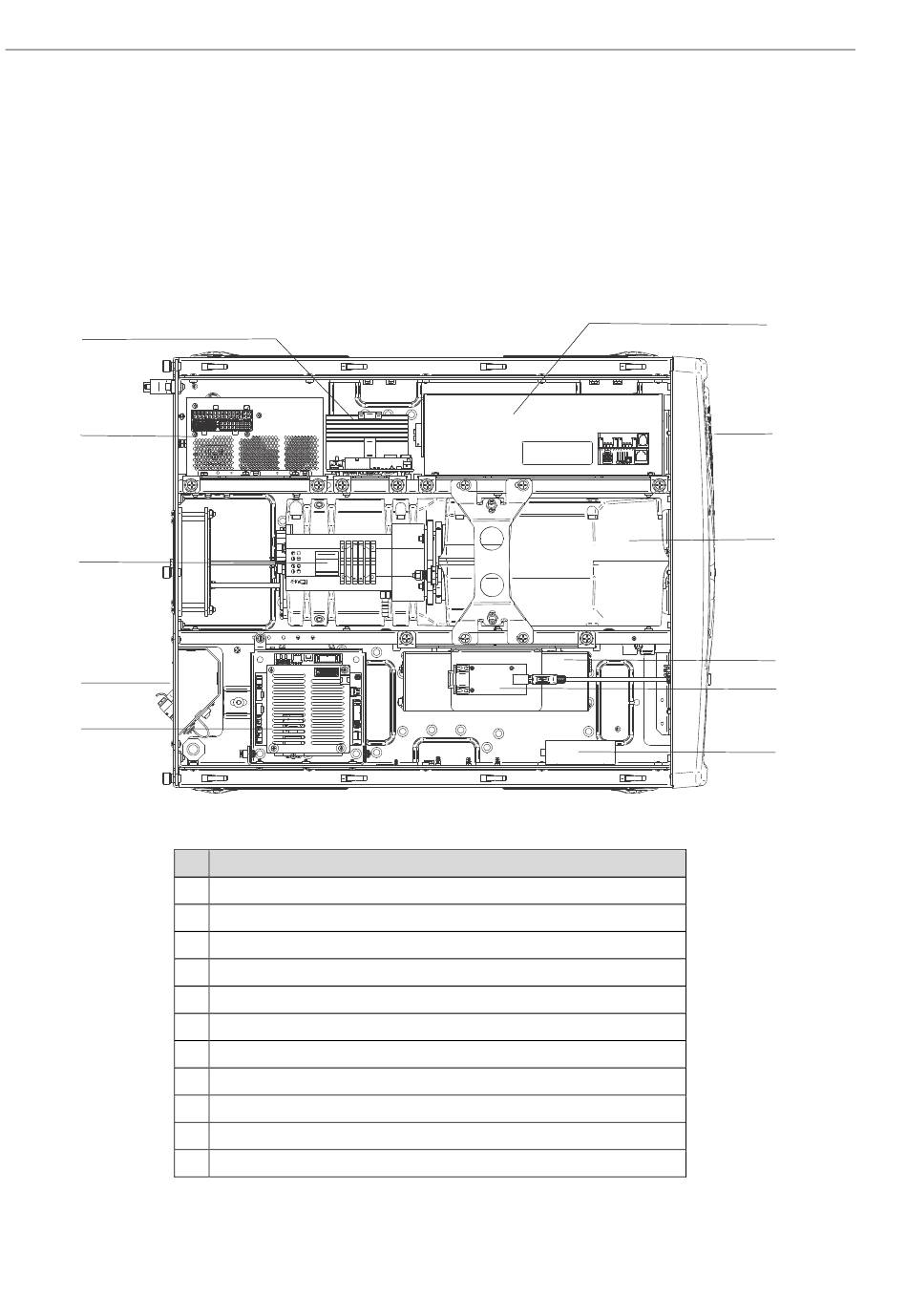

Abbildung 24: Innenansicht des Raman Rxn2-Analysators
Beschreibung
Stromreglermodul (Power Control Module, PCM)
Energieversorgung
Interner Temperatursensor
Faseroptik für Anregung und Erfassung
Integrierte Steuerung
Lasermodul
Lufteinlass mit eingebautem Umgebungstemperatursensor
Spektrographmodul
CSM-Modul
Serieller Konverter
USB-Hub
Raman Rxn2
6
7
8
9
10
11
A0054425
Endress+Hauser
