Vector BSA
3.11.1 Fußplatte/n seitlich hochklappbar
Die Fußplatten bleiben durch einen Schnappmecha-
nismus nach dem Öffnen in der senkrechten Po sition
stehen.
Klappen Sie zum Transfer in/aus dem Rollstuhl die
Fußplatte(n) seitlich hoch, nachdem Sie sie ggf. zuvor
entriegelt haben.
3.11.2 Beinstütze mit durchgehender Fußplat-
te seitlich hochklappbar und nach außen
abschwenkbar
Die Fuß platte kann seitlich hochgeklappt und zusätz-
lich nach außen abgeschwenkt werden, um größtmög-
lich Beinfreiheit zu erhalten. Nach dem Hochklappen
bleibt sie durch einen Schnappmechanismus in der
senkrechten Position stehen.
ACHTUNG VERLETZUNGSGEFAHR
Bevor Sie diese Fußplatte nach außen weg-
schwenken, klappen Sie sie seitlich hoch, um
niemanden im Schwenkbereich zu verletzen.

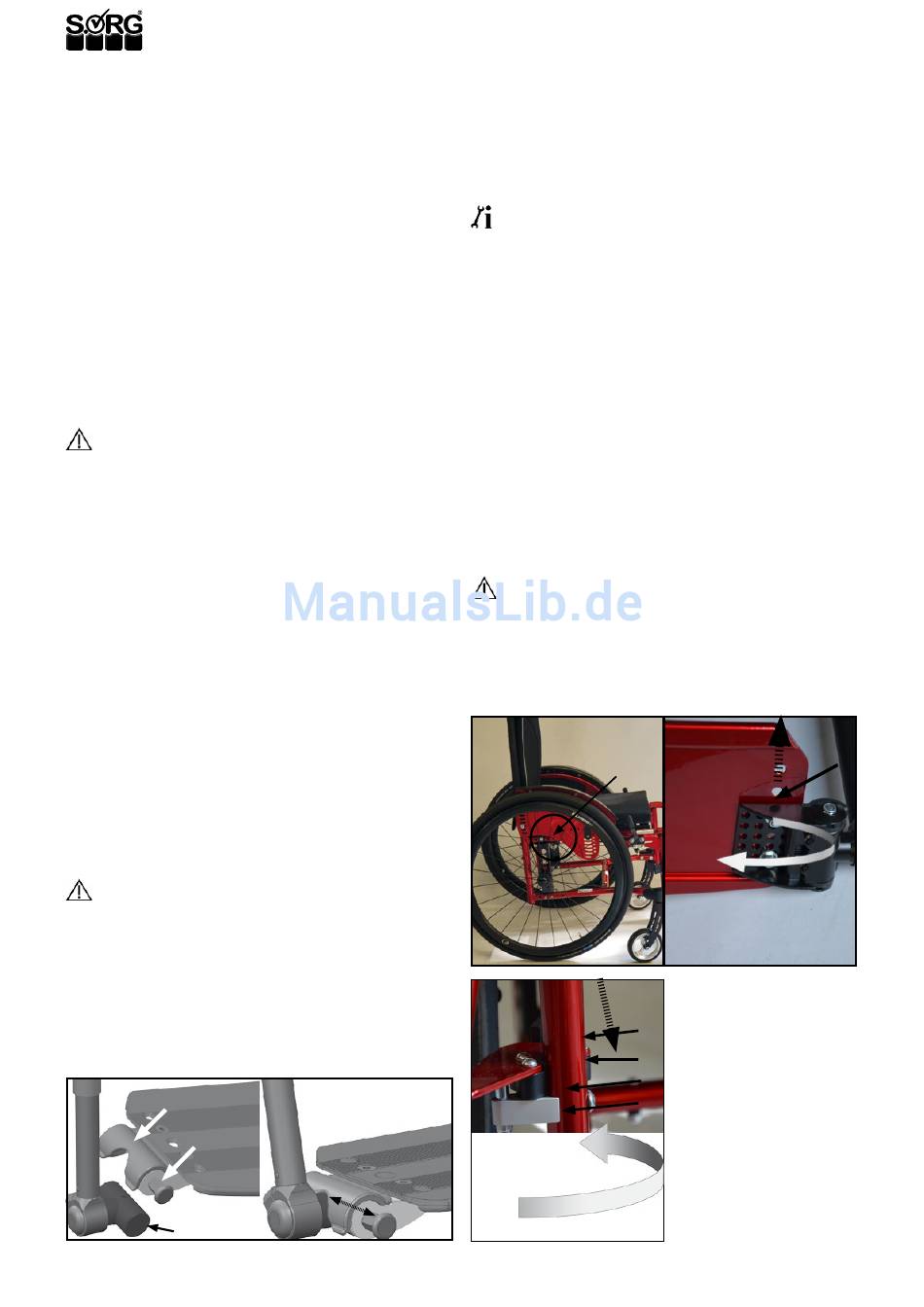

3.11.3 Verriegelung für durchgehende
Fußplatte
Um zu verhindern, dass sich die durchgehende Fuß-
platte unbeabsichtigt öffnet und Sie sich verletzen,
empfehlen wir dringend eine Verriegelung.
(1+2) Zum Öffnen/Entriegeln ziehen Sie den Zug-
schnapper (A) nach vorne und heben die Fußplatte
gleichzeitig an.
• Zum Schließen/Verriegeln ziehen Sie den Zug-
schnapper (A).
• Schließen Sie die Fußplatte mit der Kralle (B)
im Gelenkbolzen (C).
• Lassen Sie den Zugschnapper wieder los, so-
dass er hörbar einrastet.
ACHTUNG
Achten Sie darauf, dass Sie sich beim Hantie-
ren an der Verriegelung nicht zu weit aus dem
Rollstuhl lehnen: GEFAHR DES VORNÜBER-
SCHLAGENS
(1)
(B)
(A)
(C)
30
(2)
3.11.4 Beinstütze abnehmbar und nach außen
abschwenkbar (BSA)
Die Beinstütze des Vector BSA kann nach außen ab-
geschwenkt und komplett abgenommen werden, um
z.B. näher an alltägliche Verrichtungen heranfahren
zu können.
INFORMATION
Die Einstellung der Tiefe und des Winkels sowie die
Feinjustierung der jeweiligen Fußplatten sollten Sie
unbedingt Ihrem Reha-Techniker überlassen.
Beinstütze abnehmen
(1+2) Entriegeln Sie die Beinstütze, indem Sie den
Hebel (A) nach innen drücken. Drehen Sie anschlie-
ßend die Beinstütze nach außen. Die Beinstütze lässt
sich nur in dieser Position nach oben aus dem Halte-
rungsrohr (B) nehmen.
Beinstütze einsetzen
(3) Die Beinstütze lässt sich nur in einer nach außen
gedrehten Position wieder einsetzen. Führen Sie dazu
den Steckbolzen (A) in das Führungsrohr (B) ein. Die
Verschlussmechanik (C) wird von hinten an den Arre-
tierungsbolzen (D) geführt und schließt durch Einras-
ten, wenn Sie die Beinstütze nach vorne drehen.
ACHTUNG
Die Beinstütze ist erst dann wieder gebrauchs-
fähig, wenn die Verschlussmechanik (C) in den
Arretierungsbolzen (D) eingerastet ist. Sie lässt
sich dann weder nach außen abschwenken
noch abnehmen.
( 1 )
(A)
( 3 )
(A)
(B)
(C)
(D)
( 2 )
(B)
