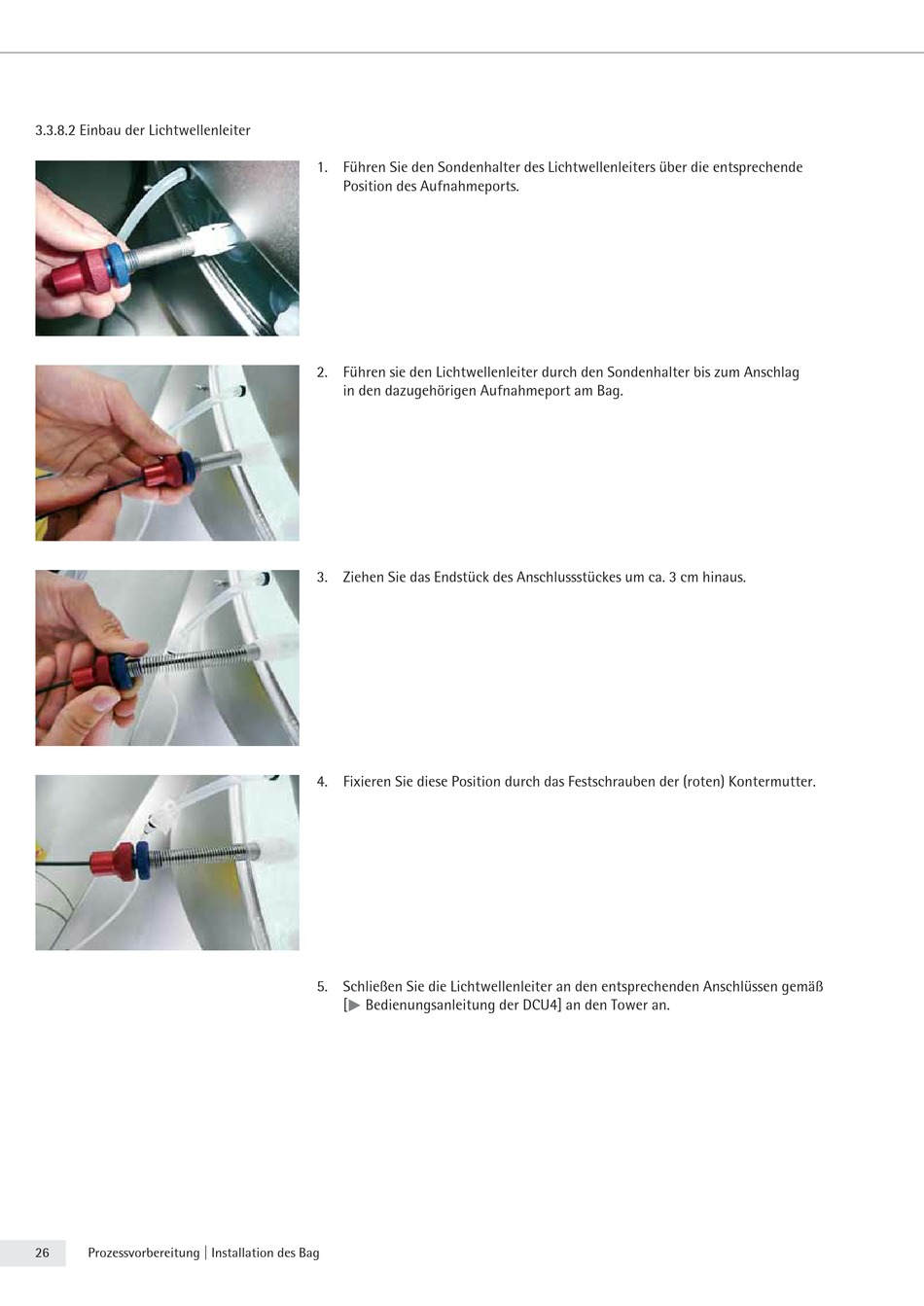

3.3.8.2 Einbau der Lichtwellenleiter
26
Prozessvorbereitung | Installation des Bag
1. Führen Sie den Sondenhalter des Lichtwellenleiters über die entsprechende
Position des Aufnahmeports.
2. Führen sie den Lichtwellenleiter durch den Sondenhalter bis zum Anschlag
in den dazugehörigen Aufnahmeport am Bag.
3. Ziehen Sie das Endstück des Anschlussstückes um ca. 3 cm hinaus.
4. Fixieren Sie diese Position durch das Festschrauben der (roten) Kontermutter.
5. Schließen Sie die Lichtwellenleiter an den entsprechenden Anschlüssen gemäß
[t
Bedienungsanleitung der DCU4] an den Tower an.
