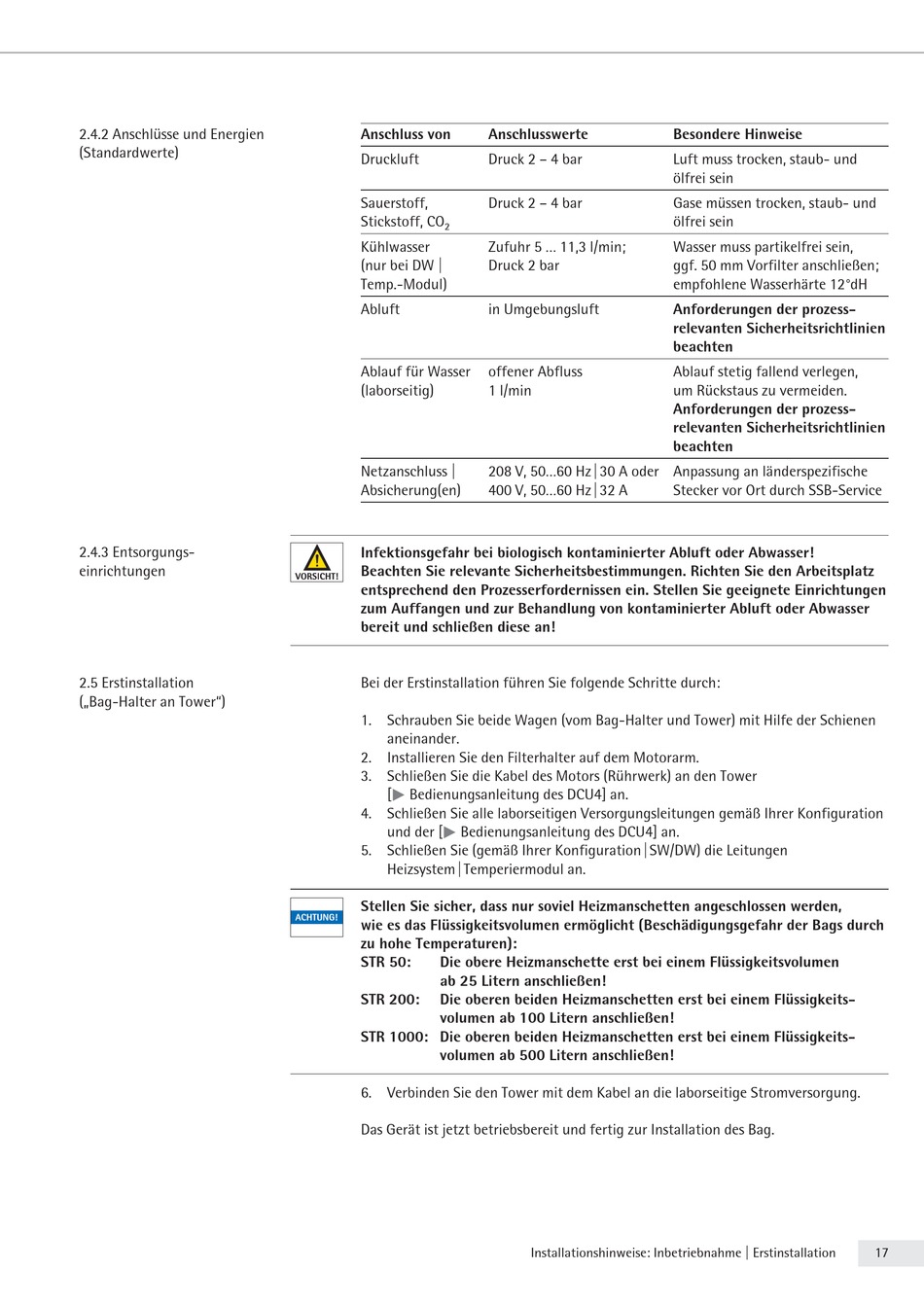

2.4.2 Anschlüsse und Energien
(Standardwerte)
2.4.3 Entsorgungs-
einrichtungen
2.5 Erstinstallation
(„Bag-Halter an Tower")
Anschluss von
Anschlusswerte
Druckluft
Druck 2 – 4 bar
Sauerstoff,
Druck 2 – 4 bar
Stickstoff, CO
2
Kühlwasser
Zufuhr 5 ... 11,3 l/min;
(nur bei DW |
Druck 2 bar
Temp.-Modul)
Abluft
in Umgebungsluft
Ablauf für Wasser
offener Abfluss
(laborseitig)
1 l/min
Netzanschluss |
208 V, 50...60 Hz| 30 A oder Anpassung an länderspezifische
Absicherung(en)
400 V, 50...60 Hz| 32 A
Infektionsgefahr bei biologisch kontaminierter Abluft oder Abwasser!
Beachten Sie relevante Sicherheitsbestimmungen. Richten Sie den Arbeitsplatz
entsprechend den Prozesserfordernissen ein. Stellen Sie geeignete Einrichtungen
zum Auffangen und zur Behandlung von kontaminierter Abluft oder Abwasser
bereit und schließen diese an!
Bei der Erstinstallation führen Sie folgende Schritte durch:
1. Schrauben Sie beide Wagen (vom Bag-Halter und Tower) mit Hilfe der Schienen
aneinander.
2. Installieren Sie den Filterhalter auf dem Motorarm.
3. Schließen Sie die Kabel des Motors (Rührwerk) an den Tower
[t
Bedienungsanleitung des DCU4] an.
4. Schließen Sie alle laborseitigen Versorgungsleitungen gemäß Ihrer Konfiguration
und der
[t
Bedienungsanleitung des DCU4] an.
5. Schließen Sie (gemäß Ihrer Konfiguration | SW/DW) die Leitungen
Heizsystem | Temperiermodul an.
Stellen Sie sicher, dass nur soviel Heizmanschetten angeschlossen werden,
wie es das Flüssigkeitsvolumen ermöglicht (Beschädigungsgefahr der Bags durch
zu hohe Temperaturen):
STR 50:
Die obere Heizmanschette erst bei einem Flüssigkeitsvolumen
ab 25 Litern anschließen!
STR 200:
Die oberen beiden Heizmanschetten erst bei einem Flüssigkeits-
volumen ab 100 Litern anschließen!
STR 1000: Die oberen beiden Heizmanschetten erst bei einem Flüssigkeits -
volumen ab 500 Litern anschließen!
6. Verbinden Sie den Tower mit dem Kabel an die laborseitige Stromversorgung.
Das Gerät ist jetzt betriebsbereit und fertig zur Installation des Bag.
Installationshinweise: Inbetriebnahme | Erstinstallation
Besondere Hinweise
Luft muss trocken, staub- und
ölfrei sein
Gase müssen trocken, staub- und
ölfrei sein
Wasser muss partikelfrei sein,
ggf. 50 mm Vorfilter anschließen;
empfohlene Wasserhärte 12°dH
Anforderungen der prozess -
relevanten Sicherheitsrichtlinien
beachten
Ablauf stetig fallend verlegen,
um Rückstaus zu vermeiden.
Anforderungen der prozess -
relevanten Sicherheitsrichtlinien
beachten
Stecker vor Ort durch SSB-Service
17
