Froling S1 Turbo Montageanleitung Seite 51

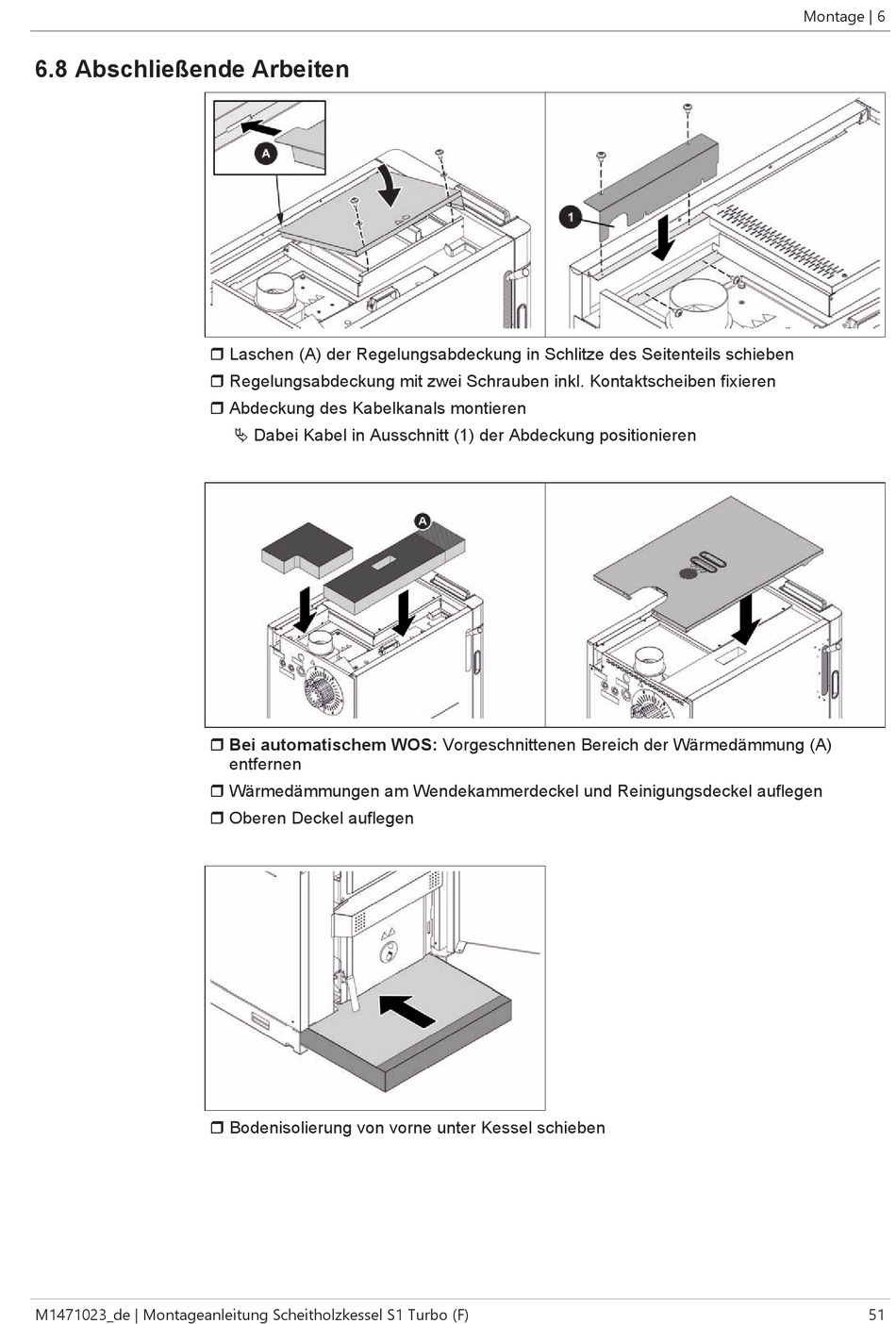

6.8 Abschließende Arbeiten
M1471023_de | Montageanleitung Scheitholzkessel S1 Turbo (F)
r Laschen (A) der Regelungsabdeckung in Schlitze des Seitenteils schieben
r Regelungsabdeckung mit zwei Schrauben inkl. Kontaktscheiben fixieren
r Abdeckung des Kabelkanals montieren
Ä Dabei Kabel in Ausschnitt (1) der Abdeckung positionieren
r Bei automatischem WOS: Vorgeschnittenen Bereich der Wärmedämmung (A)
entfernen
r Wärmedämmungen am Wendekammerdeckel und Reinigungsdeckel auflegen
r Oberen Deckel auflegen
r Bodenisolierung von vorne unter Kessel schieben
Montage | 6
51
