Froling S1 Turbo Montageanleitung Seite 31

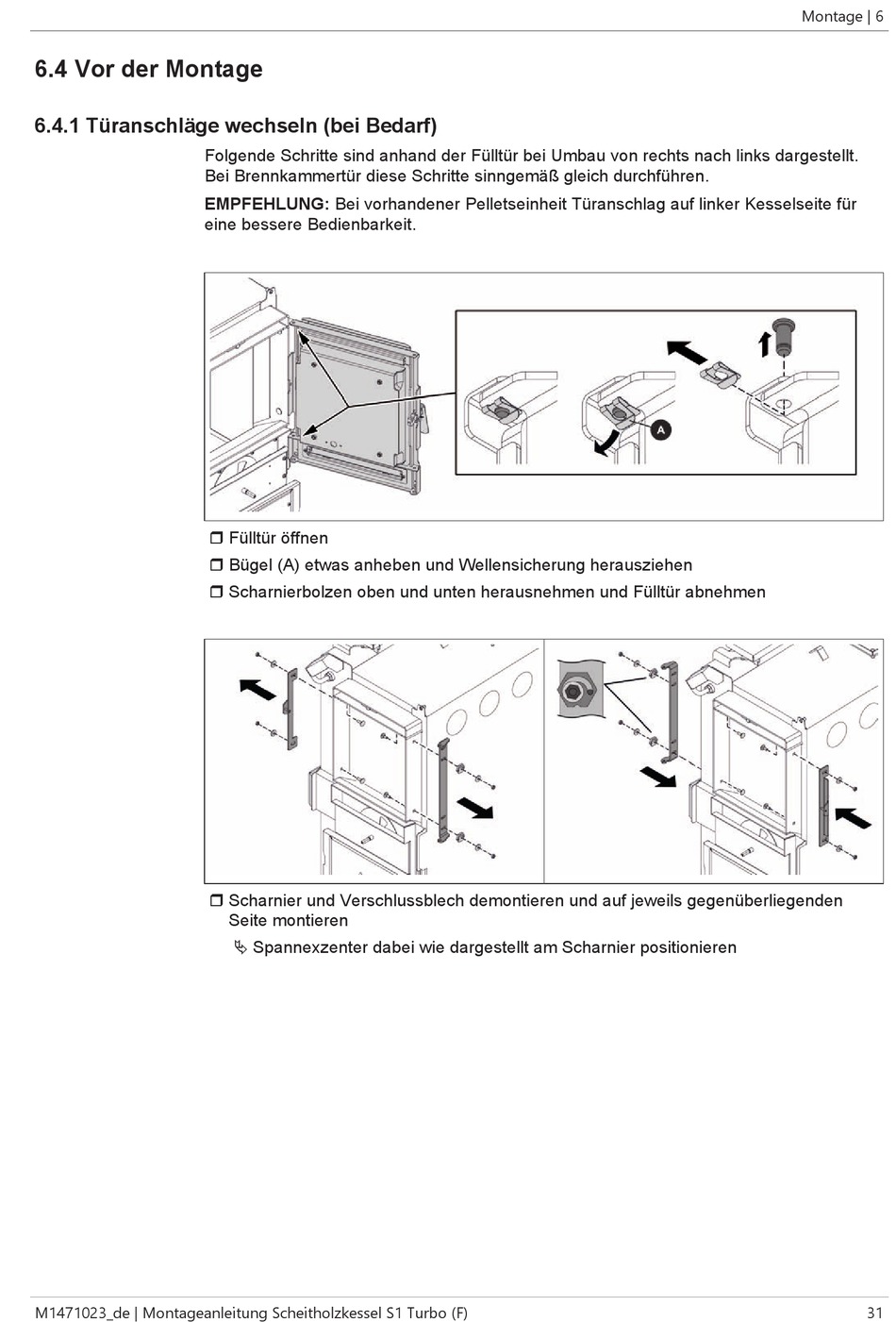

6.4 Vor der Montage
6.4.1 Türanschläge wechseln (bei Bedarf)
M1471023_de | Montageanleitung Scheitholzkessel S1 Turbo (F)
Folgende Schritte sind anhand der Fülltür bei Umbau von rechts nach links dargestellt.
Bei Brennkammertür diese Schritte sinngemäß gleich durchführen.
EMPFEHLUNG: Bei vorhandener Pelletseinheit Türanschlag auf linker Kesselseite für
eine bessere Bedienbarkeit.
r Fülltür öffnen
r Bügel (A) etwas anheben und Wellensicherung herausziehen
r Scharnierbolzen oben und unten herausnehmen und Fülltür abnehmen
r Scharnier und Verschlussblech demontieren und auf jeweils gegenüberliegenden
Seite montieren
Ä Spannexzenter dabei wie dargestellt am Scharnier positionieren
Montage | 6
31
