Froling S1 Turbo Montageanleitung Seite 27

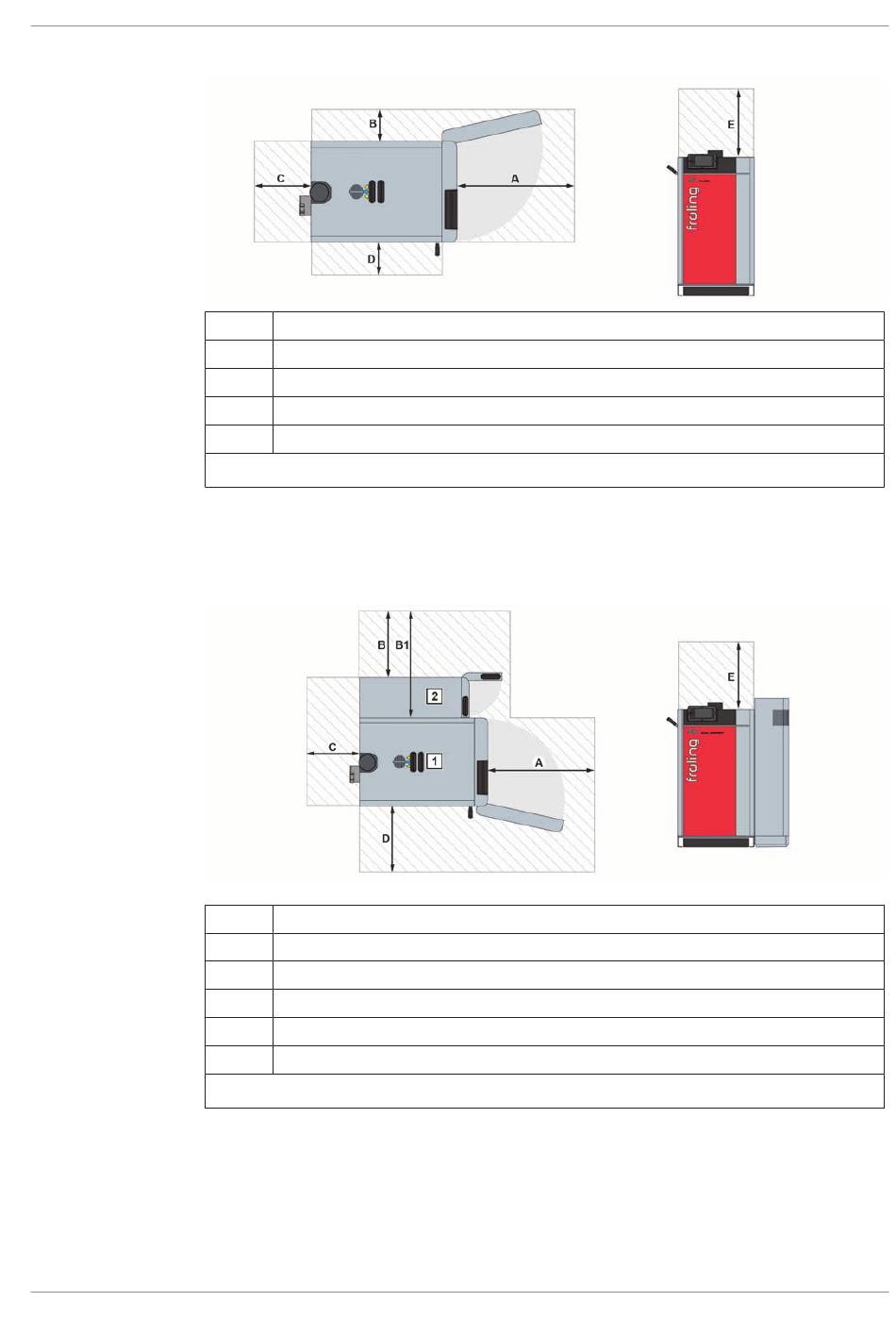

Bedienungs- und Wartungsbereiche S1 Turbo (F)
Bedienungs- und Wartungsbereiche SP Dual compact
M1471023_de | Montageanleitung Scheitholzkessel S1 Turbo (F)
A
B
C
D
E
1. Wartungen am Wärmetauscher des Kessels nur von vorne möglich
2. Wartungsbereich zum Ausbau der WOS-Federn nach oben
1 ... Scheitholzkessel S1 Turbo F | 2 ... Pelletseinheit
A
B
B1
C
D
E
1. Wartungen am Wärmetauscher des Kessels nur von vorne möglich
2. Wartungsbereich zum Ausbau der WOS-Federn nach oben
800 mm
200 mm
400 mm
1)
500 mm / 200 mm
2)
500 mm
800 mm
500 mm
815 mm
400 mm
1)
500 mm / 200 mm
2)
500 mm
Transport und Lagerung | 5
27
