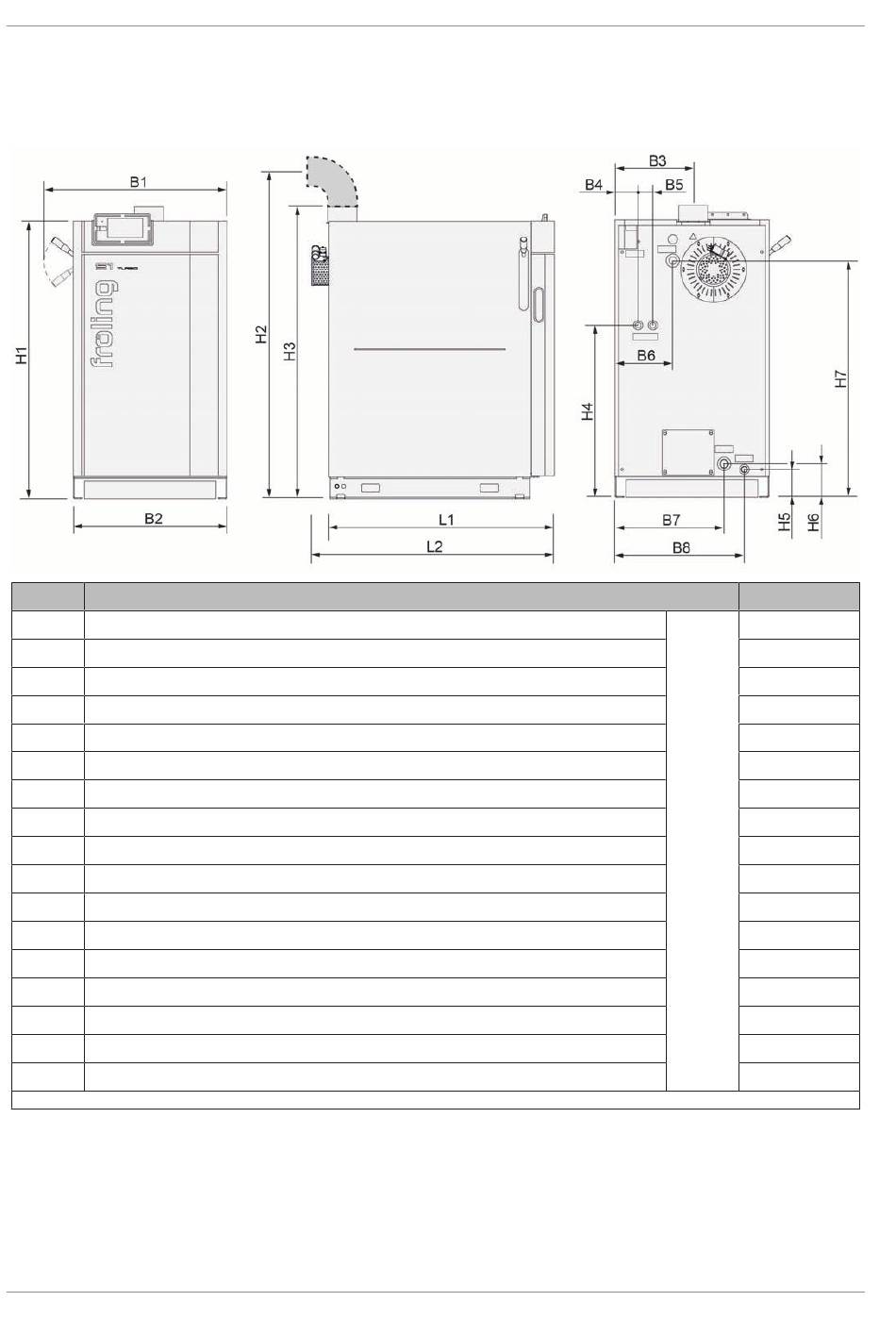

4.1 Abmessungen S1 Turbo (F)
Maß
L1 Länge Kessel
L2 Gesamtlänge inkl. Saugzuggebläse
B1 Gesamtbreite Kessel inkl. WOS-Hebel
B2 Breite Kessel
B3 Abstand Anschluss Abgasrohr zu Kesselseite
B4 Abstand Anschluss Sicherheitswärmetauscher zu Kesselseite
B5 Abstand Anschlüsse Sicherheitswärmetauscher
B6 Abstand Anschluss Vorlauf zu Kesselseite
B7 Abstand Anschluss Rücklauf zu Kesselseite
B8 Abstand Anschluss Entleerung zu Kesselseite
H1 Höhe Kessel
H2 Höhe Anschluss Abgasrohr
H3 Gesamthöhe inkl. Abgasstutzen
H4 Höhe Anschluss Sicherheitswärmetauscher
H5 Höhe Anschluss Entleerung
H6 Höhe Anschluss Rücklauf
H7 Höhe Anschluss Vorlauf
1. Bei Verwendung des optionalen Rauchrohrstutzens für niedrige Kaminanschlüsse
