6 | Montage

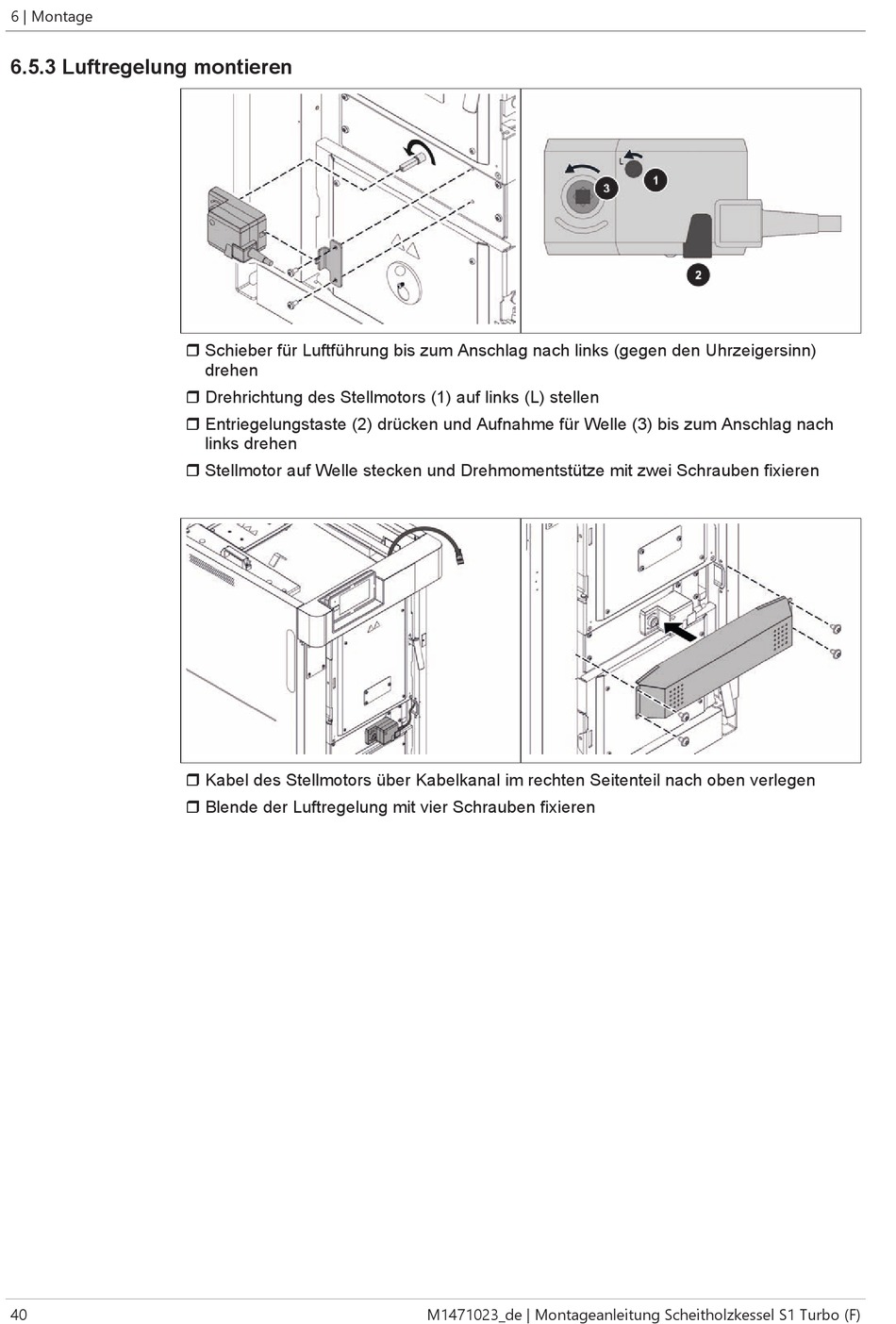

6.5.3 Luftregelung montieren
40
r Schieber für Luftführung bis zum Anschlag nach links (gegen den Uhrzeigersinn)
drehen
r Drehrichtung des Stellmotors (1) auf links (L) stellen
r Entriegelungstaste (2) drücken und Aufnahme für Welle (3) bis zum Anschlag nach
links drehen
r Stellmotor auf Welle stecken und Drehmomentstütze mit zwei Schrauben fixieren
r Kabel des Stellmotors über Kabelkanal im rechten Seitenteil nach oben verlegen
r Blende der Luftregelung mit vier Schrauben fixieren
M1471023_de | Montageanleitung Scheitholzkessel S1 Turbo (F)
