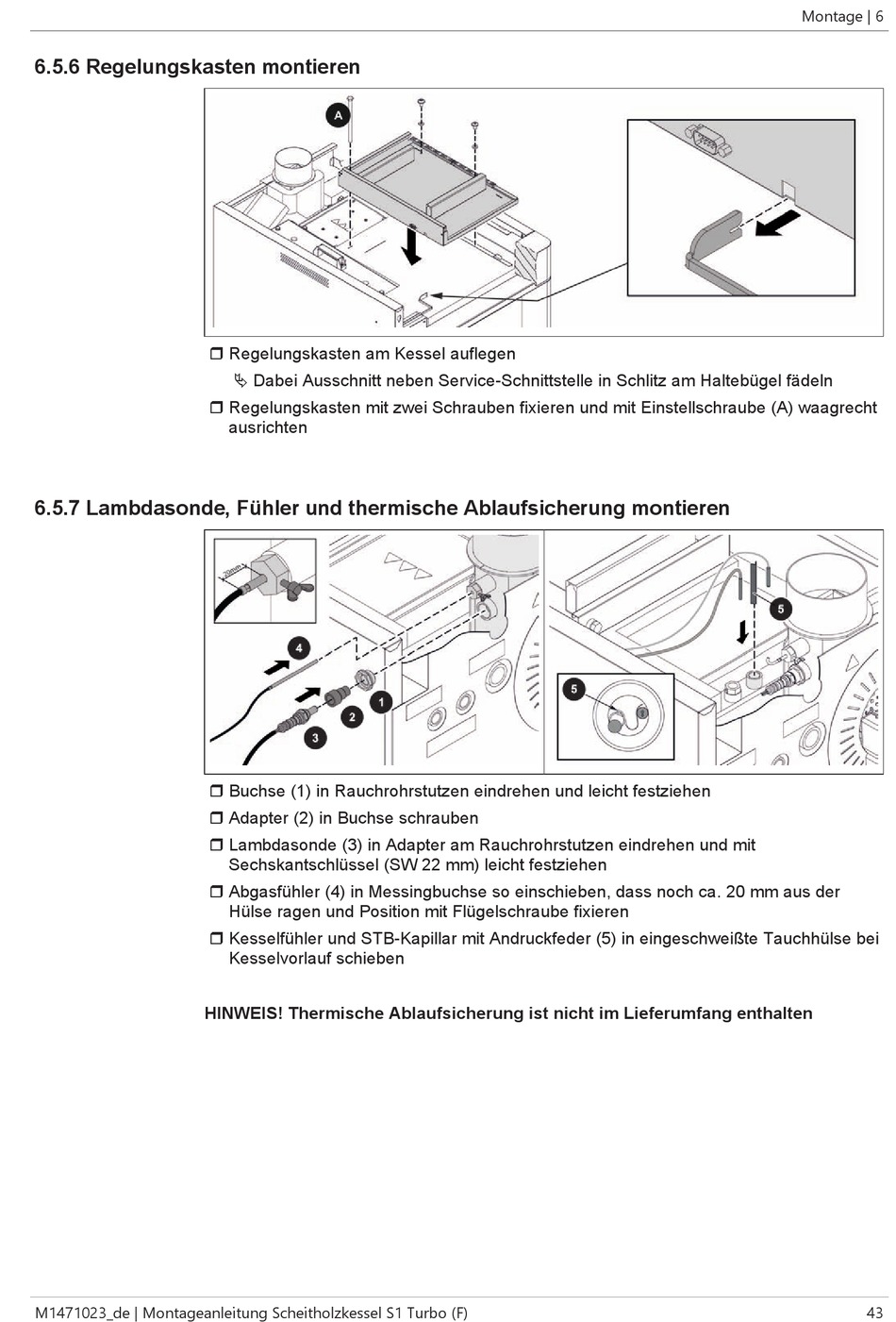

6.5.6 Regelungskasten montieren
6.5.7 Lambdasonde, Fühler und thermische Ablaufsicherung montieren
M1471023_de | Montageanleitung Scheitholzkessel S1 Turbo (F)
r Regelungskasten am Kessel auflegen
Ä Dabei Ausschnitt neben Service-Schnittstelle in Schlitz am Haltebügel fädeln
r Regelungskasten mit zwei Schrauben fixieren und mit Einstellschraube (A) waagrecht
ausrichten
r Buchse (1) in Rauchrohrstutzen eindrehen und leicht festziehen
r Adapter (2) in Buchse schrauben
r Lambdasonde (3) in Adapter am Rauchrohrstutzen eindrehen und mit
Sechskantschlüssel (SW 22 mm) leicht festziehen
r Abgasfühler (4) in Messingbuchse so einschieben, dass noch ca. 20 mm aus der
Hülse ragen und Position mit Flügelschraube fixieren
r Kesselfühler und STB-Kapillar mit Andruckfeder (5) in eingeschweißte Tauchhülse bei
Kesselvorlauf schieben
HINWEIS! Thermische Ablaufsicherung ist nicht im Lieferumfang enthalten
Montage | 6
43
