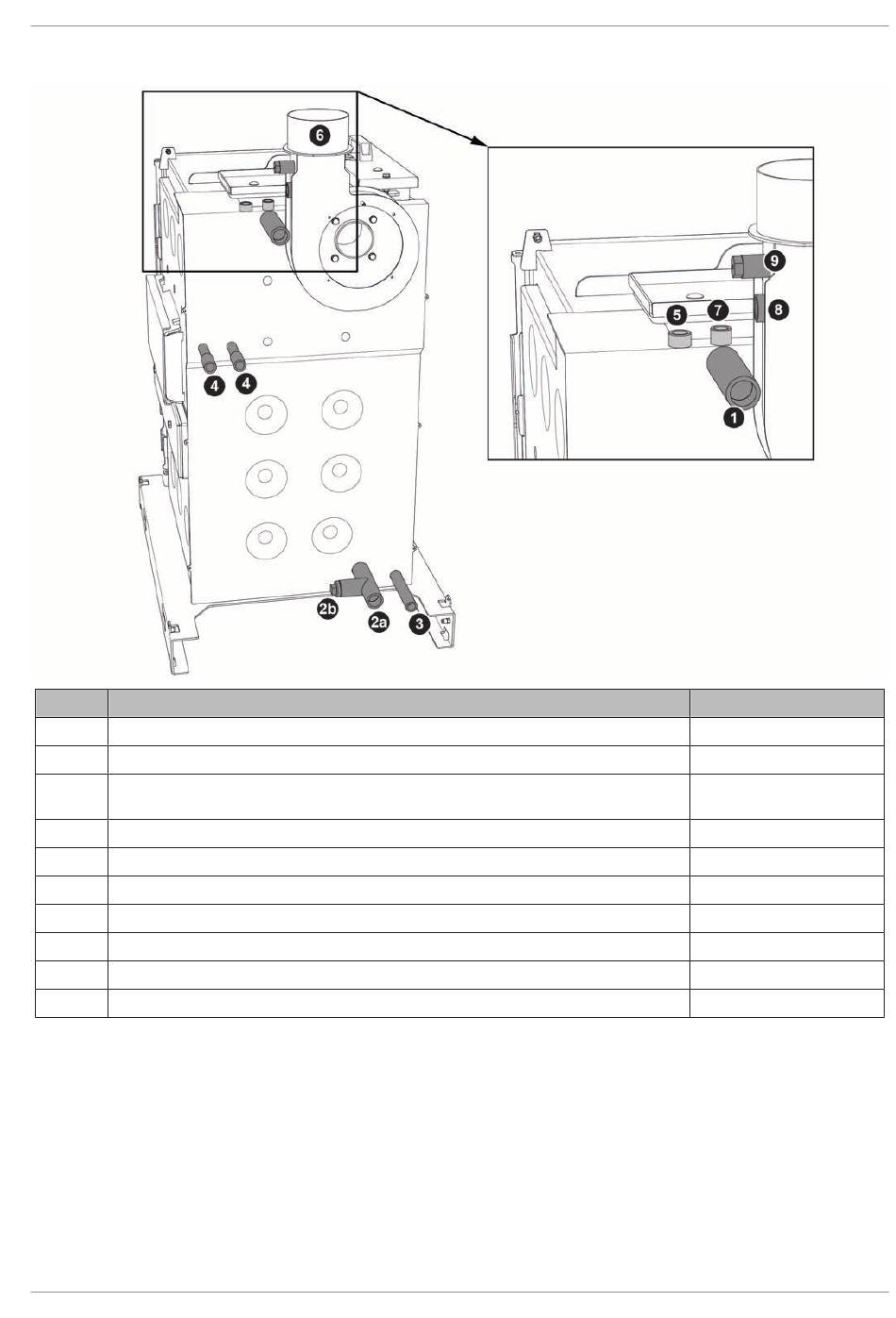

4.2 Komponenten und Anschlüsse
Pos.
1 Anschluss Kesselvorlauf
2a Anschluss Kesselrücklauf bei S1 Turbo (F)
2b Anschluss Kesselrücklauf – Verbindung zu Vorlauf Pelletseinheit bei SP Dual
compact
3 Anschluss Entleerung
4 Anschluss Sicherheits-Wärmetauscher
5 Anschluss Fühler-Tauchhülse der thermischen Ablaufsicherung (bauseits)
6 Anschluss Abgasrohr (Außendurchmesser)
7 Position für Kesselfühler und STB-Kapillar (Innendurchmesser)
8 Position für Lambdasonde
9 Position für Abgasfühler
M1471023_de | Montageanleitung Scheitholzkessel S1 Turbo (F)
Benennung
Technik | 4
S1 Turbo 15-20 (F)
1" IG
1" IG
1" IG
1/2" IG
1/2" IG
1/2" IG
129 mm
16 mm
3/4" IG
1/2" IG
