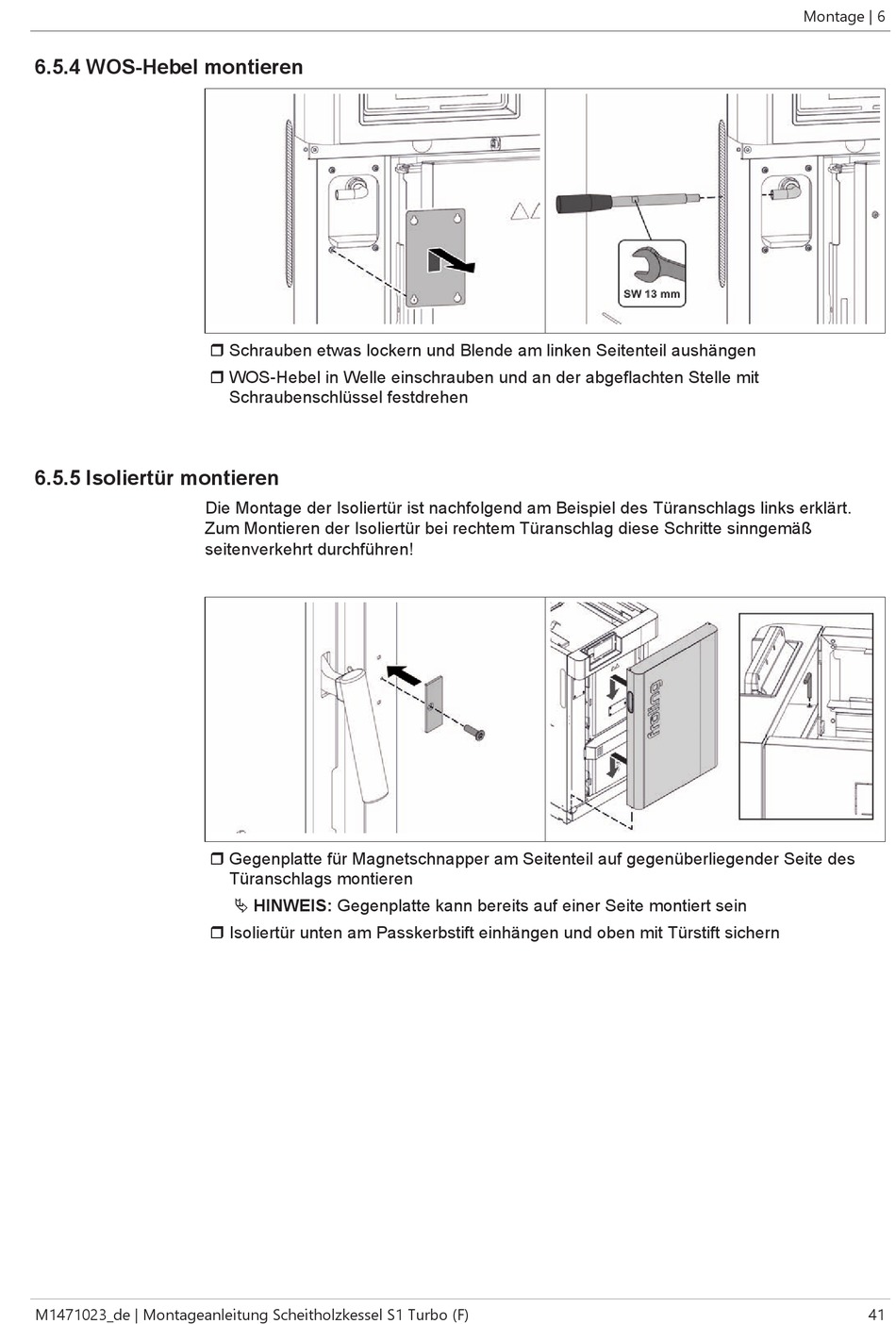

6.5.4 WOS-Hebel montieren
6.5.5 Isoliertür montieren
M1471023_de | Montageanleitung Scheitholzkessel S1 Turbo (F)
r Schrauben etwas lockern und Blende am linken Seitenteil aushängen
r WOS-Hebel in Welle einschrauben und an der abgeflachten Stelle mit
Schraubenschlüssel festdrehen
Die Montage der Isoliertür ist nachfolgend am Beispiel des Türanschlags links erklärt.
Zum Montieren der Isoliertür bei rechtem Türanschlag diese Schritte sinngemäß
seitenverkehrt durchführen!
r Gegenplatte für Magnetschnapper am Seitenteil auf gegenüberliegender Seite des
Türanschlags montieren
Ä HINWEIS: Gegenplatte kann bereits auf einer Seite montiert sein
r Isoliertür unten am Passkerbstift einhängen und oben mit Türstift sichern
