Froling S1 Turbo Montageanleitung Seite 29

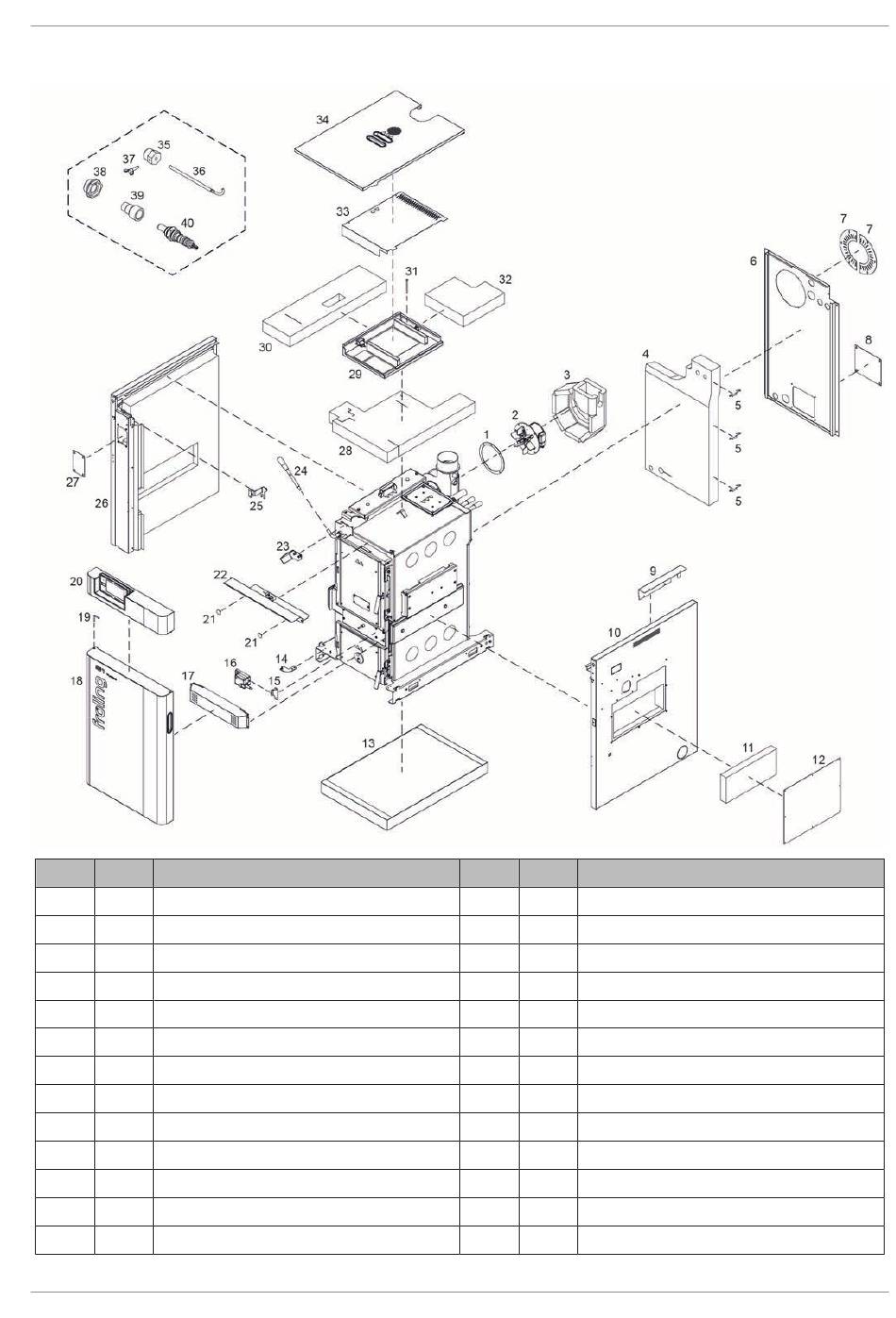

6.3 Montageübersicht S1 Turbo (F)
Pos. Stk.
1 1 Glasfaserdichtung Saugzuggebläse
2 1 Saugzuggebläse Ø 180
3 1 Wärmedämmung Saugzuggehäuse
4 1 Wärmedämmung Rückenteil
5 13 Spannfeder
6 1 Rückenteil
7 2 Saugzugblende
8 1 Blende Kesselrücklauf
9 1 Abdeckung Kabelkanal
10 1 Seitenteil rechts
11 1 Wärmedämmung Pelletsflansch
12 1 Blende Pelletsflansch
13 1 Bodenisolierung
M1471023_de | Montageanleitung Scheitholzkessel S1 Turbo (F)
Benennung
1)
1)
Pos. Stk.
21 2 Stopfen Kunststoff
22 1 Blende mit Türkontaktschalter
23 1 Anschlag für WOS-Hebel
24 1 WOS-Hebel
25 1 Haltebügel Regelungskasten
26 1 Seitenteil links
27 1 Blende WOS-Hebel
28 1 Wärmedämmung Kesseloberseite
29 1 Regelungskasten komplett
30 1 Wärmedämmung Reinigungsdeckel
31 1 Einstellschraube
32 1 Wärmedämmung Wendekammerdeckel
33 1 Regelungsabdeckung
Montage | 6
Benennung
29
