Sensor-Parameter einstellen
Sensor synchronisiert alternierend einen weiteren Sensor
+ +
17 17
ILD 1900 ILD 1900
Sensor 1 Sensor 2
(Master) (Slave)
120 Ohm 120 Ohm
-
-
14 12
12
Master Slave alternierend /
alternierend Abschlusswiderstand

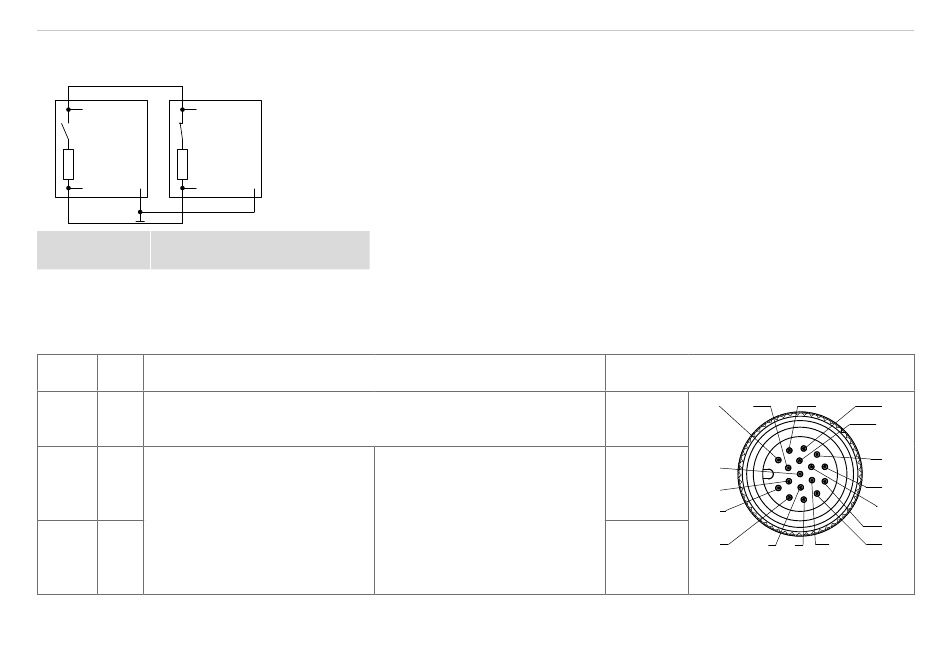

Abb. 32 Sensor 1 synchronisiert einen weiteren Sensor
i
Verbinden Sie niemals zwei Master miteinander. Werden zwei Master miteinander verbunden, schalten die Laserdioden aus, es
ist keine Messung möglich.
Signal Pin Erläuterung
GND 14 Systemmasse Versorgung,
Schaltsignale (Laser on/off, Zero, Limits)
Sync + 17 Symmetrischer
Synchron-Ausgang (Master) oder
Synchron-Eingang (Slave)
Sync - 12
Abb. 33 Auszug Anschlussbelegung
optoNCDT 1900
Die Signale Sync-in/out bzw. /Sync-in/out gleicher Polarität sind parallel mitei-
nander zu verbinden. Ein Sensor ist als Synchron-Master zu programmieren,
der den nachfolgenden Slave-Sensor mit symmetrischen Synchronimpulsen,
RS422-Pegel, beliefert.
Im Slave-Sensor muss der interne Abschlusswiderstand von 120 Ohm aktiviert
werden, siehe Kap. 7.3. Die Systemmassen (Pin 14) der Sensoren sind mitein-
ander zu verbinden.
Einstellungen im Menü Eingänge > Synchronisation, siehe
RS422-Pegel, Abschlusswi-
derstand 120 Ohm schaltbar,
Eingang oder Ausgang je nach
Synchronisationsmodus wählbar
Adernfarbe PC1900-x
1 11
Blau
17
Grau-rosa
12
2
3 13 4
Rot-blau
17-pol. Steckverbinder, M12,
Stiftseite Kabelstecker Pigtail
Kap. 7.3.
10 9
16
8
7
15
6
14 5
