4.6 Schaltgerät montieren
Montageposition wählen, dabei Folgendes sicherstellen:
Eine passende Leitung (Drehstrom) ist vorhanden.
Die Anschlusskabel von Abwasserpumpe und
Schwimmerschalter können fachgerecht installiert und
bis zum Schaltgerät geführt werden.
Umgebungsbedingungen beachten.
Gehäusedeckel öffnen.
Alle Befestigungsschrauben durch die Öffnungen in den
Ecken des Schaltgerätes (1) montieren. (Bohrschablone
im Lieferumfang enthalten.)

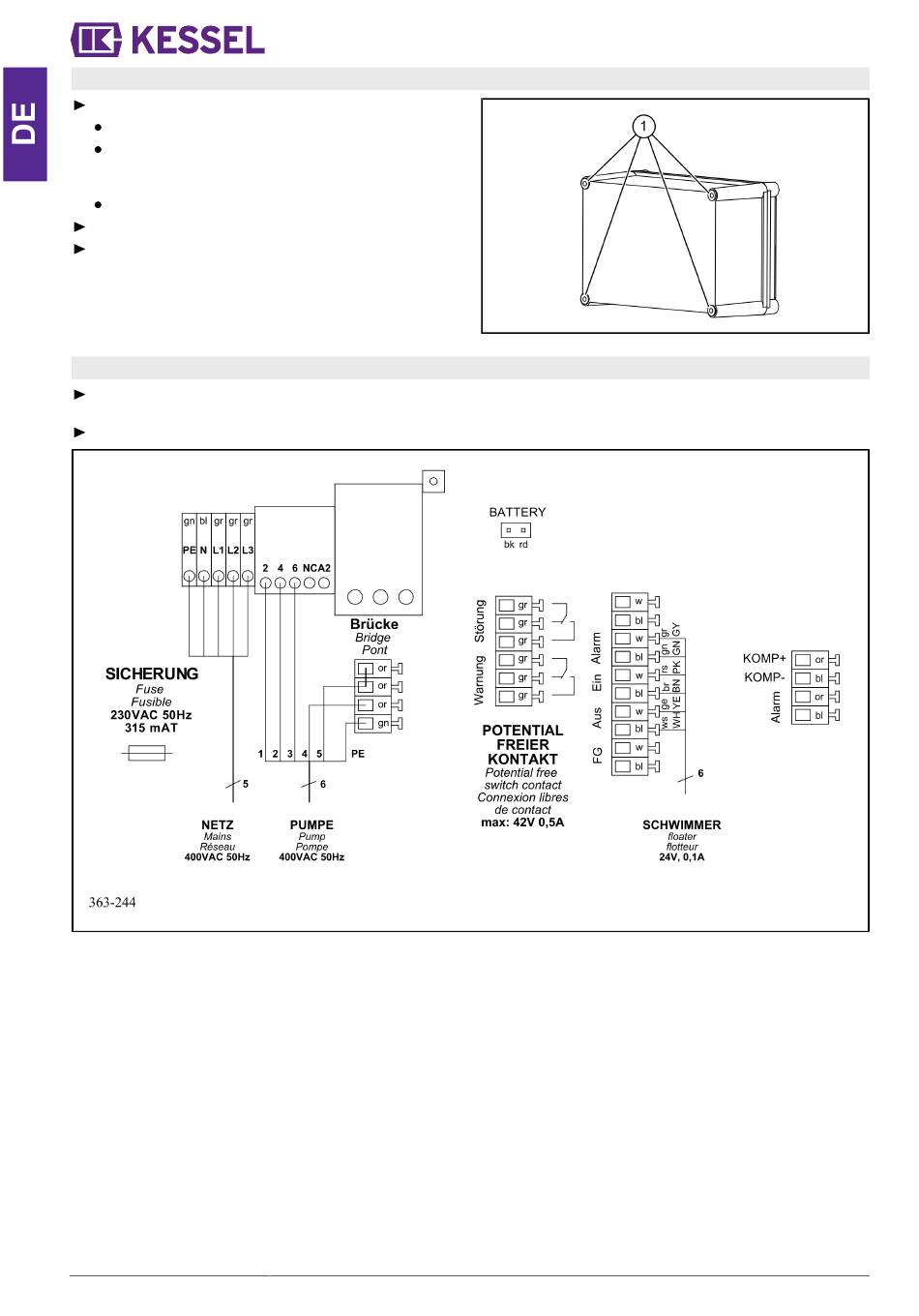

4.7 Anschlussplan
Netzleitung und Pumpenleitung gemäß Anschlussplan verbinden. Hierfür die beiden Kabelverschraubungen M25 an der
Unterseite des Schaltgerätes verwenden.
Niveauerfassung (Schwimmerschalter) mittels Kabelverschraubung an der Unterseite des Schaltgerätes verbinden.
