4 Montage
4.1 Anlage platzieren
Achten Sie auf ausreichenden Platz für Wartungsarbeiten, gemäß den geltenden Richtlinien und Normen
(DIN EN 12056-4 und DIN EN 12050-1) . Wir empfehlen umlaufend mindestens 60 cm Freiraum.
Wenn vorgesehen, schalldämmende Unterlegmatte am Aufstellort so auslegen, dass die Anlage darauf positioniert wer-
den kann.
Voraussetzungen:
Die Anlage muss auf ausreichend tragfähigen (Gewicht in befülltem Zustand berücksichtigen = Behältervolumen in kg
plus 70 bis 250 kg, je nach Anlagenauslegung) und ebenen Untergrund aufgestellt werden.
Der Untergrund muss zur Aufnahme der Bodenbefestigungen (pro Schraube, 0,9 kN) geeignet sein, die ein mögliches
Aufschwimmen der Anlage im Pumpensumpf verhindern sollen.
Anschlussleitungen (Zu- und Auslauf sowie Entlüftung) müssen selbsttragend befestigt werden, sie dürfen nicht auf der
Anlage lasten.

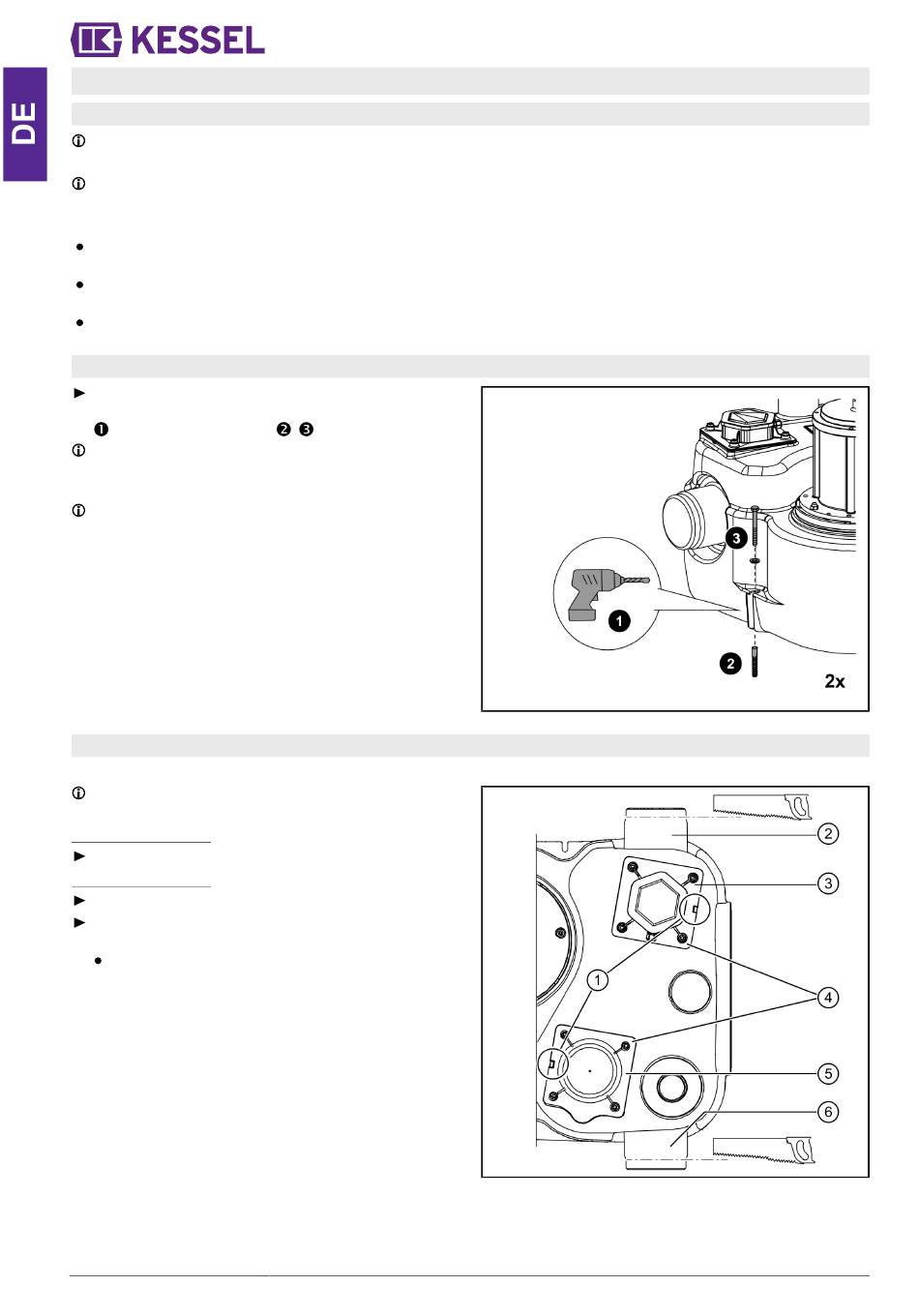

4.2 Behälter fixieren
Behälter lagerichtig positionieren und an den beiden
Befestigungsstellen mit dem Boden verschrauben.
Schrauben maximal M8.
Befestigungsmittel so wählen, dass eine Zuglast von
mindestens 200 N je Befestigungspunkt getragen werden
kann.
Um die Schallübertragung zu minimieren, KESSEL
schalldämmende Unterlegmatte verwenden.
4.3 Zu- und Auslauf montieren
Vorbereitung
Gefahr von Funktionsstörungen durch sich am Schwim-
merschalter ablagernde Schweb- und/oder Feststoffe.
Zulauf am Stutzen (2)
Stutzen an der angebrachten Schnittkante absägen.
Zulauf am Stutzen (6)
Stutzen an der angebrachten Schnittkante absägen.
Schwimmerschalter (3) mit dem Zugangsdeckel der War-
tungsöffnung (5) austauschen.
Jeweils die 4 Befestigungsschrauben (4) heraus-
drehen und die beiden Baugruppen entsprechend
ummontieren.
Dabei Verdrehsicherung (1) lagerichtig positionieren.
