ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL - Schaltgerät
Aqualift F Comfort 400V
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name / Unterschrift
Stand 2015/03
Abb. zeigt:

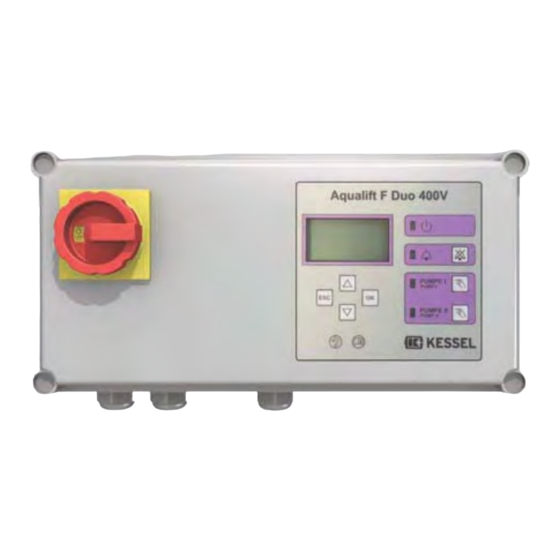

Schaltgerät
Aqualift F Mono 400V
Abb. zeigt:
Schaltgerät
Aqualift F Duo 400V
Einweisung
Datum
Ort
Produktvorteile
Für Mono- und Duoanlagen
lieferbar
Anwenderfreundlich
Menüführung im mehrzeiligen
Display
Mit Selbstdiagnosesystem SDS
und Erinnerungsfunktion für die
nächste Wartung
Anzeige der aktuellen Messwerte
Einfache Einstellung der
funktionsrelevanten Parameter
Betriebsstundenzähler
Optionale Weiterleitung von Alarm-
und Sammelstörmeldungen über
GSM-Schnittstelle
Stempel Fachbetrieb
D
Seite 1
Page 27
GB
Page 54
F
Pagina 81
I
Pagina 108
NL
Strona 135
PL
Sach-Nr. 010-532
